R、X、およびZのレビュー(抵抗、リアクタンス、およびインピーダンス)
同じAC回路に接続された抵抗、インダクタ、コンデンサの効果を調べる前に、いくつかの基本的な用語と事実を簡単に確認しましょう。
抵抗
これは本質的に摩擦です 電流の流れに対して。すべてのコンダクターにある程度存在します(スーパーを除く) 導体!)、特に抵抗器で。交流電流が抵抗を通過すると、電流と同相の電圧降下が発生します。抵抗は数学的に「R」の文字で表され、オーム(Ω)の単位で測定されます。
リアクタンス
これは本質的に慣性です 電流の流れに対して。これは、印加された電圧または電流にそれぞれ比例して電界または磁界が発生する場所に存在します。しかし、最も顕著なのはコンデンサとインダクタです。
交流電流が純粋なリアクタンスを通過すると、電流と90°位相がずれた電圧降下が発生します。リアクタンスは数学的に「X」の文字で表され、オーム(Ω)の単位で測定されます。
インピーダンス
これは、抵抗とリアクタンスの両方を含む、電流の流れに対するあらゆる形態の反対の包括的な表現です。すべての回路とすべてのコンポーネントに存在します。
交流電流がインピーダンスを通過すると、電流と位相が0°から90°の間のどこかで電圧降下が発生します。インピーダンスは数学的に「Z」の文字で表され、オーム(Ω)の単位で複素数で測定されます。
完全な抵抗器には抵抗がありますが、リアクタンスはありません。完全なインダクタと完全なコンデンサはリアクタンスを備えていますが、抵抗はありません。すべてのコンポーネントはインピーダンスを持っており、この普遍的な品質のため、AC回路を分析する最初のステップとして、すべてのコンポーネント値(抵抗、インダクタンス、静電容量)をインピーダンスの一般的な用語に変換することは理にかなっています。

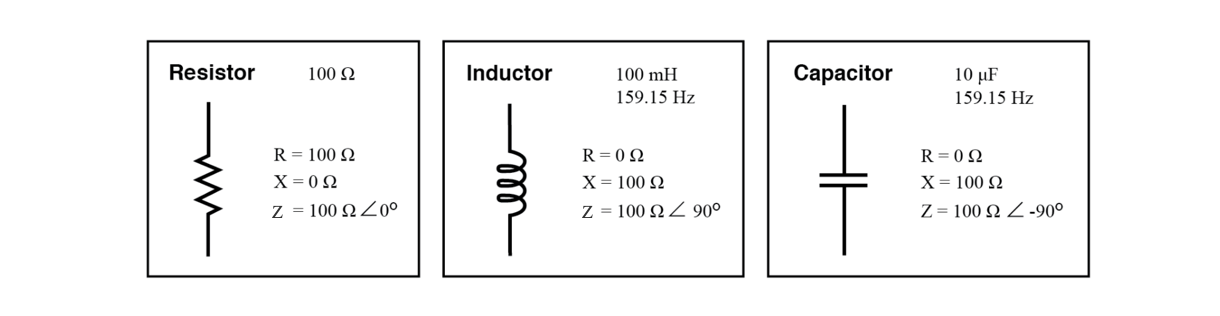

完全な抵抗、インダクタ、およびコンデンサ。
コンポーネントのインピーダンス位相角は、そのコンポーネントの両端の電圧とそのコンポーネントを流れる電流の間の位相シフトです。
完全な抵抗器の場合、電圧降下と電流は常に 互いに同相であるため、抵抗器のインピーダンス角は0°と言われます。完全なインダクタの場合、電圧降下は常に電流を90°リードするため、インダクタのインピーダンス位相角は+ 90°と言われます。
完全なコンデンサの場合、電圧降下は常に電流より90度遅れるため、コンデンサのインピーダンス位相角は-90°と言われます。
ACのインピーダンスは、DC回路の抵抗と同様に動作します。直列に追加され、並列に減少します。抵抗ではなくインピーダンスに基づくオームの法則の改訂版は、次のようになります。
