スターデルタスターター–（Y-Δ）スターター電源、制御、配線図

タイマーの配線と設置図を備えた自動スターデルタスターター

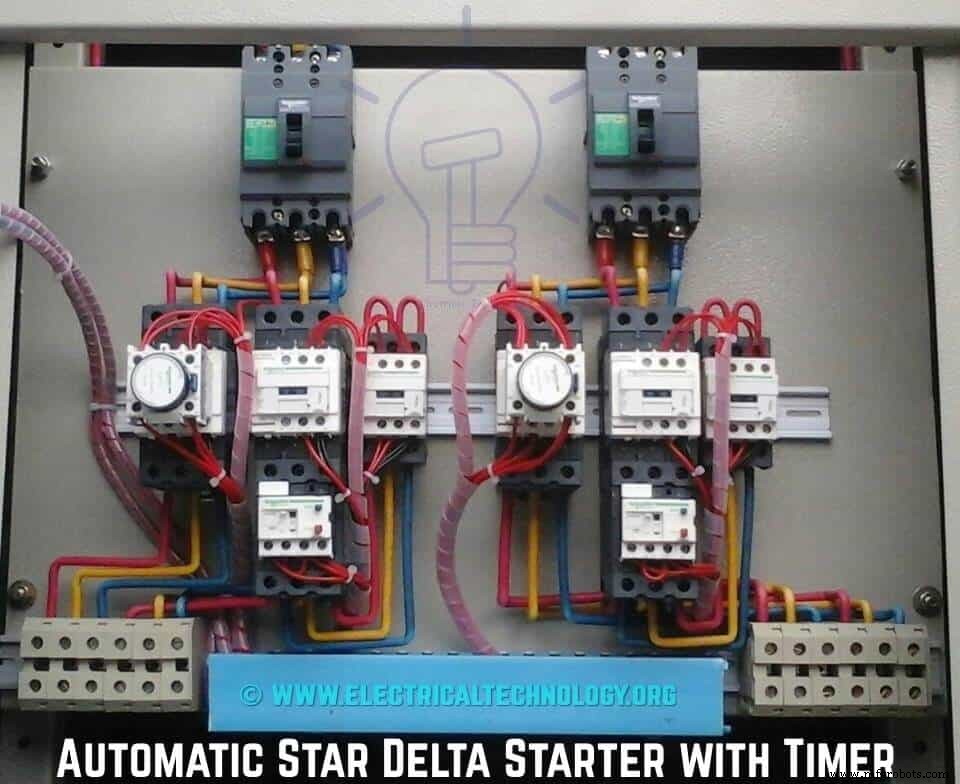

の動作と操作の説明タイマー配線が取り付けられたスターデルタ自動スターター：

メインコンタクタは常に通電されているため、左から空気圧タイマー付きのメインコンタクタがあります。中央には、万が一の場合に備えてモーター保護用の熱過負荷を備えたデルタコンタクタがあります。モーターが熱過負荷に設定されたアンペア定格を超えています。右側には、メインコンタクタで最初にオンになるコンタクタであるスターコンタクタがあり、タイマーが制限時間に達すると、スターコンタクタがオフになり、デルタコンタクタ 通電し、モーターは全負荷で動作しています。

関連するモーター制御と電力の図：

• タイマー電源なしのSTAR/DELTAスターター、制御図、配線図
• 3相モーターを2か所以上から制御–電源と制御の図

自動スターデルタスターターの操作と動作

L1から相電流は、ヒューズを介して熱過負荷接点に流れ、次にOFFプッシュボタン、ONプッシュボタンインターロック接点2、次にC3に流れます。このようにして、結果として回路が完成します。

1. コンタクタコイルC3とタイマーコイル（I1）が同時に通電され、モーター巻線がスターに接続されます。 C3がオンになると、その補助オープンリンクが閉じられ、その逆も同様です（つまり、クローズリンクが開きます）。したがって、C1コンタクタもオンになり、三相電源がモーターに到達します。巻線はスターで接続されているため、各相は線間電圧の√3分の1、つまり230Vになります。したがって、モーターは安全に始動します。
2. デルタラインのC3の密接な接触が開きます。そのため、コンタクタ2（C2）がアクティブになる可能性はありません。
3. 押しボタンを離れた後、タイマーコイルとコイル3は、タイマー接点（Ia）、保持接点3、およびC2の近接接点2を介して供給を受けます。
4. コンタクタ1（C1）に通電すると、C1とC2のラインにある2つの開いた接点が閉じます。
5. モーターがスターで接続される特定の時間（通常5〜10秒）の間、その後、タイマー接点（Ia）が開きます（タイマーノブを回して時間を再度調整することで変更できます）その結果、

• コンタクタ3（C3）がオフになるため、C3のオープンリンク（C2のラインにある）が閉じ、C2もオンになります。同様に、C3がオフの場合、巻線のスター接続も開きます。そして、C2は閉じられます。したがって、モーター巻線はデルタで接続されます。さらに、接点2（ラインC3にあります）が開きます。これにより、コイル3（C3）がアクティブになる可能性はありません。
• モーターは現在デルタに接続されているため、モーターの各相はフルライン電圧（400V）を受け取り、モーターはフルモーションで動作を開始します。

関連記事：

• モーター付きのスターターを取り付ける必要があるのはなぜですか？
• スター接続とデルタ接続の違い–Y/Δの比較

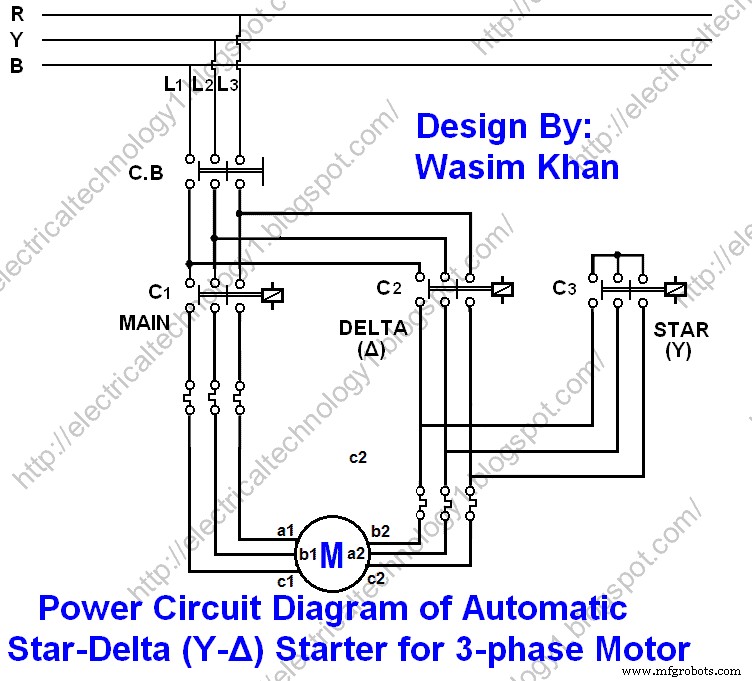

スターデルタスターターパワーダイアグラム

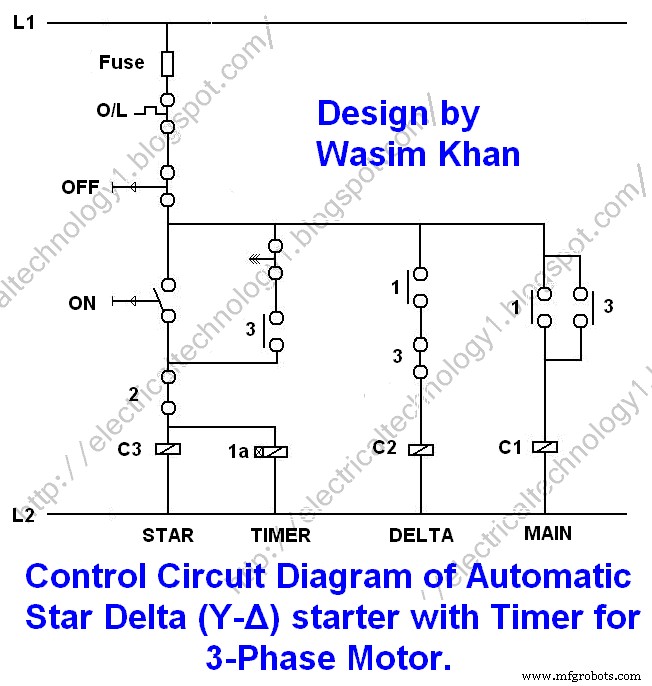

タイマー付きスターデルタスターターの制御図

タイマー付きスターデルタスターターの配線図

略語 ：(タイマー付き三相スターデルタスターターの制御配線用）

• R、Y、B =赤、黄、青（3相線）
• C.B =一般的なサーキットブレーカー
• メイン =主な供給
• Y =スター
• Δ =デルタ
• 1a =タイマー
• C1、C2、C3 =Contatcors（電源および制御図用）
• O / L =過負荷リレー
• いいえ =通常開
• NC =通常は閉じています
• K1 =コンタクタ（コンタクタコイル）
• K1 / NO =コンタクタ保持コイル（通常開）

タイマー付きスターデルタスターターの長所と短所

利点：

• シンプルな設計と操作
• 他の電圧制御方法よりも比較的安価
• スターデルタスターターのトルクと現在のパフォーマンスは良好です。
• 接続されたモーターのFLA（全負荷アンペア）の2倍の始動電流が流れます。
• DOL（Direct ON Line Starter）と比較して、始動電流が3分の1（約）に減少しました

また読む：

• 三相モーター接続の逆方向および順方向の電源および制御配線図
• 2速一方向三相モーター接続電源および制御図

短所

• スターターが始動電流を定格電流の3分の1に減らすため、始動トルクも3分の1に減少します[ライン電圧も57％（1 /√3）に減少するため]
• 6本のリード線または端子モーター（デルタ接続）が必要でした
• デルタ接続の場合、供給電圧は定格モーター電圧と同じである必要があります。
• 切り替え時（スターからデルタへ）で、モーターが定格速度の少なくとも90％に達しない場合、電流ピークはダイレクトオンラインスターター（D.O.L）と同じくらい高くなる可能性があり、したがって、コンタクタの接点に悪影響を与えるため、信頼性が低くなります。
• 必要な（アプリケーションまたは負荷）トルクが三相誘導モーターの定格トルクの50％を超える場合、スターデルタスターターを使用できない場合があります

関連記事：

2速度、2方向マルチスピード3相モーターの電力および制御図

スターデルタスターターの特徴と機能

• 始動電流は、スターデルタスターターの全負荷電流の33％です。
• ピーク始動トルクは全負荷トルクの33％です。
• ピーク始動電流は全負荷電流の1.3〜2.6です。
• スターデルタスターターは、低出力から高出力の3相誘導モーターにのみ使用できます。
• 始動電流とトルクが減少しました。
• モーター端子ボックスには6本の接続ケーブルが必要です。
• スターデルタスターターでは、スターデルタからの切り替え時の電流ピークと機械的負荷

スターデルタスターターのアプリケーション

スターデルタスターターの主な目的は、デルタ接続での実行中にスター接続で三相誘導モーターを始動することです。

スターデルタスターターは、低から中電圧および軽始動トルクの誘導モーターにのみ使用できることに注意してください。ダイレクトオンライン（D.O.L）始動の場合、モーターでの受信電流は約33％ですが、始動トルクは約25〜30％減少します。このように、スターデルタスターターは、モーターの始動中の軽負荷にのみ使用できます。そうしないと、デルタ接続に変換するときにモーターを定格速度まで加速する必要がある低トルクのために、高負荷モーターが始動しません。
