Δ-YおよびY-Δ変換：回路解析のエキスパートガイド
多くの実用回路では、部品がΔ（デルタ）またはY（ワイ）ネットワークとして配置されます。これら構成は電力システム、信号処理、ネットワーク設計に遍在。
適切な抵抗値を決定すれば、Δネットワークを、3端子（A、B、C）のみから観測したときYネットワークと電気的に区別不能にできます。この等価性により、回路振る舞いを変えずに一方のトポロジーを他方で置換可能。
Δ-YおよびY-Δ変換方程式

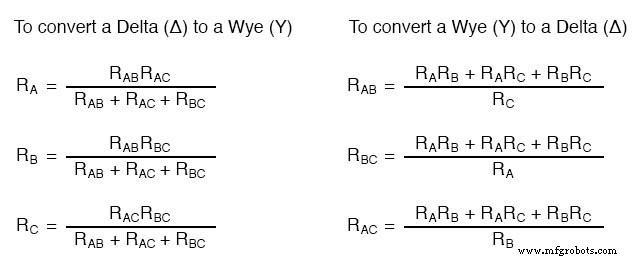

ΔとY間変換の標準公式：
これら方程式は、3相電力システムのような不平衡/非対称ネットワーク扱い時に特に有用。ΔとY形式が完全平衡でない場合に威力発揮。
実用応用：不平衡ブリッジ回路

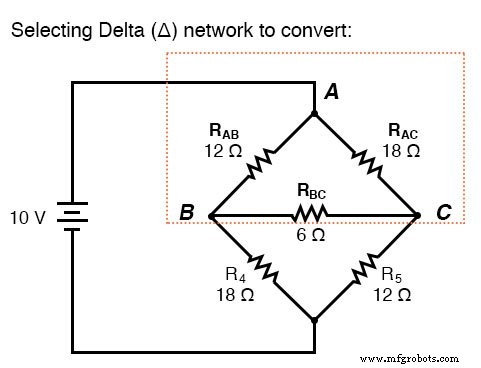

Δ-Y変換を最も必要とする典型シナリオは不平衡ブリッジ回路解析：

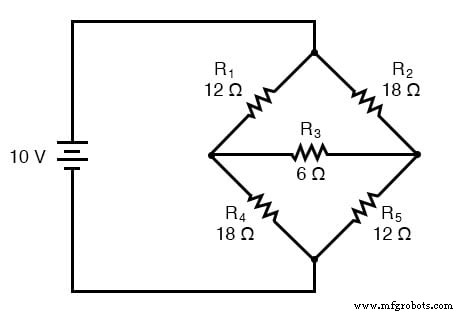

伝統的メッシュ/ノード電圧法は煩雑、ミルマンや重ね合わせも単一電源ブリッジでは限定的。Δ接続抵抗（R₁、R₂、R₃）を等価Yネットワークに変換すれば、ブリッジが直列並列抵抗組み合わせに簡素化され、電圧/電流計算が容易。
Δ-Y変換後：

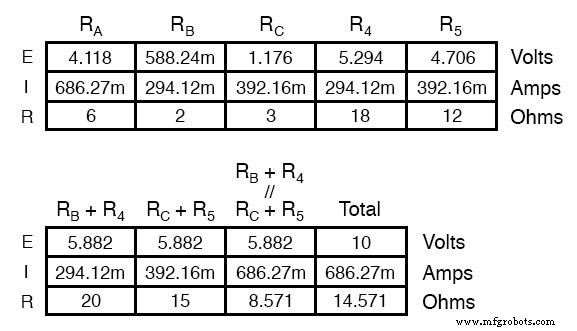

解析継続で以下のキー電圧降下取得：
R₄とR₅は18Ωと12Ωで不変。簡素化された直列並列ネットワーク解で全ノード電圧分布取得。

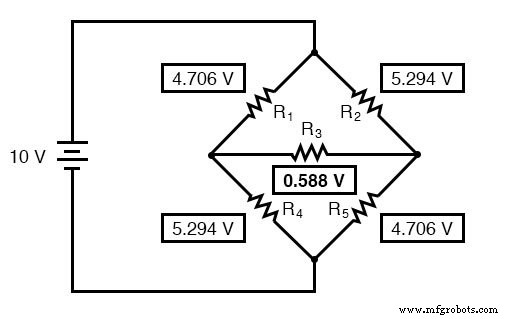

これら電圧を元ブリッジにマッピングバックし、同一ノード電位取得：

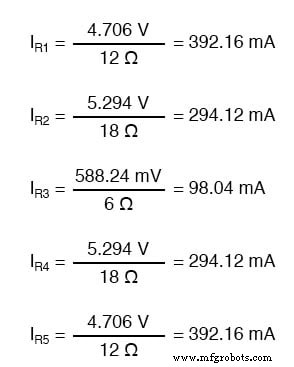

最終的にオームの法則（I=V/R）で各抵抗個別電流導出。
SPICEシミュレーション検証

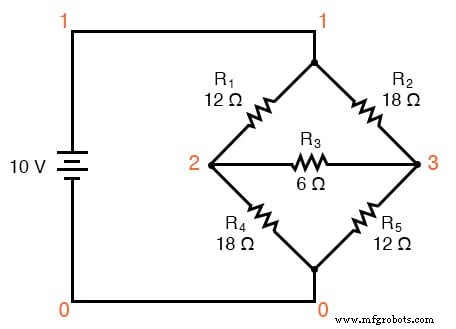

解析結果確認のため、以下SPICEネットリストが不平衡ブリッジモデル化：
unbalanced bridge circuit v1 1 0 r1 1 2 12 r2 1 3 18 r3 2 3 6 r4 2 0 18 r5 3 0 12 .dc v1 10 10 1 .print dc v(1,2) v(1,3) v(2,3) v(2,0) v(3,0) .end v1 v(1,2) v(1,3) v(2,3) v(2) v(3) 1.000E+01 4.706E+00 5.294E+00 5.882E-01 5.294E+00 4.706E+00
出力電圧が解析予測と一致、Δ-Y変換公式の妥当性検証。
復習
- Δ（デルタ）ネットワークはπ（パイ）ネットワークとも呼ばれる。
- Y（ワイ）ネットワークはTネットワークとしても知られる。
- 正しい抵抗方程式使用で、ΔとYネットワークを3端子で電気的に同一に相互変換可能。
- 不平衡ブリッジの一部をΔからYに変換すれば、回路がシンプル直列/並列ネットワークに簡約。解いたノード電圧を元ブリッジに転写可能。
