DHT22ピン配列：その仕組みとその応用

除湿システムに欠陥があると、家のカビが大幅に増加し、家族の健康と財産の価値が危険にさらされます。さらに、機能不全の温度および湿度センサーは、除湿機の欠陥につながる可能性があります。ただし、DHT22のピン配置は、システムのトラブルシューティングに役立ちます。

これは、1本のデジタルワイヤを介して接続する低コストのデジタル湿度および温度センサーです。さらに、DHT22ピン配列にはサーミスタと静電容量式湿度センサーがあり、空気環境を測定するためのHVACおよび除湿システムに適用できます。この記事では、DHT22のピン配置接続について学習します。さあ、始めましょう！

DHT22とは何ですか？

DHT22は、デジタルディスプレイを備えたシンプルな温度および湿度センサーです。静電容量式湿度センサーとサーミスタで周囲の空気を測定し、データピンにデジタル信号を出力します。アナログ入力ピンは必要ありません。

ピンの仕様と構成

DHT22は、デジタルディスプレイを備えたシンプルな温度および湿度センサーです。静電容量式湿度センサーとサーミスタで周囲の空気を測定します。また、データピンにデジタル信号を出力するため、アナログ入力ピンは必要ありません。

ピン配置

いいえ	ピン名	説明
DHT22モジュール
1	VCC	3.5V〜5.5Vの電源があります。
2	データ	シリアルデータを介した温度と湿度の出力信号。
3	グラウンド	モジュールは通常、回路のアースに接続します。
DHT22センサー
1	VCC	電源電圧も3.5V〜5.5Vです
2	データ	シリアルデータを介して出力される湿度と温度。
3	NC	接続がないため適用されません。
4	グラウンド	DHt22湿度センサーの仕様は、回路のアースにも接続されています。

DHT22仕様

• 3.5〜5.5ボルトで動作します。
• スタンバイ動作電圧電流は60uA、測定値は0.3mAです。
• シリアルデータが出力として機能します。
• 温度測定範囲は約-40°C〜80°Cです。
• 温度と湿度はどちらも16ビットの解像度です。
• -0.5°Cの精度と1パーセントの精度。

DHT22センサーとモジュールの違い

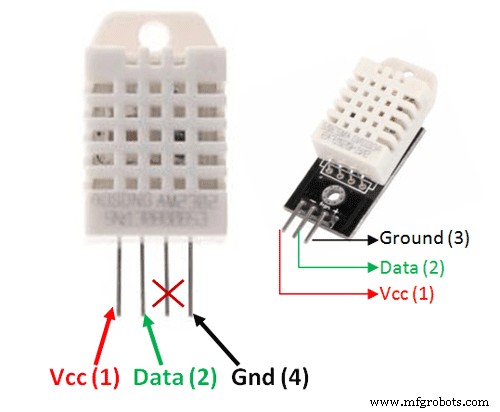

センサーには4ピンパッケージが付属しており、機能するのは3ピンのみですが、モジュールには該当する3ピンパッケージのみが付属しています。以下のAM2302センサーのピン配列の図を参照してください。

さらに、モジュールにはプルアップ抵抗とフィルタリングコンデンサが組み込まれていることにも気付くでしょう。ただし、これらはセンサー用に組み込まれておらず、必要な場合は外部でのみ使用できます。

このモジュールはDHT11よりもわずかに高価ですが、より包括的な測定範囲と優れた精度を備えています。

DHT22ピン配列はどこで使用できますか？

DHT22はコンパクトであるため最小限の電力しか使用せず、さらにその伝送の長さは約20メートルです。 DHT22センサーの主な用途は、周囲の温度と湿度の測定を支援することです。

DHT11が同じ仕事を実行し、ほぼ同様の結果をもたらすことができる限り、ほとんどの人はDHT22の信頼性が高いと感じています。このデバイスは事前に校正されており、デジタル温度補正が組み込まれています。

これらのセンサーは、さまざまな過酷な環境で機能するように構築されており、デバイスをマイクロコントローラーまたはArduinoUNOと簡単にインターフェースできます。

さらに、このセンサーは、範囲内の温度を検出するセンサーを必要とするアプリケーションでの使用に適しています。 -40°C〜 + 125°C、または湿度を監視するためのセンサーの推奨値は次のとおりです。

DHT22の使用方法

DHT22 / AM2302センサーまたはDHT11センサーを開くと、NTC（サーミスタ）と湿度センサーの2つのセンサー要素に気付くでしょう。

その上、湿度センサー装置は、水分保持基板によって接続された２つの電極を有する。センサーを使用して電極間の抵抗を測定できます。ただし、空気中の温度と湿度の値に依存するため、結果は一定ではありません。

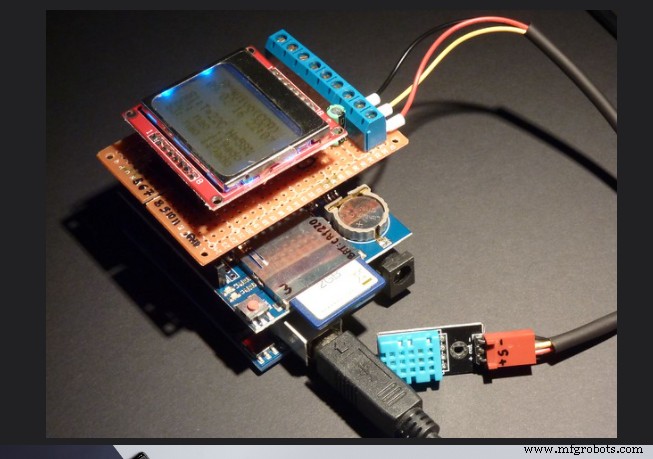

Nokia5110ロガーに適用されるDHT22ピン配置

出典： Flickr

センサーの背面を確認すると、アナログ信号の測定と処理に役立つ小さなICが見つかります。さらに、ICは、測定値をアナログからデジタルに変換し、校正係数を保存するのに役立ちます。

DHT22と任意のマイクロコントローラーの接続

接続を完了するために電気部品は必要ありません。デバイスには4つのピンが付属していますが、そのうちの1つは接続ピンではありません。ただし、良いニュースは、任意のマイクロコントローラーを機能する3つのピンに接続できることです。

DHT22は、クロックピンがないため、シリアル非同期モードで動作します。したがって、ハイロジックに保つには、データラインとグランドの間にプルアップ抵抗が必要です。

さらに、アクセス可能なシリアル通信のために、センサーとマイクロコントローラーの間にプルアップ抵抗が必要になります。

マイクロコントローラー

センサーとPICマイクロコントローラーのインターフェース

ブレークアウトボードにはプルアップ抵抗が組み込まれているため、このセンサーをPICマイクロコントローラーまたはArduinoに直接接続できます。

次の図は、PIC18F25K20タイプのプログラムを使用して、RAOピンを介してDHT22センサーからデータを受信します。湿度の読み取り値が4.7kまたは10kのプルアップ抵抗を使用することもできます。さらに、PIC18F25K20のRA0ピンをデータ出力ピンに接続できるようになりました。以下は、DHT22センサーとPICマイクロコントローラー間の接続です。

Arduinoと接続する

出典：ウィキメディアコモンズ

DHT22のアプリケーション

• DHT22センサーはHVAC業界で使用できます。
• テストおよび検査機器。
• 温度と湿度の範囲を測定するための家電製品と消費者製品。
• 隔離病棟の患者の湿度レベルを検出するために医療ユニットで使用されます。
• 天気、ファックス機、冷蔵庫、食品加工装置などを監視するため。
• 医薬品ユニットで、湿度レベルが許容範囲内にあることを確認します。
• 自動気候制御。
• 特定の肺疾患に苦しむ患者の空気湿度レベルを評価するための医療機器。

HVACシステム

概要

屋内または屋外の気象監視についてもう心配していなければ、それは役に立ちます。 DHT22は、従来の湿度計に代わる費用効果の高い方法を提供します。また、比較的安価で、温度と湿度の範囲が広く、いくつかの設定に適用できます。

HVAC、家電製品（冷蔵庫など）、気象監視、その他のプロジェクト用のセンサーモジュールが必要かどうかにかかわらず、特殊な生産が必要になります。したがって、DHT22をプロジェクトの仕様に合わせて調整することで、効率と実用性が確保されます。

これで、DHT22センサーモジュールについてすべて理解できました。これで、温度センサーと湿度センサーが必要になる可能性のあるプロジェクトを手頃な価格で完了することができます。

DHT22のピン配置についてご不明な点がございましたら、お問い合わせください。
