Arduino Sheild:総合ガイド

Arduino オープンソースハードウェアプラットフォームで回路を作成するには、Arduino シールドを使用する必要があります。これらは、プロジェクトのハードウェアと回路の配線の複雑さを軽減するのに役立ちます。この記事では、Arduino Sheild とは何か、さまざまな種類、およびインストールプロセスについて説明します。

Arduino Shield とは?

Arduino シールドは、Arduino ボードに取り付けて追加機能を提供するハードウェアアドオンボードです。 Bluetooth、モータードライバー、WiFi などの機能を備えたさまざまな IoT プロジェクトの作成に役立ちます。

盾の種類

Arduino シールド :イーサネットシールド

Arduino イーサネットシールドを使用すると、Arduino ブレイクアウトボードをイーサネット接続を使用してインターネットに接続できます。たとえば、シールドを使用して Web サイトからロボットをリモートで制御できます。

Arduino イーサネットシールド R3 には、ネットワークデータを保存するためのマイクロ SD カードスロットがあります。 SD カードライブラリを使用して、マイクロ SD カードポートと接続できます。

Arduino イーサネットシールド。

Arduino シールド :Xbeeシールド

Xbee Shield を Zigbee と統合することで、Arduino ボードとワイヤレスで通信できます。 Xbee ワイヤレスモジュールにより、Arduino ボードは、ケーブルの煩わしさなしにアプライアンスをアクティブ化できます。

通常、屋内で 100 フィート、屋外で 300 フィートの範囲内です。

Arduino XBee

Arduino シールド :リレーシールド

リレーシールドにより、Arduino ボードは高電流負荷デバイスを制御できます。これは、Arduino デジタル I/O ピンに電圧と電流の制限があるためです。

シールドは、4 つのメカニカルリレーと 4 つの LED インジケーターを備えたモジュールです。

リレーシールド

Arduino シールド :モーターシールド

Arduinoモーターシールドは、ソレノイドやステッピングモーターなどの誘導負荷を駆動するシールドです。 Arduino ボードを使用して、2 つの DC モーターの速度と方向を個別に制御できます。

また、シールドを介して各モーターの電流吸収を測定することもできます。 Arduino Motor Shield の動作電圧は 5V ～ 12V です。シールドは、外部ソースまたはボードから電力を引き出すことができます。

アダフルーツモーター

Arduino シールド :LCD シールド

LCD シールドには 5 つのボタンのキーパッドがあります。 5 つのキーは、メニューから項目を選択したり、ボードからプロジェクトに移動したりするのに役立ちます。

さらに、青色のバックライトに 1602 個の白い文字で構成されています。ボード上の LED は、電源がオンになっていることを示します。

Arduino + LCD シールド。

Arduino シールド :Bluetooth シールド

Bluetooth シールドは、Arduino ボードの 2 つのシリアルポート (D0 から D7 まで) とのワイヤレスシリアル接続を確立します。 Bluetooth シールドの通信範囲は最大 10 メートルです。

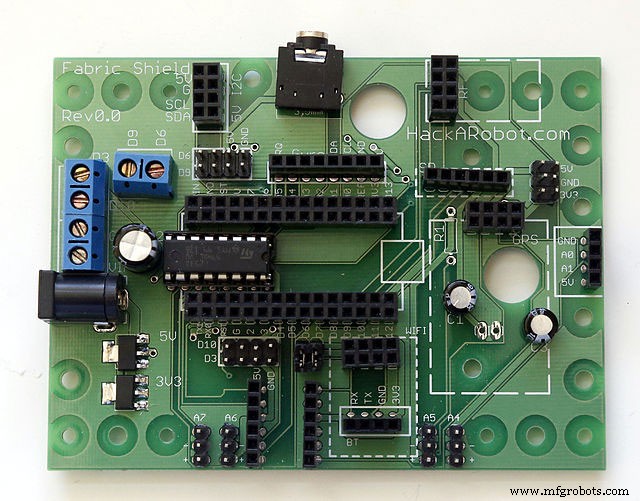

Bluetoothボードと互換性のあるArduino Nano用ファブリックシールド。

静電容量式タッチパッドシールド

静電容量式タッチパッドは、microSD カード接続と静電容量式タッチスクリーンを内蔵したタッチスクリーンディスプレイシールドです。 Arduino ボードとタッチシールドの統合を可能にするシンプルな静電容量式タッチインターフェイスを作成します。

単調なヘッダーのないシールドを、完全に機能するプラグアンドプレイモジュールに変えるにはどうすればよいですか?

まず、すべてのヘッダーを正しい方向でボードに差し込みます。メスヘッダーの非常に長いピンが下に突き出ている必要があります。タイトルはシールド PBC に対して垂直で、Arduino にまっすぐスライドする必要があることに注意してください。
ヘッダーをはんだ付けして、確実な電気的接触を実現します。ここでは、タイトルの位置合わせを確認するために 1 つのピンをはんだ付けすることから始めると役立ちます。位置が合っている場合は、残りのはんだ付けに進みます。

シールドを Arduino に差し込む前に、はんだ接合不良やショートがないか確認してください。良好な電気接続を行うには、それらを排除する必要があります。
