ATMEGA8 ピン配置:このマイクロコントローラを最大限に活用する方法

現在、電子システムにおけるマイクロコントローラの価値は、いくら強調してもしすぎることはありません。人間の脳が体にあるように、この集積回路はデバイスの動作を制御します。他とは異なり、ATMEGA8 のピン配置は、同期および非同期のデータ転送を可能にするマイクロコントローラーです。

さらに、ATMEGA8 は、産業オートメーション システムでの分析目的に優れています。 28 ピン インターフェイスと PC 通信用の USART モジュールを備えているため、プログラマーにとって一般的な選択である理由が容易にわかります。読み進めていくと、このインストラクションは、この MCU を最大限に活用する方法をカバーしています。

ATMEGA8 の説明

ATMEGA8 のピン配置は、低電力 CMOS テクノロジを使用した RISC 8 ビット AVR マイクロコントローラーです。通常、1 クロック サイクルで MHz あたり最大 1MIPS のスループットを生成します。したがって、システム設計者は、処理速度と消費電力のバランスを取りながら強力な命令を実行できます。

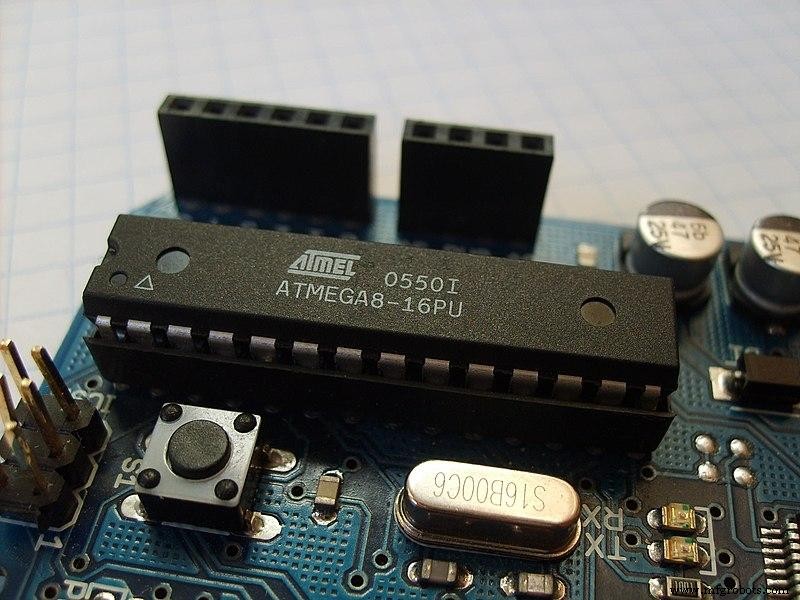

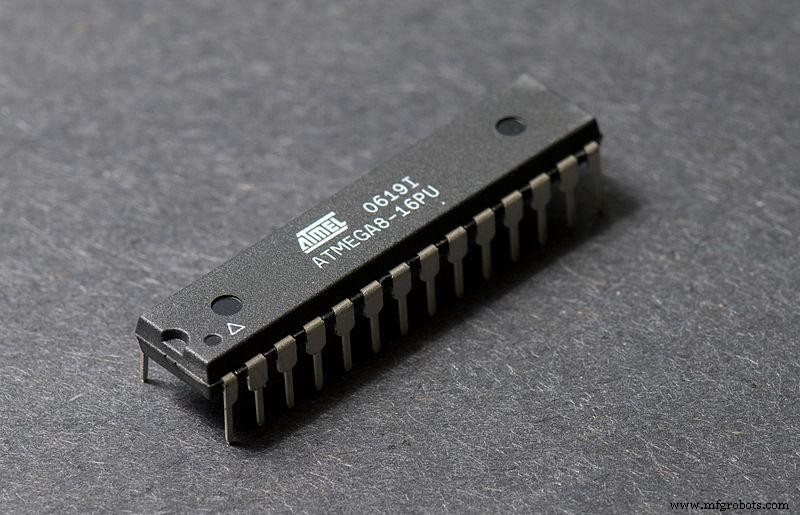

(典型的な ATMEGA8 のピン配置)。

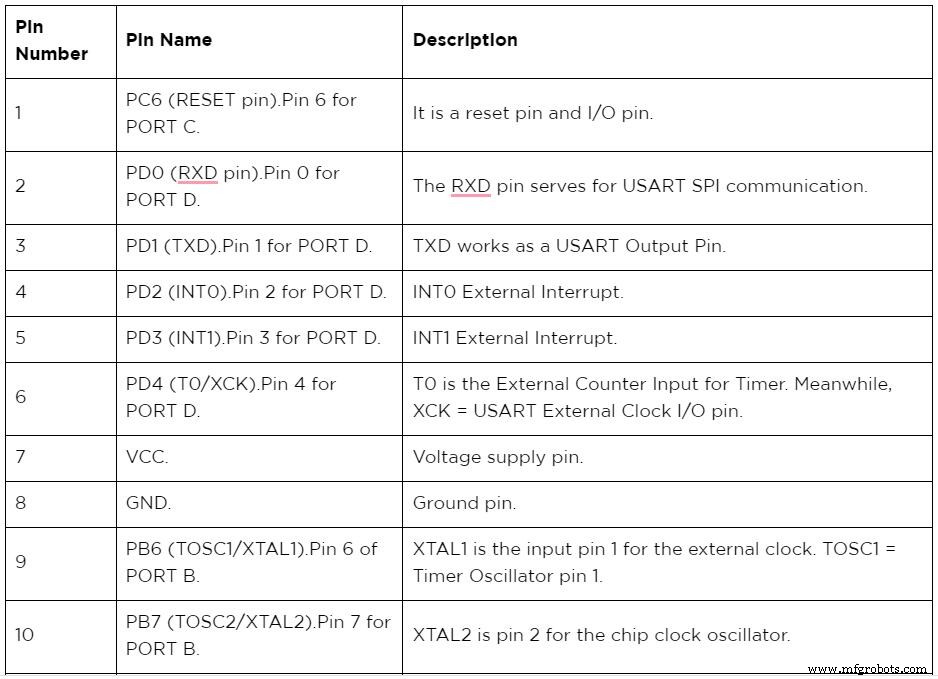

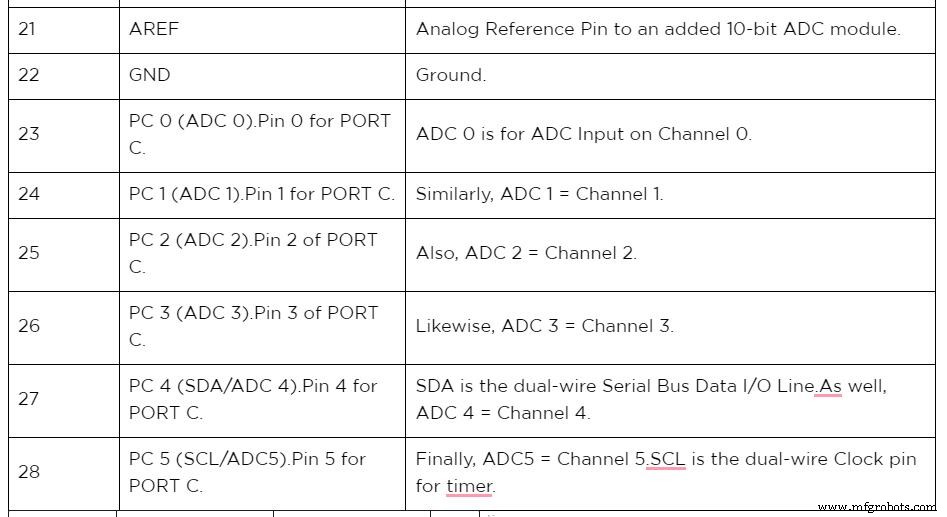

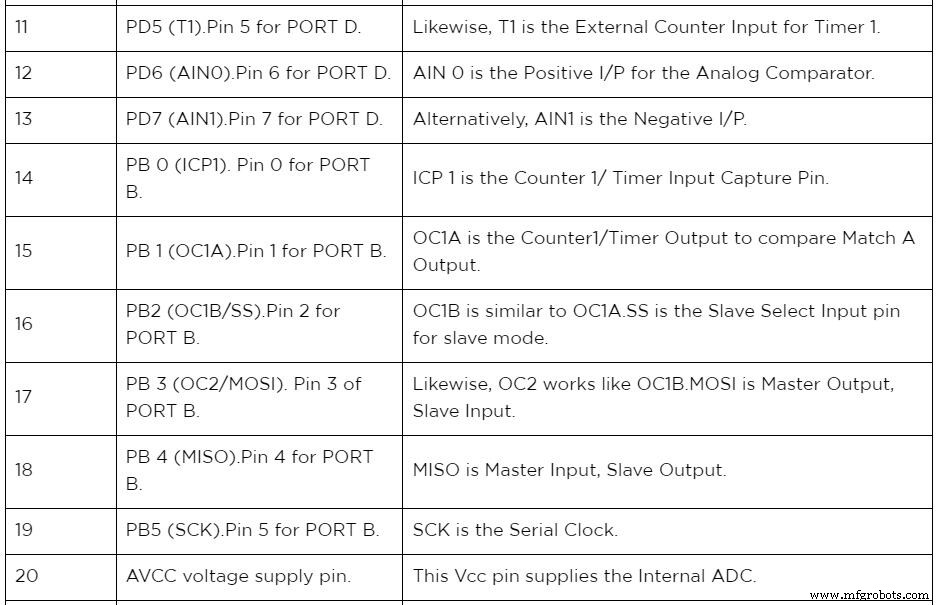

ATMEGA8 ピン構成

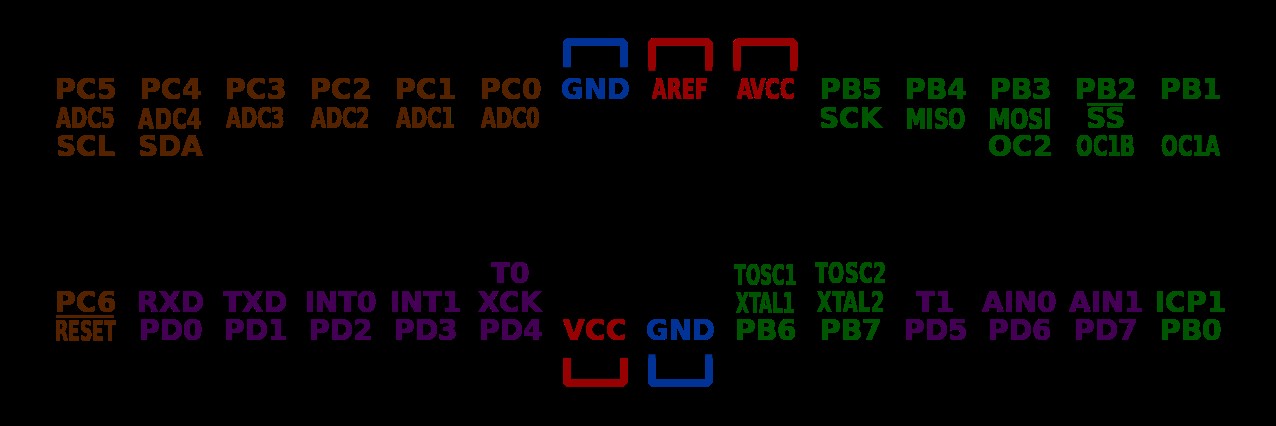

(ピン名を示す ATMEGA ピン配置図)

ATMEGA8 の機能

• まず、CPU は 8 ビット AVR です。
• ATmega8L の場合、理想的な供給電圧は +2.7 V から +5.5 V の間です。
• しかし、ATmega8 には +4.5 V から +5V の電源電圧があります。 (+5.5V は絶対最大供給電圧です)。
• ボードでは合計 23 個の I/O ピンを使用できます。
• ADC モジュールには 10 ビットの解像度と 6 つのチャネルがあります。
• タイマー モジュール ピンは、16 ビット タイマーと 2 つの 8 ビット カウンターで構成されます。
• 1 つのアナログ コンパレーターが存在します。
• 3 つの PWM チャンネルがあります。
• ATMEGA8L は 0 ～ 8 MHz の外部発振器を使用し、ATMEGA8 は 0 ～ 16 MHz を使用します。
• ただし、0 ～ 8 MHz で校正された RC 内部オシレータがあります。
• 8 KB のフラッシュ プログラム メモリが含まれています。つまり、1 万回の書き込み/消去サイクルです。
• CPU 速度は 16 MIPS です。
• このチップには、1 キロバイトの RAM と 512 バイトの EEPROM も含まれています。
• ハードウェア ユニットには、ウォッチドッグ タイマーとオンチップ オシレーターが含まれます。
• 最後に、プログラム ロック機能があります。

ATMEGA8 の代替品

ATMEGA328P.

ATMEGA8 の代替

ATMEGA8535、ATMEGA32、ATMEGA16.

その他の 8 ビット マイクロコントローラ

ATMega2560 マイクロコントローラ。

ATMEGA8 マイクロコントローラを使用する場所 ?

ATMEGA8 マイクロコントローラは、コンパクトなサイズと強力な性能を備えているため、小型のボードで動作できます。さらに、ウォッチドッグ タイマー機能は、人間の干渉をあまり必要としないシステムで役立ちます。

ATMEGA8 マイクロコントローラの使用方法 ?

<オール>

まず、ATMEGA8 に実行させたい関数を記述します。 IDE プログラムを使用して、これらの関数を適切なプログラミング言語、できれば「C」言語で記述してください。

関数を記述したら、コンパイラを使用してバグを消去します。

作成中のプログラムの IDE で HEX ファイルを生成します。

次に、プログラミング ツールを選択します。たとえば、AVR コントローラー用の SPI プログラマーは、ATMEGA8 を PC に接続するのに適しています。

適切な SPI プログラム HEX ファイルを選択してください。

その後、[ブートローダーを書き込む] を選択します。

最後に、プログラミング ツールを取り外し、必要なコントローラー周辺機器を接続してシステムを起動します。

(Arduino ボード上の AVR ATMEGA8 マイクロコントローラー)。

8. ATmega8 マイクロコントローラのスリープ モード

一般に、ATMEGA8 マイクロコントローラには 5 つのスリープ モードがあります。彼らは

省電力モード

このモードは、パワーアップ タイマーが非同期で動作する場合に便利です。多くの場合、電力の節約に役立ちます。

アイドル モード

アイドル モードでは、CPU は動作を停止します。ただし、ADC、SPI、TWI、ウォッチドッグ、割り込みシステムなどの他の部分は引き続き機能します。

パワーダウン モード

外部発振器とクロック信号を無効にします。同時に、ウォッチドッグ、外部割り込み、および 2 線式シリアル インターフェイスを有効にします。

ADC ノイズ リダクション モード

このモードでは、ADC チャネル、8 ビット タイマー、および外部割り込みが機能します。

スタンバイ モード

また、このモードでは、他のすべてのマイクロコントローラ操作が削減されます。ただし、発振器は唯一の例外です。

9.アプリケーション

• アナログ信号の測定と操作
• 産業用制御システム
• 組み込みシステム。
• ディスプレイ ユニットとモーター制御ユニット
• 周辺インターフェース システム
• 電力調整システムと SMPS

(組み込みシステム シンボル)

結論

ATMEGA8 のピン配列は 8 ビットのマイクロコントローラです。その強力な性能と小型サイズにより、組み込みアプリケーションや産業オートメーション プロジェクトで主要な機能を果たします。

この情報が得られたので、ATMEGA8 を使用してプロジェクトの作業を開始できます。ただし、専門知識と支援は常に推奨されます。こちらからいつでもお問い合わせいただけます。
