アニメーションRGBウォールクロック

必要なツールとマシン

>	はんだごて（汎用）
	3Dプリンター（汎用）

このプロジェクトについて

覚えているかと思いますが、前のセクションでINFINITY MIRRORCLOCKや7-SEGMENTDIGITALCLOCKなどの時計デザインプロジェクトを紹介しました。さて、ここでもまた別の、特別で、とても美しい時計があります。

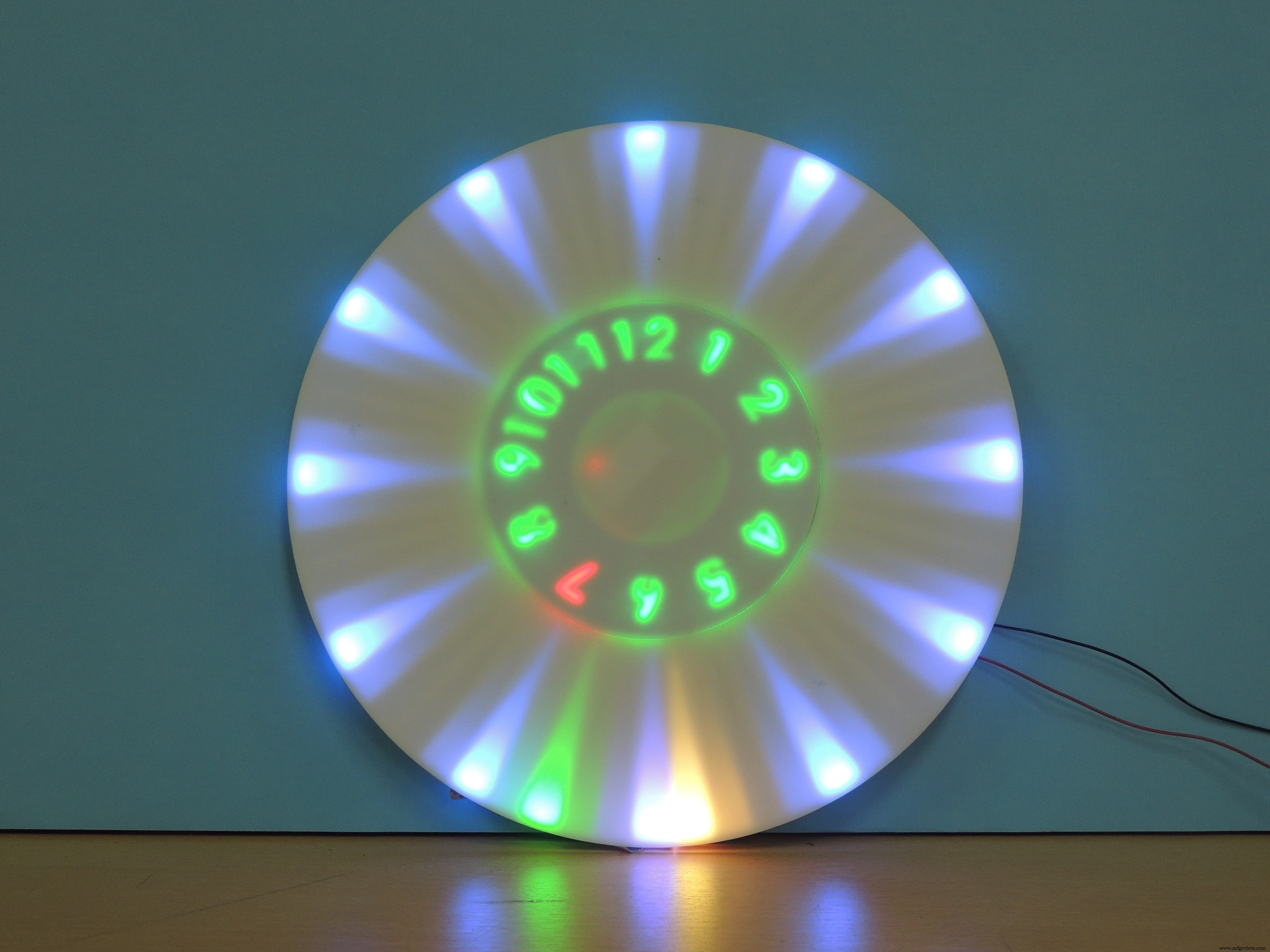

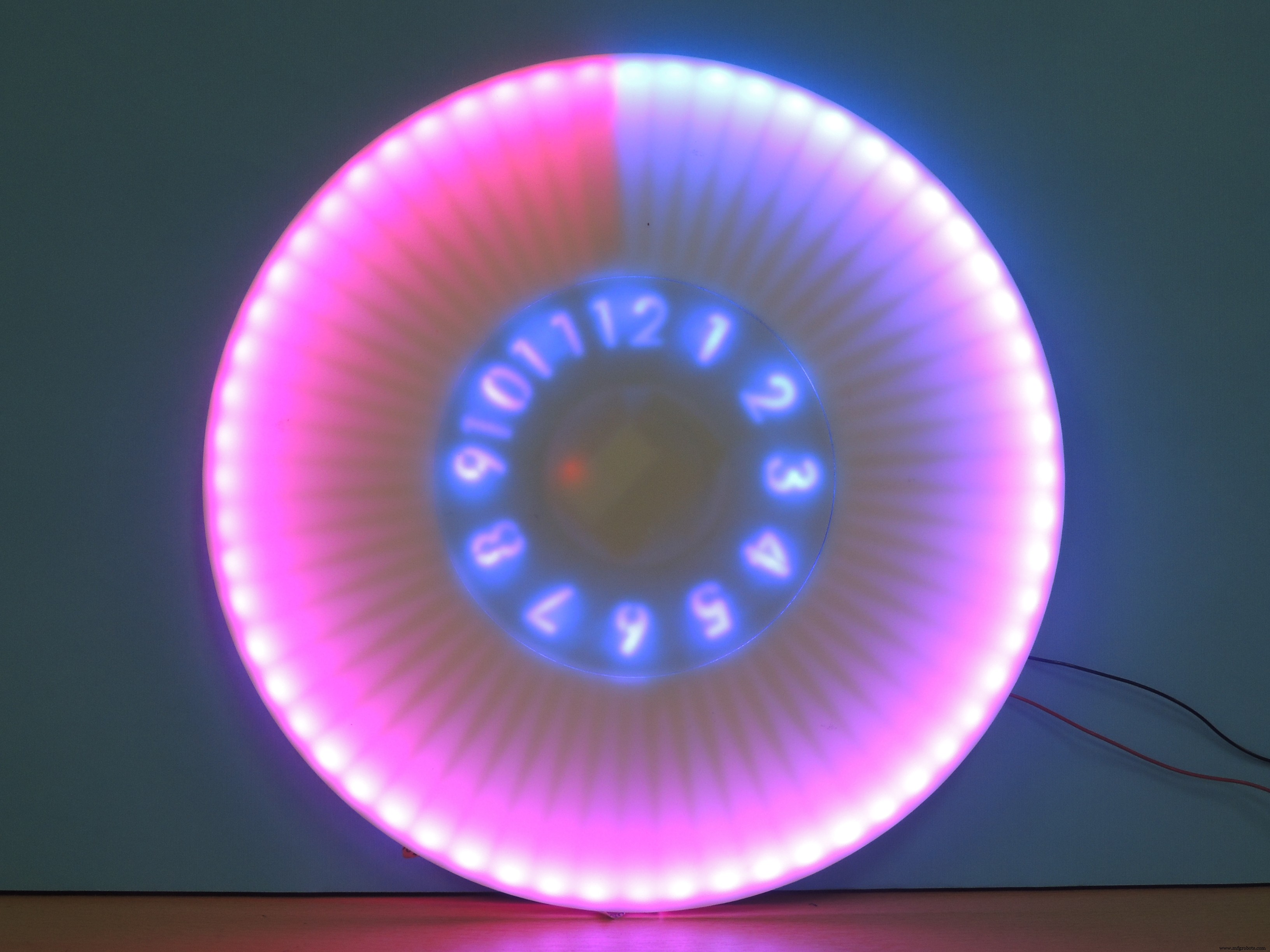

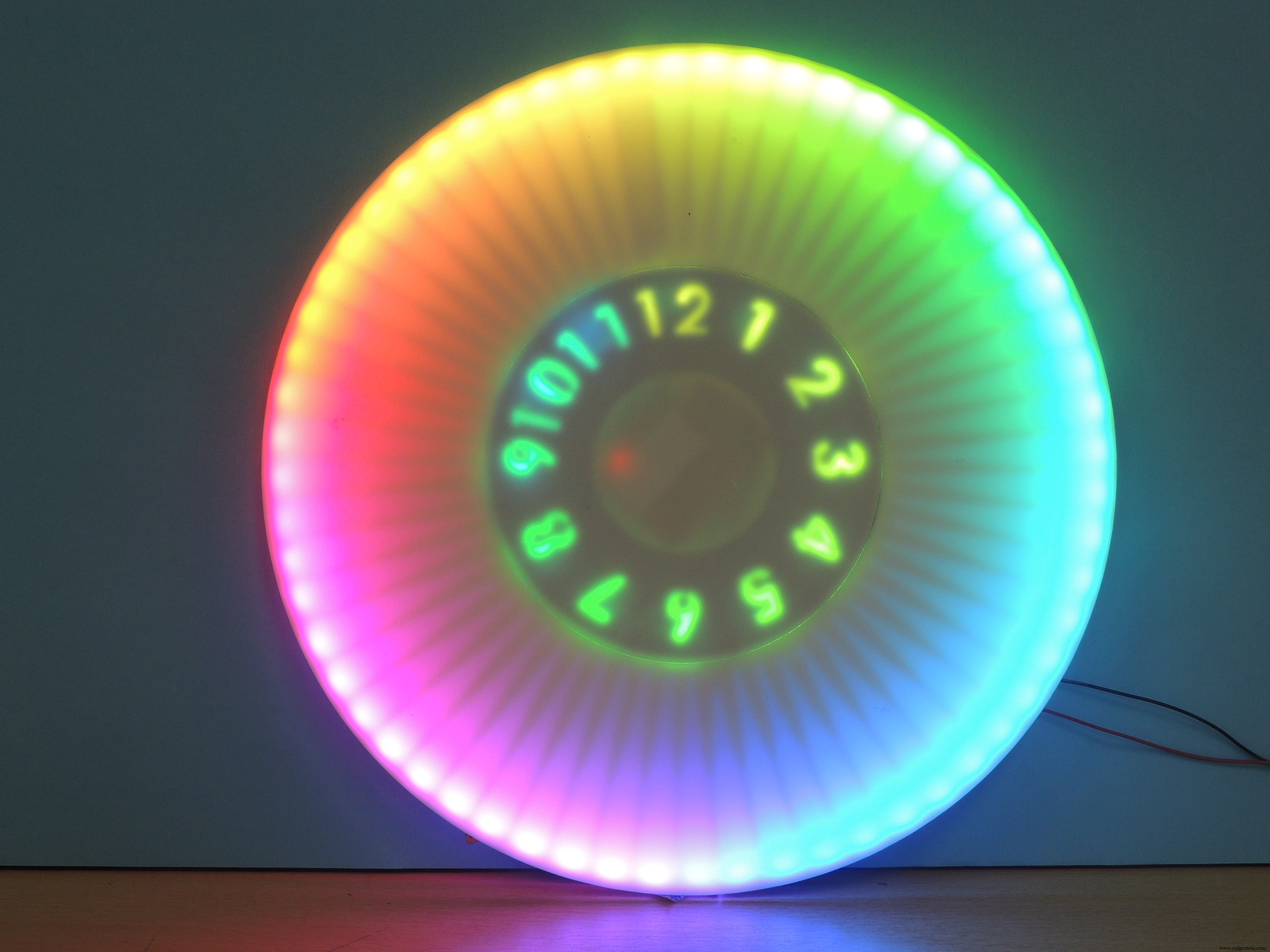

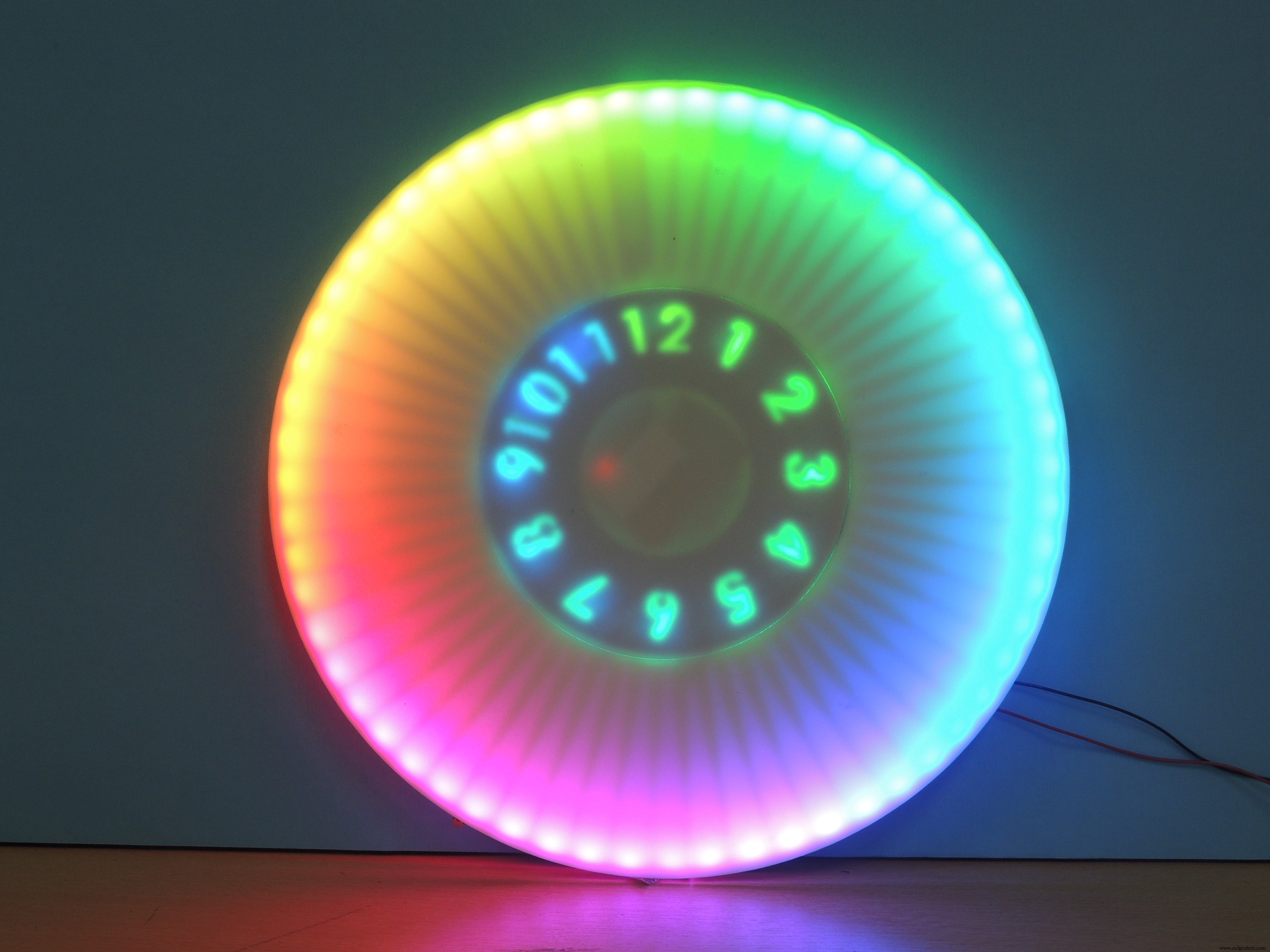

あなたがこの掛け時計を気に入るはずです。このプロジェクトでは、RGBLEDを再度使用しました。もちろん、3Dプリンターは非常に重要です。 WALLCLOCKに必要ないくつかのピースを再びデザインして製作しました。また、時計だけでなく、さまざまなアニメーションも含まれています。必要に応じて、時計をアニメーションとして使用することもできます。

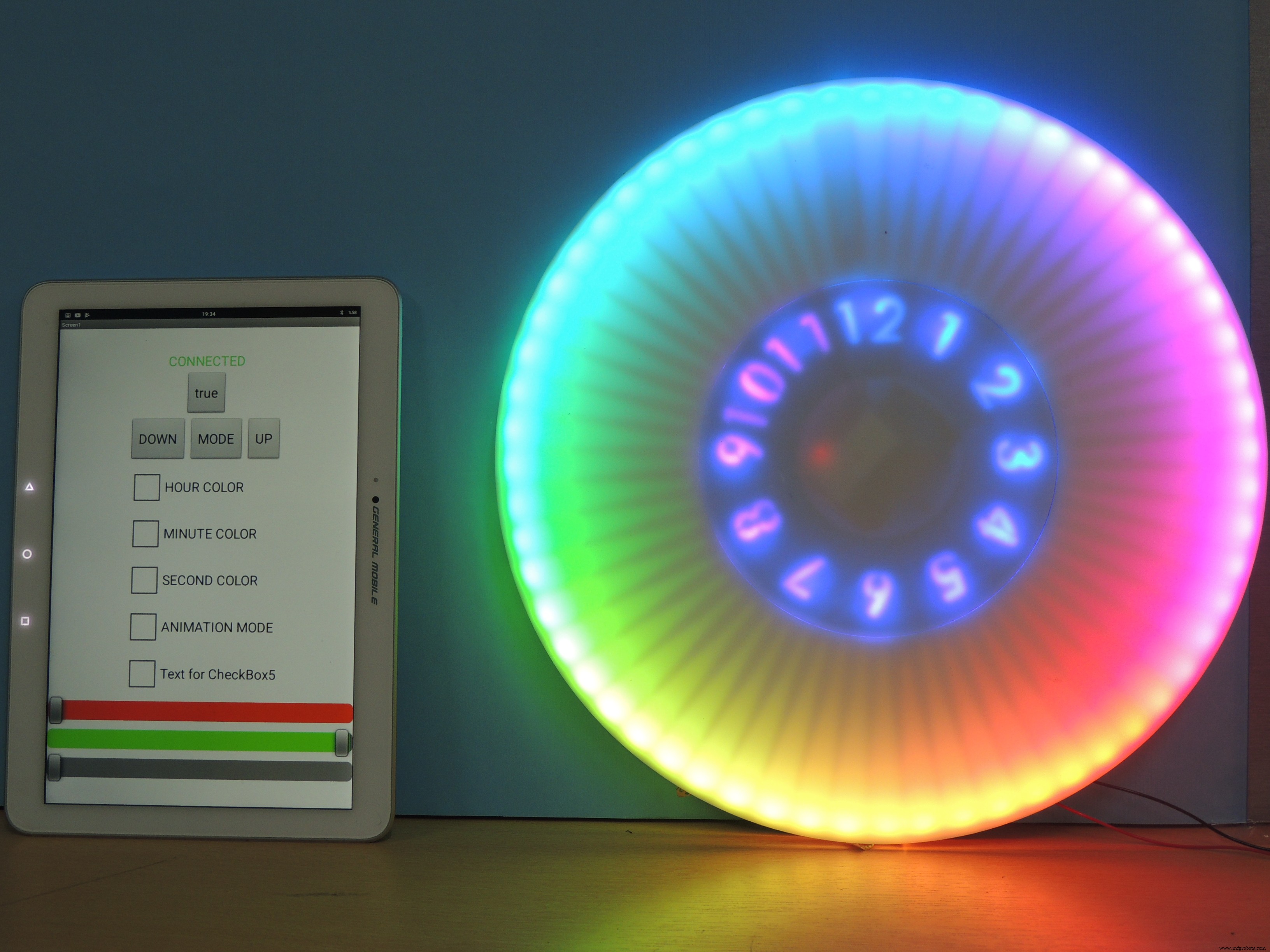

この時計とアニメーションをどのように制御しますか？心配しないで。私たちはあなたのために非常にシンプルなアプリケーションでそれを開発しました。リンクをダウンロードできます。

Arduinoは不可欠です。スペースを節約するためにArduinoNanoを使用しました。小さな電子回路を備えたRGBWALL CLOCKプロジェクトは、あなたをがっかりさせることはありません。これ以上興奮したくないので、以下のビデオをご覧ください。

コード

• ArduinoNanoコード

Arduino Nano Code Arduino

 #include  #include  #ifdef __AVR__ #include ＃endif＃define PIN 6＃define PIN2 7＃define NUMPIXELS 60DS3231 rtc（SDA、SCL）; Time t; int hr; int mnt; int sc; char data; char color_select; int h_red_deger =255; int h_green_deger =0; int h_blue_deger =0; int m_red_deger =0; int m_green_deger =255; int m_blue_deger =0; int s_red_deger =255; int s_green_deger =255; int s_blue_deger =0; Adafruit_NeoPixel pixel =Adafruit_NeoPixel（NUMPIXELS、PIN、NEO_GRB + NEO_KHZ800）; Adafruit_NeoPixel pixel2 =Adafruit =Adafruit_NeoPixel（60、PIN、NEO_GRB + NEO_KHZ800）; Adafruit_NeoPixel strip2 =Adafruit_NeoPixel（12、PIN2、NEO_GRB + NEO_KHZ800）; int delayval =10; void setup（）{Serial.begin（9600）; rtc.begin（）;＃if defined（__ AVR_ATtiny85 __）if（F_CPU ==16000000）clock_prescale_set（clock_div_1）;＃endif //小物の終わり特殊コードpixels.begin（）; //これによりNeoPixelライブラリが初期化されます。 pixel2.begin（）; strip.begin（）; strip.show（）; strip2.begin（）; strip2.show（）; //} void loop（）{while（Serial.available（）> 0）// balant kuruluyken {delay（10）; char c =Serial.read（）; data =c; if（data =='m'）{data =''; t =rtc.getTime（）; hr =t.hour; mnt =t.min; sc =t.sec; while（data！='m'）{data =Serial.read（）; if（data =='+'）{hr ++; } if（data =='-'）{hr--; } for（int i =0; i <12; i ++）{pixels2.setPixelColor（i、pixels2.Color（0,255,10））;} pixel2.show（）; if（hr> =12）{hr =hr-12;} if（hr <0）{hr =hr + 12;} pixel2.setPixelColor（hr、pixels2.Color（255,0,0））; pixel2.show（）; delay（100）; pixel2.setPixelColor（hr、pixels2.Color（0,0,0））; pixel2.show（）; delay（100）; } rtc.setTime（hr、mnt、sc）; if（data =='m'）{data =''; t =rtc.getTime（）; hr =t.hour; mnt =t.min; sc =t.sec; while（data！='m'）{data =Serial.read（）; if（data =='+'）{mnt ++; if（mnt ==60）{mnt =0;}} if（data =='-'）{if（mnt ==0）{mnt =60;} mnt--; } for（int k =0; k <60; k ++）{pixels.setPixelColor（k、pixels.Color（0,0,0））;} for（int k =0; k <60; k ++）{pixels。 setPixelColor（k、pixels.Color（25,25,255））; k =k + 4;} pixel.setPixelColor（mnt、pixels.Color（0,250,0））; pixel.show（）; delay（100）; pixel.setPixelColor（mnt、pixels.Color（0,0,0））; pixel.show（）; delay（100）; }} rtc.setTime（hr、mnt、sc）; data =''; } if（data =='H'）{color_select =data; } if（data =='M'）{color_select =data; } if（data =='S'）{color_select =data; } if（data =='A'）{data =''; colorWipe（strip.Color（255、0、0）、50）; //赤colorWipe（strip.Color（0、255、0）、50）; //緑colorWipe（strip.Color（0、0、255）、50）; //青//colorWipe（strip.Color（0、0、0、255）、50）; //白RGBW //シアターピクセルチェイスを送信... theatreChase（strip.Color（127、127、127）、50）; //ホワイトtheatreChase（strip.Color（127、0、0）、50）; //赤いtheatreChase（strip.Color（0、0、127）、50）; //青い虹（20）; rainbowCycle（20）; TheaterChaseRainbow（50）; } if（data =='r' &&color_select =='H'）{h_red_deger =Serial.parseInt（）; pixel2.setPixelColor（hr、pixels2.Color（h_red_deger、h_green_deger、h_blue_deger））; pixel2.show（）; } if（data =='g' &&color_select =='H'）{h_green_deger =Serial.parseInt（）; pixel2.setPixelColor（hr、pixels2.Color（h_red_deger、h_green_deger、h_blue_deger））; pixel2.show（）; } if（data =='b' &&color_select =='H'）{h_blue_deger =Serial.parseInt（）; pixel2.setPixelColor（hr、pixels2.Color（h_red_deger、h_green_deger、h_blue_deger））; pixel2.show（）; } if（data =='r' &&color_select =='M'）{m_red_deger =Serial.parseInt（）; pixel.setPixelColor（mnt、pixels.Color（m_red_deger、m_green_deger、m_blue_deger））; pixel.show（）; } if（data =='g' &&color_select =='M'）{m_green_deger =Serial.parseInt（）; pixel.setPixelColor（mnt、pixels.Color（m_red_deger、m_green_deger、m_blue_deger））; pixel.show（）; } if（data =='b' &&color_select =='M'）{m_blue_deger =Serial.parseInt（）; pixel.setPixelColor（mnt、pixels.Color（m_red_deger、m_green_deger、m_blue_deger））; pixel.show（）; } if（data =='r' &&color_select =='S'）{s_red_deger =Serial.parseInt（）; pixel.setPixelColor（sc、pixels.Color（s_red_deger、s_green_deger、s_blue_deger））; pixel.show（）; } if（data =='g' &&color_select =='S'）{s_green_deger =Serial.parseInt（）; pixel.setPixelColor（sc、pixels.Color（s_red_deger、s_green_deger、s_blue_deger））; pixel.show（）; } if（data =='b' &&color_select =='S'）{s_blue_deger =Serial.parseInt（）; pixel.setPixelColor（sc、pixels.Color（s_red_deger、s_green_deger、s_blue_deger））; pixel.show（）; }} t =rtc.getTime（）; hr =t.hour; mnt =t.min; sc =t.sec; pixel.setPixelColor（sc、pixels.Color（s_red_deger、s_green_deger、s_blue_deger））; pixel.setPixelColor（mnt、pixels.Color（m_red_deger、m_green_deger、m_blue_deger））; pixel.show（）; for（int i =0; i <12; i ++）{if（i ==hr）{i ++;} pixel2.setPixelColor（i、pixels2.Color（0,255,0））;} pixel2.show（）; if（hr> =12）{hr =hr-12;} pixel2.setPixelColor（hr、pixels2.Color（h_red_deger、h_green_deger、h_blue_deger））; pixel2.show（）; delay（10）; pixel.setPixelColor（sc、pixels.Color（0,0,0））; for（int k =0; k <60; k ++）{pixels.setPixelColor（k、pixels.Color（0,0,0））;} for（int k =0; k <60; k ++）{pixels.setPixelColor （k、pixels.Color（25,25,255））; k =k + 4;} pixel.setPixelColor（mnt、pixels.Color（0,0,0））; pixel.show（）; } void colorWipe（uint32_t c、uint8_t wait）{for（uint16_t i =0; i

回路図
