カメラモジュール:定義と種類

高度なカメラモジュールのおかげで、携帯電話での写真やビデオの撮影は、脊髄反射のようになりました。

この投稿では、カメラモジュールの基本について説明します。

1.カメラモジュールとは

カメラモジュールは、人間の目を真似たものです。

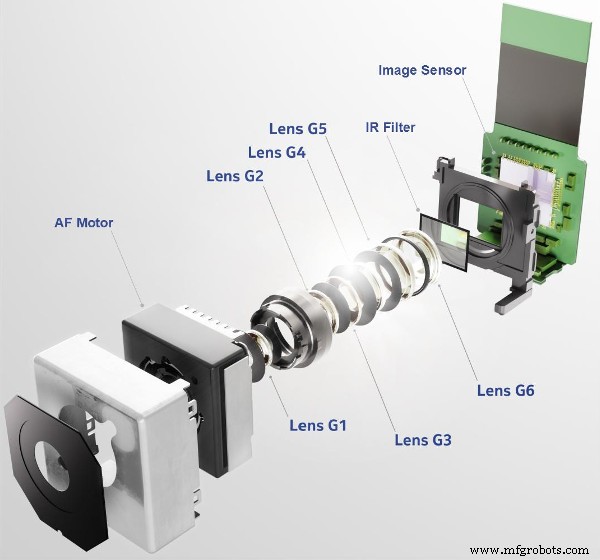

基本的に、レンズで構成されています、所有者 、ボイスコイルモーター (VCM) 、赤外線 (IR) フィルター 、センサー フレキシブルプリント回路 (FPC) .

それらが何であるかをよりよく知ることができるように、それらを報告しましょう:

レンズ :レンズはカメラモジュールの重要な部分です。 画像の生成に使用されます .レンズの品質は、画像の品質を決定する重要な要素です。
ホルダー :通常、すべてのコンポーネントを収容するために使用されるプラスチック製の構造。
VCM :ホルダーに埋め込まれたエレメント。調整するために使用されます 焦点距離
IR フィルター :範囲カメラのセンサーが受信できる光の波長のより大きい そのため、IR フィルターはこれらの目に見えない光をフィルタリングするためにここにあります。
センサー :カメラモジュールのもう 1 つの重要な部分。 受け取るために使用されます画像
2 種類ありますセンサー数:CCD (電荷結合デバイス) と CMOS (相補型金属酸化物半導体)。CCD の感度は優れています。、したがって、より良い画像を生成できます。ただし、CCD の撮像速度はかなり遅い、およびその処理回路は大きな熱を生成します、熱雑音とエネルギーの浪費につながります。
CMOS は比較的安価ですと省エネ 、提供される画質は徐々に向上しています 、特に家電分野で、市場でより良い選択となっています .
FPC :統合された制御回路です リンケージと組み合わせるデバイスの他の部分に。

2.カメラモジュールの種類

位置で分けると、カメラモジュールには次の 2 種類があります。フロント カメラモジュールと背面カメラモジュール。

2.1 フロントカメラモジュール

フロントカメラモジュールは主に自撮りやビデオ通話に使用され、通常はレンズが 1 つしかありません。 iPhone X は新しい標準を成功裏に生み出しました。

今日はハイエンド 携帯電話では、前面カメラを飛行時間型 (TOF) カメラと統合して、顔認識を実現できます。 .

シングルフロントカメラの携帯電話でもアルゴリズムの助けを借りてそれを行うことができますが、TOF カメラを使用する携帯電話ははるかに安全で、ライトなしでロックを解除できます。 .

TOFカメラは、多くの興味深い機能を可能にします。顔の表情のアニメーションと 3D モデルの再構成は、2 つの鮮明な例です。

2.2 背面カメラモジュール

リアカメラモジュールは通常、他人の写真やビデオを撮るために使用されます。背面カメラモジュールには常に懐中電灯があります。

メーカーは、より優れたセンサーの開発など、リアカメラモジュールの機能を強化するための多くの方法を考えてきました。、レンズの光学特性の改善 カメラの追加 モジュールに。

カメラの数に応じて、背面カメラモジュールを次の 3 つのタイプに分けることができます:シングル カメラモジュール、デュアル カメラモジュールとトリプル カメラモジュール。

2.2.1 シングルカメラモジュール

ローエンドの従来のリアカメラモジュールです電子機器。

2.2.2 デュアルカメラモジュール

デュアルカメラモジュールには、主に 3 つのセットアップがあります。

色と色 :ボケを実現する設計そして再び焦点を合わせる .一部のローエンドの携帯電話に表示されます。
カラーとモノクロ :この設定では、色情報とグレースケール情報が別々に記録されます。その後、アルゴリズムが 2 つの画像を組み合わせて、特に 低光量 でより良い写真品質を実現します。シーンと夜 . Huawei の携帯電話は、このスキームを使用している代表的な製品です。
広角プラス望遠 :主に光学ズームを実現するように設計されています .このようにして、遠距離の風景をより鮮明に撮影できます .ハイエンドの iPhone と Samsung Galaxy シリーズに表示されます。
