このプロジェクトについて

こんにちは友達、このビデオでは、LEDをオンにしてRFIDドアロックを作成する方法を紹介します

。それを作るためにArduinounoとRfidを使用しています。非常にポータブルで、非常に簡単に作成できます。

私が使用したもの：

Arduino uno：

Rfid：

サーボモーター：

リレー：

ジャンパー線：

主導：

Arduinoケーブル：

ハードウェアの概要– RC522 RFIDリーダー/ライターモジュール：-

RFIDリーダーとは何ですか？

RFIDタグ付けは IDシステムです 小さな無線周波数識別を使用します 識別および追跡を目的としたデバイス。 RFIDタグ付けシステムには、タグ自体、読み取り/書き込みデバイス、およびデータの収集、処理、送信のためのホストシステムアプリケーションが含まれます。

簡単に言うと、RFIDは電磁界を使用して短距離でデータを転送します。 RFIDは、人の識別や取引などに役立ちます…

RFIDシステムを使用してドアを開けることができます。たとえば、カードに正しい情報が記載されている人だけが入場できます。 RFIDシステムは以下を使用します：

>>タグ 識別されるオブジェクトに接続されています。この例では、キーチェーンと電磁カードがあります。各タグには独自のID（UID）があります。

>> NXPのMFRC522ICに基づくMFRC522RFIDモジュールは、4ドル未満でオンラインで入手できる最も安価なRFIDオプションの1つです。通常、1KBのメモリを搭載したRFIDカードタグとキーフォブタグが付属しています。そして何よりも、タグを書き込むことができるので、ある種の秘密のメッセージをその中に保存することができます。

NXPのMFRC522ICに基づくRC522RFIDモジュールは、4ドル未満でオンラインで入手できる最も安価なRFIDオプションの1つです。通常、1KBのメモリを搭載したRFIDカードタグとキーフォブタグが付属しています。そして何よりも、タグを書き込むことができるので、ある種の秘密のメッセージをそこに保存できます。NXPのMFRC522ICに基づくRC522RFIDモジュールは、オンラインで入手できる最も安価なRFIDオプションの1つです。 4ドル。通常、1KBのメモリを搭載したRFIDカードタグとキーフォブタグが付属しています。そして何よりも、タグを書き込むことができるので、ある種の秘密のメッセージをその中に保存することができます。

リーダーは、無線周波数モジュールと高周波電磁界を生成するアンテナで構成されています。一方、タグは通常パッシブデバイスであり、バッテリーが含まれていないことを意味します。代わりに、情報を保存および処理するマイクロチップと、信号を送受信するためのアンテナが含まれています。
タグにエンコードされた情報を読み取るために、リーダーのすぐ近くに配置されます（直接の範囲内にある必要はありません）。読者の視線）。リーダーは電磁場を生成し、電子がタグのアンテナを通って移動し、続いてチップに電力を供給します。

上記のコードでは、if（content.substring（1）==“ REPLACE WITH YOUR UID”）を変更し、以前に作成したUIDカードを入力する必要があります。

基本仕様：

• 入力電圧：3.3V
• 周波数：13.56MHz

その後、ArduinoIDEを再起動します。

これで、Arduinoはコマンドを受け取り、それに応じて実行する準備が整いました。

Arduinoコードはこのチュートリアルの最後にアップロードされています。コードをコンパイルし、「タイプミス」エラー（ある場合）を排除します。

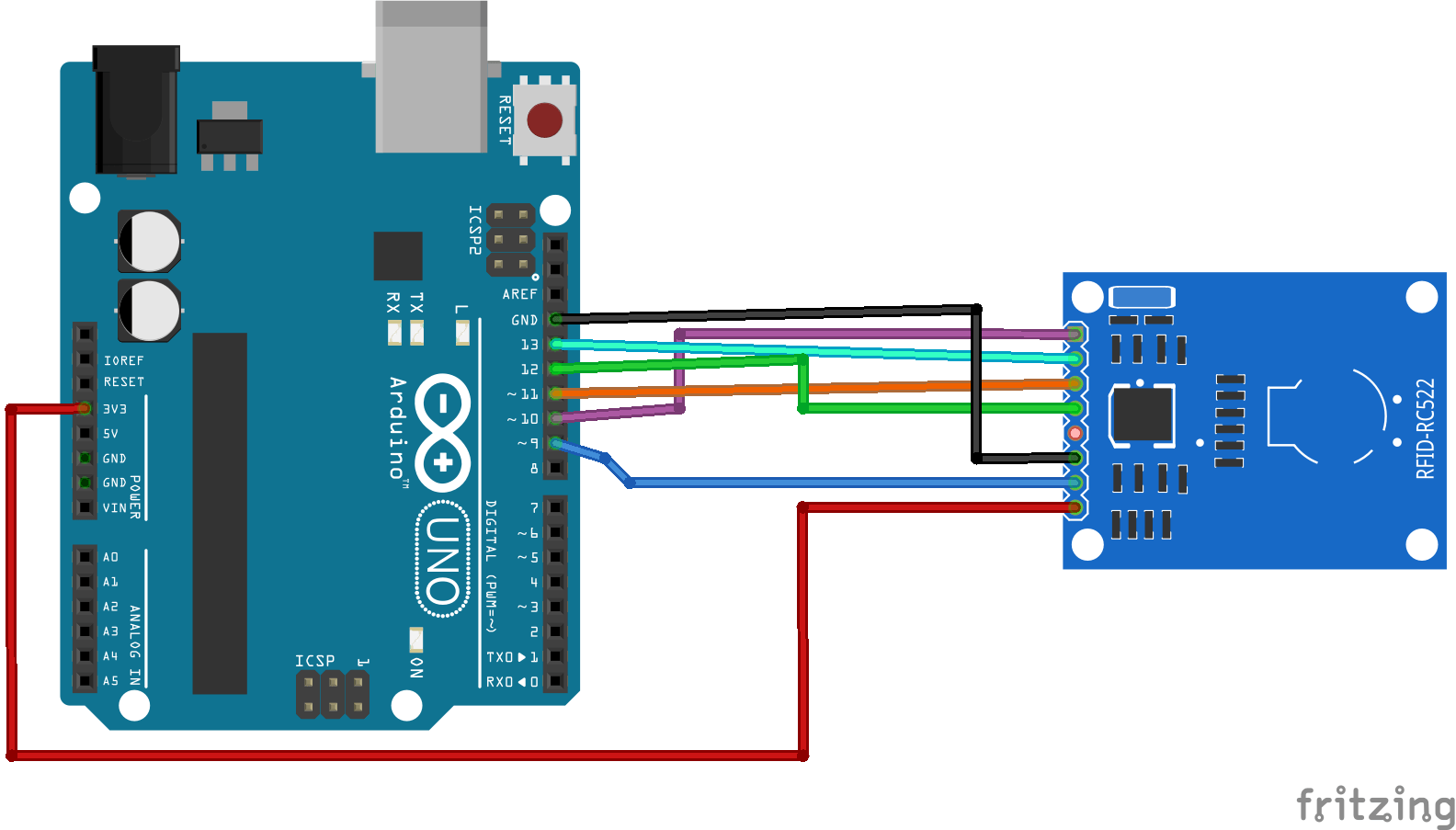

それでは、ArduinoをRFIDリーダーに接続します。以下のPIN配線、および簡単に参照できる接続概略図を参照してください。

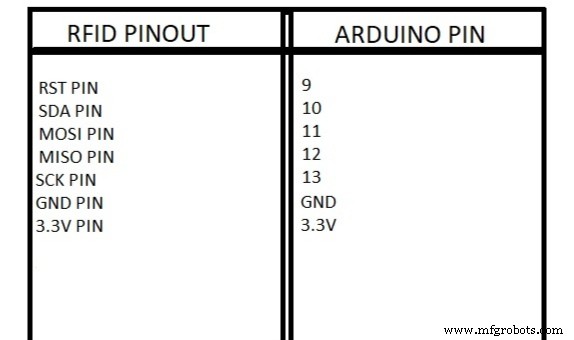

ArduinoUnoへのPinWiring

SDA ------------------------デジタル10

SCK ------------------------デジタル13

MOSI ----------------------デジタル11

MISO ----------------------デジタル12

IRQ ------------------------未接続

GND ----------------------- GND

RST ------------------------デジタル9

3.3V ------------------------ 3.3V（5Vに接続しないでください）

RFIDタグからのデータの読み取り

回路の準備ができたら、[ファイル]> [例]> [MFRC522]> [DumpInfo]に移動し、コードをアップロードします。このコードは、Arduino IDEで利用できるようになります（RFIDライブラリをインストールした後）。

次に、シリアルモニターを開きます。次の図のようなものが表示されます：

RFIDカードまたはキーチェーンをリーダーに近づけます。すべての情報が表示されるまで、リーダーとタグを近づけます。

これは、黄色で強調表示されているカードUIDを含め、カードから読み取ることができる情報です。情報は、前の図に示すように、セグメントとブロックに分割されたメモリに保存されます。

1024バイトのデータストレージが16のセクターに分割されており、各セクターは2つの異なるキーAとBで保護されています。

UIDを書き留めます カード 後で必要になるからです。

ここに接尾辞が付いたArduinoコードをアップロードします。

デモンストレーション

アクセスを許可するために選択したカードを概算すると、次のように表示されます。

キャプション（オプション）

別のタグを別のUIDで近似すると、拒否メッセージが表示されます：

ご不明な点がございましたら、以下にコメントしてください。

  #include
 #include
 #define RELAY 8
 #define SS_PIN 10
 #define RST_PIN 9
 MFRC522 mfrc522（SS_PIN、RST_PIN）; // MFRC522インスタンスを作成します。
 void setup（）
 {
 pinMode（RELAY、OUTPUT）;
 Serial.begin（9600）; //シリアル通信を開始します
 SPI.begin（）; // SPIバスを開始します
 mfrc522.PCD_Init（）; // MFRC522を開始します
 Serial.println（ "カードをリーダーに近づけます..."）;
 Serial.println（）;
}
 void loop（）
 {
 //新しいカードを探す
 if（！mfrc522.PICC_IsNewCardPresent（））
 {
 return;
}
 //いずれかを選択しますカードの数
 if（！mfrc522.PICC_ReadCardSerial（））
 {
 return;
}
 //シリアルモニターにUIDを表示
 Serial.print （ "UID tag："）;
 String content ="";
 byte letter;
 for（byte i =0; i  {
 Serial.print（mfrc522.uid.uidByte [i] <0x10？ "0"： ""）;
 Serial.print（mfrc522.uid.uidByte [i]、HEX）;
content.concat(String(mfrc522.uid.uidByte [i] <0x10？ "0"： ""））;
content.concat(String(mfrc522.uid.uidByte [i]、HEX））;
}
 Serial.println（）;
 Serial.print（ "Message："）;
 Serial.print（ "RELAY："）;
 content。 toUpperCase（）;
 if（content.substring（1）=="89 18 79 63"）//ここでアクセスを許可するカードのUIDを変更します
 {
セリアl.println（ "許可され​​たアクセス"）;
 Serial.println（）;
 Serial.println（ "Relay on"）;
 digitalWrite（RELAY、LOW）;
 delay （1000）;
}
 else {
 Serial.println（ "アクセスが拒否されました"）;
 Serial.println（ "RELAY off"）;
 Serial.println （ "SmartTonics"）;
 digitalWrite（RELAY、HIGH）;
}

}

NEXTPCBは、最も人気のあるPCBメーカーであり、安価なコストで最高品質のPCBを提供しており、最初の注文は無料です

Nextpcbにアクセス

Nextpcb

ご支援いただきありがとうございます🤘

コード

• RFIDリーダー用のArduinoコード

RFIDリーダー用のArduinoコード Arduino

 #include ＃インクルード #define SS_PIN 10＃define RST_PIN 9MFRC522 mfrc522（SS_PIN、RST_PIN）; // MFRC522インスタンスを作成します。 void setup（）{Serial.begin（9600）; //シリアル通信を開始しますSPI.begin（）; // SPIバスを開始しますmfrc522.PCD_Init（）; // MFRC522を開始しますSerial.println（ "カードをリーダーに近づけます..."）; Serial.println（）;} void loop（）{//新しいカードを探すif（！mfrc522.PICC_IsNewCardPresent（））{return; } //カードの1つを選択if（！mfrc522.PICC_ReadCardSerial（））{return; } //シリアルモニターにUIDを表示Serial.print（ "UID tag："）;文字列content ="";バイトレター; for（byte i =0; i

回路図
