ArduinoでRGBLEDを使用する方法|チュートリアル

このArduinoチュートリアルでは、RGB LEDとは何か、およびArduinoボードでの使用方法を学習します。次のビデオを見るか、以下のチュートリアルを読むことができます。

RGB LEDとは何ですか？

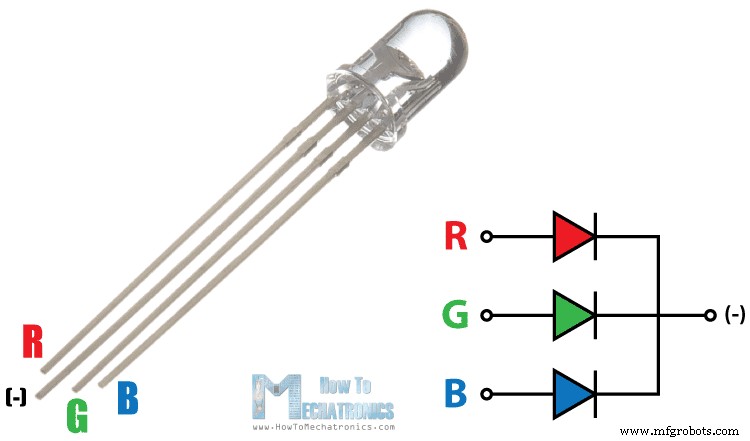

RGB LEDは、赤、緑、青の3つの基本色を混合することにより、さまざまな色を放射できます。つまり、実際には、赤、緑、青の3つの別々のLEDが1つのケースに詰め込まれています。そのため、4本のリード線があります。3色ごとに1本のリード線があり、RGBLEDのタイプに応じて1つの共通のカソードまたはアノードがあります。このチュートリアルでは、一般的なカソードを使用します。

このチュートリアルに必要なコンポーネント

コンポーネントは、以下のいずれかのサイトから入手できます：

• RGBLED……………………………………..
• 3x220オーム抵抗器………………..
• Arduinoボード……………………………
• ブレッドボードとジャンパー線………

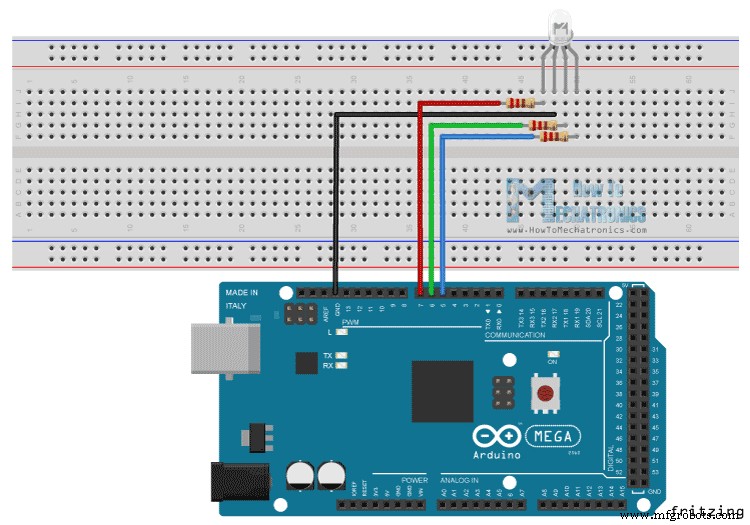

ArduinoおよびRGBLED回路回路図

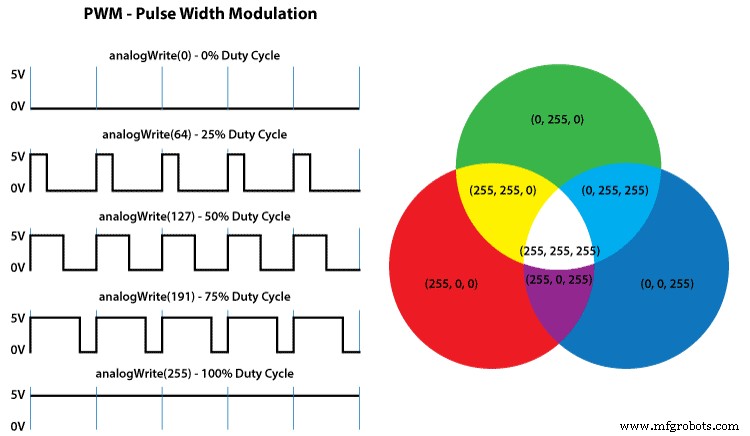

カソードはグランドに接続され、3つのアノードは220オームの抵抗を介してArduinoボード上のPWM信号を提供できる3つのデジタルピンに接続されます。アナログ出力をシミュレートするためにPWMを使用します。これにより、LEDにさまざまな電圧レベルが提供されるため、目的の色を得ることができます。

PWMを使用してアナログ出力をシミュレートし、LEDにさまざまな電圧レベルを提供して、目的の色を取得できるようにします。

ソースコード

それでは、Arduinoのスケッチを見てみましょう。ピン番号7、6、5を使用し、redPin、greenPin、bluePinという名前を付けます。セットアップセクションでは、それらを出力として定義する必要があります。スケッチの下部には、setColor（）という名前のこのカスタムメイドの関数があります。この関数は、redValue、greenValue、blueValueの3つの異なる引数を取ります。これらの引数は、analogWrite（）関数を使用して作成されたLEDの輝度またはPWM信号のデューティサイクルを表します。これらの値は0から255まで変化する可能性があり、これはPWM信号の100％のデューティサイクルまたは最大LED輝度を表します。

int redPin= 7;
int greenPin = 6;
int bluePin = 5;

void setup() {
  pinMode(redPin, OUTPUT);
  pinMode(greenPin, OUTPUT);
  pinMode(bluePin, OUTPUT);
}

void loop() {
  setColor(255, 0, 0); // Red Color
  delay(1000);
  setColor(0, 255, 0); // Green Color
  delay(1000);
  setColor(0, 0, 255); // Blue Color
  delay(1000);
  setColor(255, 255, 255); // White Color
  delay(1000);
  setColor(170, 0, 255); // Purple Color
  delay(1000);
}

void setColor(int redValue, int greenValue, int blueValue) {
  analogWrite(redPin, redValue);
  analogWrite(greenPin, greenValue);
  analogWrite(bluePin, blueValue);
}
Code language: Arduino (arduino)

したがって、ループ関数では、LEDの色を毎秒変更するプログラムを作成します。 LEDを赤く点灯させるために、setColor（）関数を呼び出し、redValue引数に255の値を設定し、他の2つの引数に0を設定します。それぞれ、他の2つの基本色、緑と青を取得できます。他の色を取得するには、引数の値を混合する必要があります。したがって、たとえば、3つのLEDをすべて最大の明るさに設定すると、白色になり、引数に次の値を設定すると紫色になります：170 redValue、0 greenValue、255blueValue。これがスケッチのデモンストレーションです。
