グラファイト加工マスターガイド：工具選定、クーラント、安全対策

柔らかくても難削材「グラファイト」を攻略する工具と技術

柔らかい材料にもかかわらず、グラファイトは実際に最も加工が難しい材料の一つです。工具選定、クーラント使用、個人の安全において、機械加工技術者が考慮すべき多くの事項があります。この「In The Loupe」記事では、材料特性、考慮すべき主要加工技術、切削工具を適切に選択してこのトリッキーな材料で成功するためのヒントを検証します。

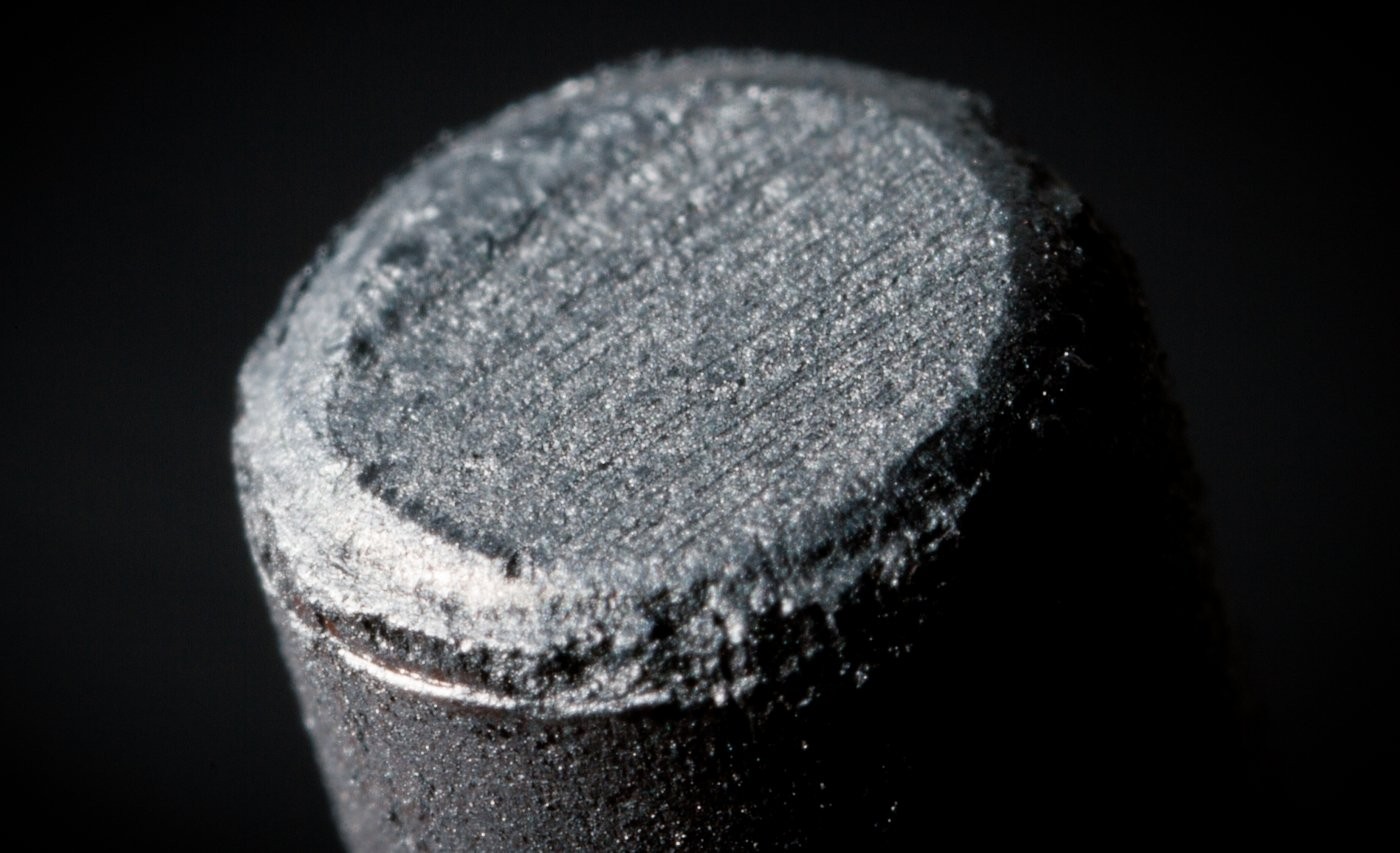

グラファイトとは

グラファイトは炭素の同素体ですが、両用語は単純に置き換え可能ではありません。炭素はグラファイト、ダイヤモンド、フラーレンなどいくつかの異なる同素体を形成する元素です。グラファイトは炭素の最も安定した形態で、標準条件下では炭素が自然にグラファイトとして存在するため、最も一般的です。

グラファイトは優れた導電性と耐高熱性、耐食性で知られています。これが航空宇宙、電極、原子力、エネルギー、軍事産業における高温・高圧状況での一般的材料となっています。

グラファイトが容易に激しい高圧状況を処理できる一方で、実際には非常に柔らかく、研磨性が高く、脆い材料です。これは加工時に深刻な課題を引き起こし、グラファイトは切削工具を摩耗させ、工具の実用寿命を大幅に短縮させます。しかし、適切な工具と技術があれば、グラファイト加工を競合よりコスト効率よく最適化する方法があります。

グラファイト加工技術

グラファイトは非常に柔らかく脆い材料であるため、欠けを避けるために加工時は特別な配慮が必要です。良い切削を得るには、グラファイトでは軽い切りくず負荷と低い送り速度を使用することが推奨されます。重い切削を高速送りで行うと、グラファイトが欠け始め、完全に破損する可能性があります。比較のために言えば、グラファイトの切りくず負荷はアルミニウム材料と類似していますが、送り速度は半分以下です。

グラファイトの切削条件の目安として、1/4インチ ハーベイツール CVDダイヤモンドコート 4枚刃スクエアエンドミルを例に挙げます。この工具を標準12,000 RPM、780 SFMで運転する場合、推奨チップロードは0.00292インチ、送り速度は140 IPMとなります。

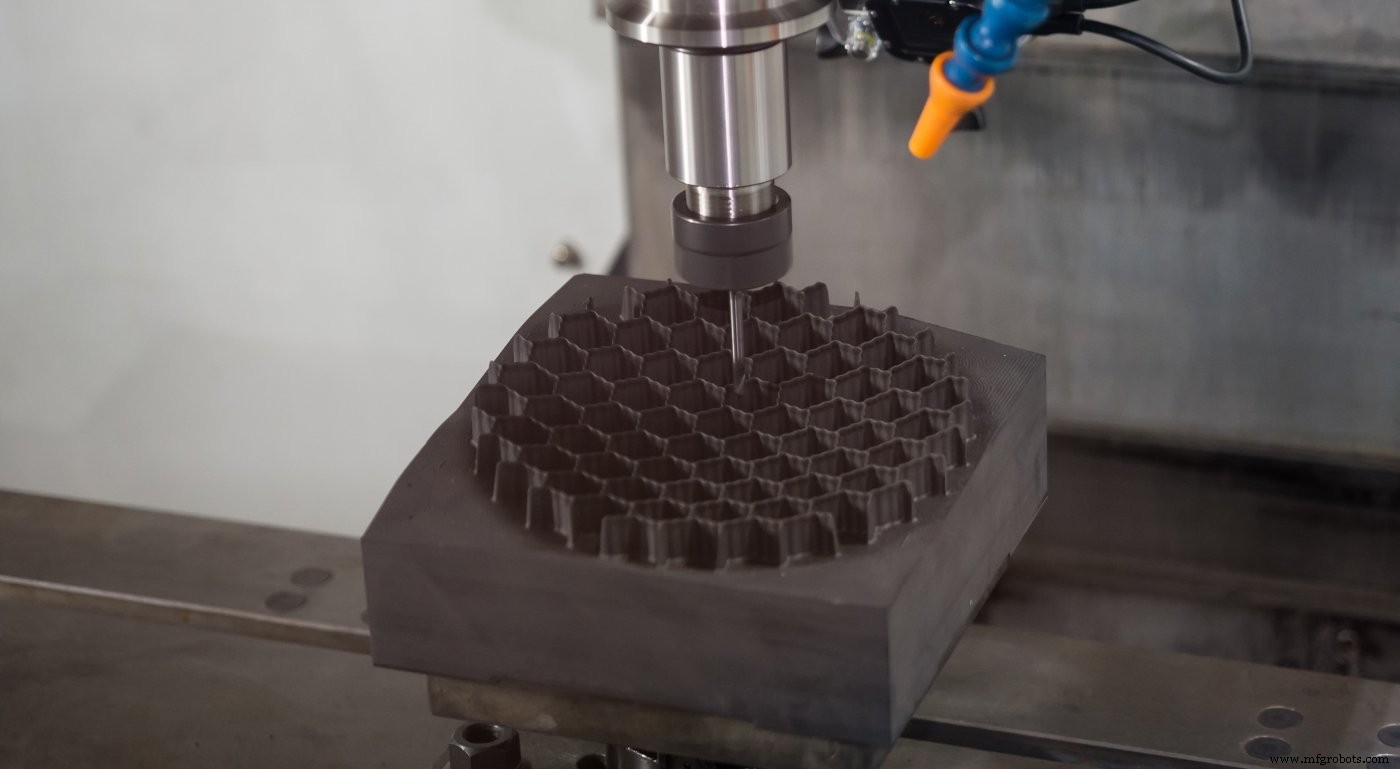

機械セットアップの面では、クーラントを絶対に使用しないという一点が重要です。グラファイトはかなり多孔質な材料で、クーラントを吸収して「クーラントスポンジ」のように振る舞い、完成品に問題を引き起こします。機械内部と工具上では、クーラントがグラファイト粉塵と反応して研磨性スラリーを生成し、加工中に問題を引き起こします。加工中の材料除去にはバキュームシステムの使用を推奨します。それ以外では、コーティング工具でドライ運転可能です。

グラファイト加工で注意すべきもう一つの点は、グラファイトが切りくずを生成せず、非常に研磨性の高い粉塵の雲を発生させるため、適切なケアなしではオペレーターと機械に有害だということです。オペレーターはグラファイト粉塵吸入を避けるため保護マスクを着用すべきです。作業場の適切な換気と空気質維持も、グラファイト作業時の機械加工技術者保護の鍵となります。

グラファイト粉塵は極めて導電性が高いため、CNC機械内の非保護回路を容易に損傷させ、重大な電気的問題を引き起こす可能性があります。クーラントは推奨されませんが、バキュームシステムは粉塵除去に役立ち、機械内部への過度な蓄積を防ぎ、深刻な問題を防止します。

ハーベイツールの切削条件表でグラファイト加工効率を向上させよう

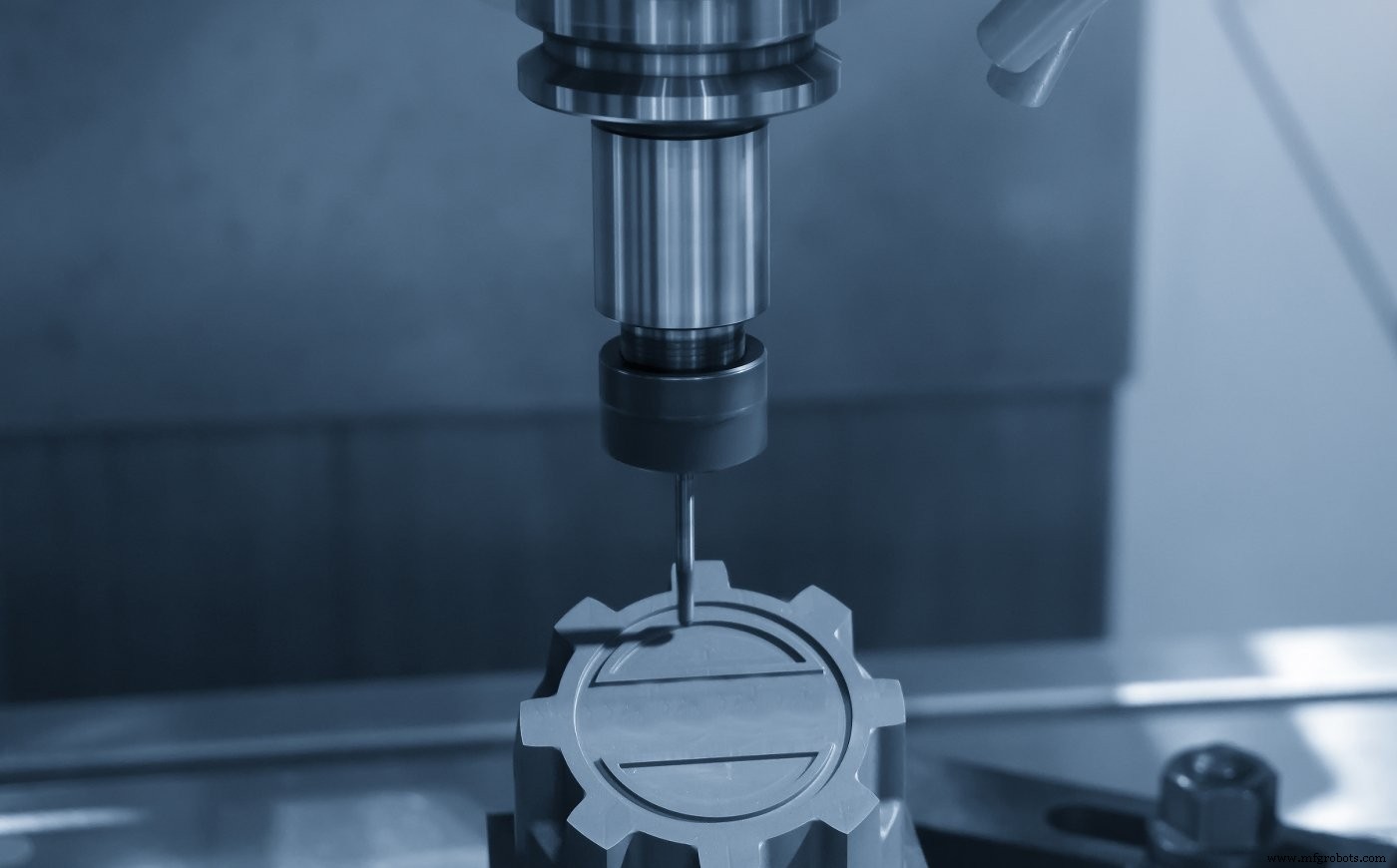

グラファイト加工用切削工具

前述の通り、グラファイトは極めて研磨性が高いため、悪名高い切削工具キラーです。最高品質の超硬エンドミルでも、無コーティングならほとんどの仕事で急速に摩耗します。この極端な摩耗は作業中の工具交換を強制し、摩耗工具が止めた箇所から再開しようとした際にワークに不完全さを生じさせる可能性があります。

グラファイト加工用切削工具を選択する際、コーティングと切削刃が最も重要な考慮事項です。溝数、ネジレ角、その他の工具幾何学的主要特徴は、工具購入時にはコーティングに次ぐ優先順位となります。

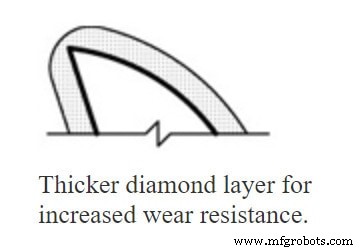

グラファイト加工では、CVD（化学気相成長）ダイヤモンドコーティングを可能な限り推奨します。これにより工具寿命と性能を最大化できます。これらのコーティングは超硬エンドミルに直接成長させるため、硬度が向上し、PVDダイヤモンドコーティングの5倍の厚さのコーティング層を工具に残します。最も鋭い刃先ではありませんが、より厚いダイヤモンド層により、他のダイヤモンドコーティングより大幅に長い工具寿命を提供します。

初期工具コストはCVDコーティング工具の方が無コーティング工具より高くなる場合がありますが、CVDコーティング工具は無コーティング工具より大幅に長い工具寿命を持つため、部品当たりコストは大幅に縮小します。グラファイトのような難削研磨性材料では、無コーティング超硬工具はグラファイトの研磨性により短時間で切削刃が完全に摩耗します。CVDコーティング工具を持つことで、競合他社より優位に立ち、工具交換によるダウンタイムを減らし、最終的には大幅なコスト削減を実現できます。

全体として、グラファイトは加工が難しい材料ですが、適切な切削工具と適切な切削条件があれば、すぐに高品質な部品を製造できます。ハーベイツールは、様々な直径、リーチ、刃長のCVDコーティングエンドミルを幅広く取り揃えており、あらゆる仕事に対応できるよう備えています。
