シーメンス Sinumerik L93 溝入れサイクル ― 810/820 T CNC で精密溝加工を実現
Sinumerik L93 溝入れサイクルでは、縦溝、端面溝、外径溝、内径溝の加工が可能です。
L93 切込みサイクルとも呼ばれます。
Sinumerik L93 溝入れサイクル用途
Sinumerik 溝入れサイクル L93 では以下の加工が可能です：
- 縦溝
- 端面溝
- 外径溝
- 内径溝
工具オフセット
溝入れ工具の両切れ刃は、隣接する工具オフセット番号に格納する必要があります（例：D21 と D22）。
Sinumerik L93 溝入れサイクルフォーマット

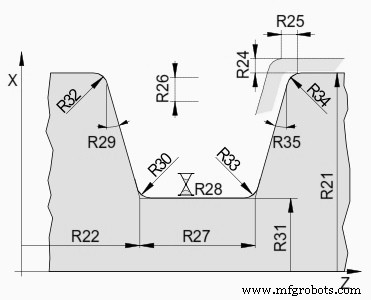

Sinumerik L93 溝入れサイクルパラメータ
R10 ― 加工タイプ：縦溝 R10 = 0；端面溝 R10 = 1
R21 ― 開始長さの外径/内径（絶対）
R22 ― Z 軸開始点（絶対）
R23 ― 制御パラメータ：開始点左/右
R24 ― X 軸仕上げ切込み深さ（増分）
R25 ― Z 軸仕上げ切込み深さ（増分）
R26 ― 切込み深さ、符号なしで入力（増分）
R27 ― リセス幅（増分）
R28 ― 溝底ドウェル
R29 ― 左フランカー角度（0～89 度）
R30 ― 底左リセスエッジの R 面(+) または面取り(-)
R31 ― リセス径（絶対）
R32 ― 上左リセスエッジの R 面または面取り
R33 ― 下右リセスエッジの R 面または面取り
R34 ― 上右リセスエッジの R 面または面取り
R35 ― 右フランカー角度（0～89 度）
パラメータ解説
R23 開始点決定
縦溝
- 1 内径/外径 右側
- -1 内径/外径 左側
端面溝
- 1 内径 右/左
- -1 外径 右/左
