ソディック ワイヤ放電 G&M&Tコード完全リファレンス

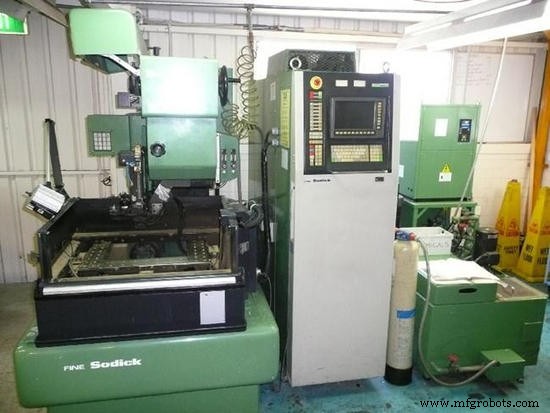

ソディック ワイヤ放電加工機（Mark 25 / Mark 21 CNC制御）の Gコード、Mコード、Tコード 完全一覧です。
Gコード一覧
| Gコード | 説明 |
|---|---|
| G00 | 早送り移動（グラフィックでは点線表示） |
| G01 | 直線切削移動 |
| G02 | 円弧切削移動 CW（時計回り） |
| G03 | 円弧切削移動 CCW（反時計回り） |
| G04 | ドウェル（例：G04 X5.0 で鋭角コーナーのみ5秒停止） |
| G05 | X軸ミラーイメージ（ON時 CRT 表示が赤くなる） |
| G06 | Y軸ミラーイメージ（ON時 CRT 表示が赤くなる） |
| G08 | X-Y 交換（ON時 x,y,u,v が小文字表示になる） |
| G09 | G05, G06, G08 キャンセル |
| G11 | ブロックスキップ ON（NCプログラム内のスラッシュコード / を有効化） |
| G12 | ブロックスキップ OFF |
| G13 | AWT REF=1 ワイヤブレーク復帰（C888 放電あり） |
| G14 | AWT REF=0 ワイヤブレーク復帰 OFF |
| G15 | AWT REF=2 ワイヤブレーク復帰（C888 放電なし） |
| G20 | インチモード |
| G21 | ミリモード |
| G22 | ソフトリミット ON |
| G23 | ソフトリミット OFF |
| G26 | パターン回転 ON（例：G26 RA45.0） |
| G27 | パターン回転 OFF |
| G28 | G29 基準点へ復帰 |
| G29 | 基準点記憶（自動ワイヤスレッダー用） |
| G30 | 最後の G92 位置へ復帰 |
| G40 | ワイヤ半径補正キャンセル |
| G41 | ワイヤ半径補正 左 |
| G42 | ワイヤ半径補正 右 |
| G50 | テーパーキャンセル |
| G51 | テーパー 左 |
| G52 | テーパー 右 |
| G54 | ワーク座標系 番号 0 |
| G55 | ワーク座標系 番号 1 |
| G56 | ワーク座標系 番号 2 |
| G57 | ワーク座標系 番号 3 |
| G58 | ワーク座標系 番号 4 |
| G59 | ワーク座標系 番号 5 |
| G74 | 4軸制御 ON |
| G75 | 4軸制御 OFF |
| G80 | センサタッチ |
| G81 | リミット移動 |
| G82 | 軸表示半分へ移動 |
| G83 | 現在位置読取り Hレジスタ格納 |
| G90 | 絶対モード設定 |
| G91 | インクリメンタルモード設定 |
| G92 | 現在ワーク座標系での軸表示値設定 |
| G97 | 全ワーク座標系での軸表示値設定 |
| G104 | 全鋭角コーナーでドウェル（例：G104 X5.0） |
| G105 | G104 キャンセル |
| G140 | 4軸オフセット OFF |
| G141 | 4軸オフセット 左 |
| G142 | 4軸オフセット 右 |
| G154-G159 | ワーク座標画面 10-15 |
| G254-G259 | ワーク座標画面 20-25 |
| G354-G359 | ワーク座標画面 30-35 |
| G454-G459 | ワーク座標画面 40-45 |
| G554-G559 | ワーク座標画面 50-55 |
| G654-G659 | ワーク座標画面 60-65 |
| G754-G759 | ワーク座標画面 70-75 |
| G854-G859 | ワーク座標画面 80-85 |
| G954-G959 | ワーク座標画面 90-95 |
| FLAG2D0 | M01 コード OFF |
| FLAG2D1 | M01 コード ON |
| FLAG3D | スケールファクタ入力 |
Mコード一覧
| Mコード | 説明 |
|---|---|
| M00 | プログラム停止 |
| M01 | オプション停止 |
| M02 | プログラム終了 |
| M03 | AWT ジャンプ |
| M05 | センサタッチ OFF |
| M06 | 移動中 EDM 電源無効化 |
| M33 | ワイヤチップ廃棄アーム正転（チップ容器取り外し用） |
| M43 | ワイヤチップ廃棄アーム逆転 |
| M98 | メインプログラムからサブルーチンへジャンプ |
| M99 | サブルーチンからメインプログラムへ復帰 |
Tコード一覧
| Tコード | 説明 |
|---|---|
| T80 | ワイヤドライブ ON |
| T81 | ワイヤドライブ OFF |
| T82 | ワークタンク ドレイン閉 |
| T83 | ワークタンク ドレイン開 |
| T84 | 高圧フラッシング モード ON（ハイフラッシュ） |
| T85 | 高圧フラッシング モード OFF（ローフラッシュ） |
| T86 | フラッシングポンプ ON |
| T87 | フラッシングポンプ OFF |
| T89 | 非水没加工へ切替 |
| T90 | 自動ワイヤスレッダー シーケンス1 でワイヤ切断 |
| T91 | 自動ワイヤスレッダー シーケンス2 でワイヤ通し |
| T94 | 水没加工へ切替 |
| T96 | ワークタンク給水ポンプ ON |
| T97 | ワークタンク給水ポンプ OFF |
特徴的な機能：
- G13/G14/G15：ワイヤブレーク時の自動復帰モード切替（AWT REF パラメータ）
- G26/G27：パターン回転（複数同一形状を角度分割加工）
- G104：全鋭角コーナー自動ドウェル（コーナー精度向上）
- T90/T91：2段階の自動ワイヤスレッディング手順
- 大量のワーク座標系（G54-G959）：最大 100 系統の座標系を管理可能
