車のエアコンシステムの仕組み：技術的ガイド

車のエアコンシステムがどう機能するかと聞かれると、多くの人は「ただ動いてほしい」と答えるでしょう。車内で感じる涼しく乾燥した空気の裏にある科学が気になるなら、このガイドはシステムの理論、コンポーネント、動作を専門家レベルでわかりやすく解説します。

車のエアコンの仕組み

自動車エアコンの核心は冷媒サイクルです。液体冷媒を低圧ガスと高圧液体の間で交互に状態変化させます。この相変化がキャビン空気から熱と水分を吸収し、システムが涼しく乾燥した空気を供給できるようにします。

圧力と温度の制御が冷媒の状態変化を駆動し、サイクルを効率的かつ確実に回し続けます。

自動車エアコンで使用される冷媒

初期システムはR-12（フロン）を使用しました。不燃性のクロロフルオロカーボンで人体には無害でしたが、オゾン層破壊作用がありました。1990年代にメーカーはR-134a（オゾン破壊係数ゼロのハイドロフルオロカーボン）に切り替えました。最新世代はR-1234yfを使用し、温室効果ガス排出を大幅に削減。ヨーロッパではR-1234yfが義務化されており、米国でも近く標準になる見込みです。

車のエアコンシステムの主要コンポーネント

自動車エアコンシステムはいくつかの重要な部品に依存します：

コンプレッサー

• システムの動力ユニットとして、低圧側と高圧側を分離。
• 低圧冷媒ガスを吸入し、高温高圧ガスに圧縮。
• エンジン前部に搭載され、サーペンタインベルトで駆動。

コンデンサー

• 高圧ガスを冷却し、高圧液体に凝縮。
• エンジンラジエーターのように、ファンの強制空気や車両走行風で熱を放散。
• フロントグリル直後に配置。

ドライヤー（レシーバー/フィルタードライヤー）

• 乾燥剤で冷媒から水分を除去、ろ過機能も提供。
• 高圧側、コンデンサーと膨張装置の間に設置。

膨張装置（膨張弁またはオリフィスチューブ）

• 冷媒圧力を低下させ、急激な温度低下を引き起こす。
• 低圧状態の液体冷媒をエバポレーターへ送り出す。
• 高圧側、ドライヤーと車両ファイアウォールの間に配置。

エバポレーター

• 冷媒が蒸発し、キャビン空気から熱と水分を吸収。
• キャビン空気がエバポレーターコイルを通過し、涼しく乾燥した空気になる。
• 乗員室内にある唯一のコンポーネント、ダッシュボード裏に配置。

冷媒の流れ

1. 低温低圧冷媒ガスがコンプレッサーに入る。
2. コンプレッサーが高温高圧ガスを出力。
3. ガスがコンデンサーで冷却され高圧液体に凝縮。
4. ドライヤーが液体から残留水分を除去。
5. 膨張弁で圧力低下、冷たい低圧ガスになる。
6. エバポレーターで蒸発し、キャビン空気を冷却。

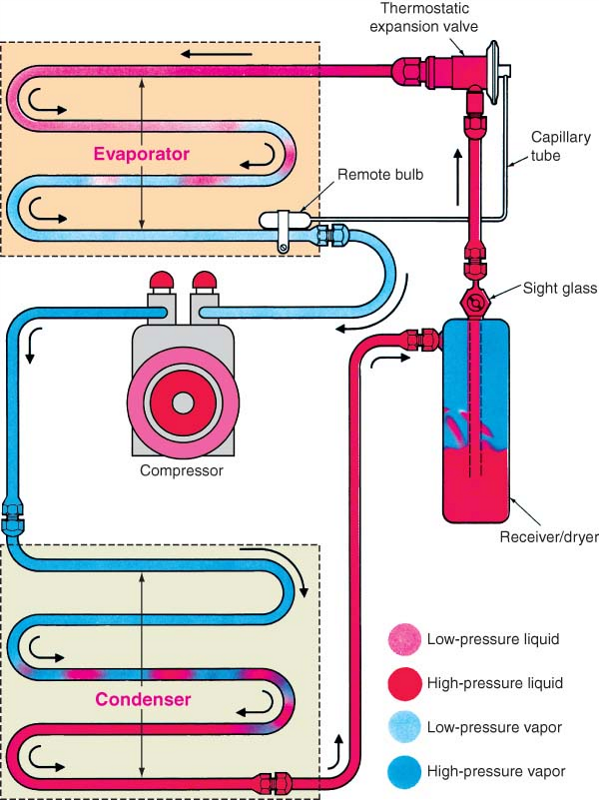

エアコンシステム図

以下の図は主要コンポーネントと接続を示します：

よくあるエアコンシステム故障

自動車エアコンは高圧下で動作するため、システムは密閉状態を保つ必要があります。漏れや異物混入は、放置するとコンプレッサー破損やシステム不能を招く故障の引き金になります。

単純なガスチャージでは漏れは直りません。故障箇所を特定し、不良部品を交換し、真空引きしてから再チャージする必要があります。

主な故障ポイント：

• 冷媒漏れによる圧力低下とコンプレッサー過熱。
• 走行時の飛び石等によるコンデンサー詰まり、空気流阻害で冷却効率低下。
• ドライヤー故障で水分がシステム内に侵入。

キャリアへの示唆

エアコンは米国新車の標準装備になりました。その結果、温風、異音、車内水漏れなどの問題を診断・修理する自動車エアコンテクニシャンの需要が高まっています。
