TOP TIG 溶接の利点
TOP-TIG 溶接は、一般的な TIG 溶接の新しい高度な技術革新です。このプロセスは、ユーザーフレンドリーでありながら、可能な限り低い溶接熱で可能な限り高い溶接エネルギーを提供する、特許出願中の新しい技術を使用しています。
TIG 溶接は、今日の市場で最も正確なロボット溶接プロセスの 1 つですが、常に革新の余地があります。従来の TIG 溶接は、MIG や他の形式の溶接よりも時間がかかるため、企業は別の溶接アプリケーションを選択する可能性があります。 TOP TIG 溶接は、従来の TIG 溶接に比べて、求められている高速化など、いくつかの利点があります。全体として、TOP TIG は、最適なコード品質の溶接と、TIG および MIG で発生する同盟溶接の問題の大部分を解決するソリューションを提供できます。
TiPTiG 溶接とは?

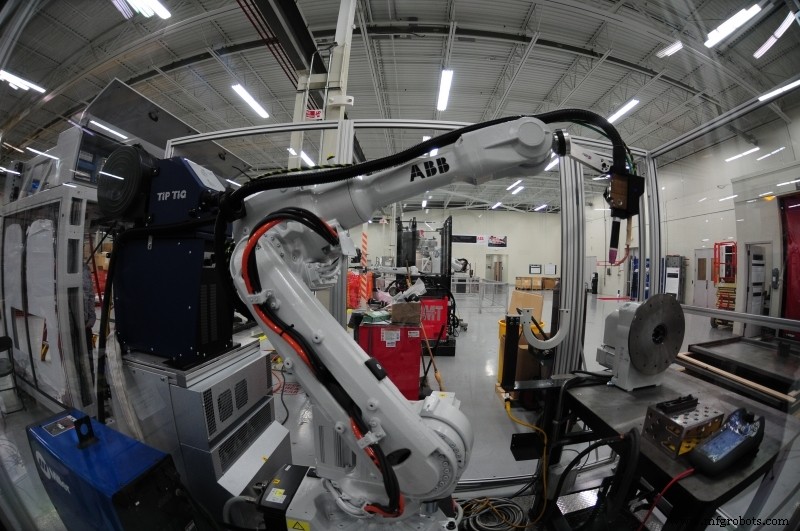

TOP TIG の新しい溶接機能は、使いやすく、習得しやすく、教えやすいため、あらゆる業界の仕事に取り組むことができる熱線プロセスです。この独自のプロセスは ABB 独自のものであり、移動速度が速く、入熱量が少なく、サイクル タイムが短縮され、全体的に溶接品質が向上します。 ABB の TOP TIG 溶接作業セルは、ロボット、電源、ポジショナーを完備した装備セルです。
TOP TIG プロセスは、Robo-TOP TIG トーチ技術と完全に統合されたロボット インターフェースを融合します。これにより、現在利用可能なTIGプロセスで最高の堆積速度を生み出すソリューションが作成されます。低い入熱値で高い堆積速度を実現することで、すべての合金で一貫した冶金結果を実現できます。
より高い溶着速度に対する TIG 溶接受容性は、溶接凝固プロセスの速度を下げ、流体溶接領域を増やすことによって行われます。これにより、TIG ワイヤ送り速度が 100% ～ 400% 増加し、全体的な溶接電流が増加します。これらのすべての属性 (より速い速度と通常の溶接エネルギーよりも高い) により、TIG 溶接の品質と全体的なプロセスの生産性が向上します。
このプロセスはスラグも発生せず、どの溶接プロセスよりも入熱を最小限に抑え、熱影響部 (HAZ) を生成します。これらはすべて、歪みと溶接応力の低減に役立ちます。さらに、すべての耐食性合金で腐食特性の保持が向上しています。溶接欠陥を大幅に減らし、企業の時間と費用を大幅に節約し、特定の溶接ニーズに基づいた柔軟なシステム構成を備えています。
すべての合金で最高の冶金特性と機械特性を備えた最高品質の製品を生産するだけでなく、通常の速度の最大 4 倍の生産速度を実現します。また、インターパス クリーニングがないため、アーク オン時間と溶接品質が向上します。
仕組み:
TOP TIG 溶接システムは、典型的な TIG システムと同様にワイヤー供給 GTAW システムを使用しますが、それが追加する振動効果が特徴です。この振動効果は、カスタム ワイヤ フィーダー システムによって作成された直線的な前後の機械的動きによって形成されます。フィラー ワイヤの前後の動きによって振動が発生し、それが溶接部に伝わり、溶融した溶融池が攪拌され、最終的に表面張力が乱されます。さらに、二次電源によって電力を供給される熱線電流が溶加材に適用されます。
ワイヤに対するこの振動効果に加えて、溶接パドルに入る前に、ホットワイヤ電流 (2 次電源によって駆動) も溶加材に適用されます。
TOP TIG 溶接プロセスの利点:
- Increased fluidity of the weld pool
- Greater tolerance to joint fit-up
- Significantly reduced joint sensitivity
- Greater ability to accept more wire into the weld pool, result in a higher deposition
- 4-6 times increased travel times
- Reduced cycle time and heat input
- Cleaner welds with agitated weld pool
- Reduced weld stress with the reduced heat input
- Ethernet Interface enabling full control over welding parameters for optimum weld quality
- TOP TIG decreases the hexavalent chrome weld fume emissions, making them pretty much “undetectable.”
TOP TIG USA surveyed some of the top engineering companies in North America to provide feedback on the value of TiPTiG welding. The results showed>250% increase in the average wire feed length deposited each minute.
Robo-TOP TIG Package from ABB:
The Robo-TOP TIG Package includes:a generic Base TIG welding power source, designed so the process adapts to a variety of welding power sources; High frequency oscillation wire feed unit; Hot wire transformer; Ethernet control interface; Application specific user interface – HMI; Robotic arm dress pack; Welding torch and hot filler wire feed; and Software (Robotware Arc) for Robo-TOP TIG
Approved Alloys:
TOP TIG welding can work on a wide range of alloys such as carbon steel, stainless steel, duplex and super duplex stainless steels, inconel, titanium, aluminum, copper, nickel, and many others.
Contact RobotWorx to Learn More
A user-friendly robotic interface may be one of the unsung heroes of successful robotic welding systems. TOP TIG Welding is a unique system that offers an incredible, top quality product and the highest deposition rates with the lowest possible heat input values.
As you have seen, the TOP TIG welding robotic process addresses it by integrating an interface into the cell that is easy to use and learn, something that has not always been true during tradition TIG welding applications. The TOP TIG welding application also brings a variety of other benefits to the revolutionary process, such as the aforementioned higher travel speeds, lower heat inputs, and overall, better quality welds.
It is quickly becoming the most effective robotic welding function package available.
If you are interested in learning more about a TOP TIG welding system then you should call RobotWorx, a certified integrator for ABB Robotics. Our staff will work with you to map out your integration needs and help you design, build and customize the perfect robotic system to fit your application, your facility and your budget. Contact RobotWorx representatives online or at 877-762-6881, to learn more.
