画像の貼り付け—原因、テスト、解決策
LCD（液晶ディスプレイ）は、最も広く使用されているディスプレイ技術です。自動車、電化製品、電気通信、家電、産業用、家電、軍用などに使用されます。しかし、LCDディスプレイには、応答が遅い、視野角が狭い、コントラストが低いなどの欠点があります。画像の貼り付け。
イメージスティッキングとは
固定された画像が長時間ディスプレイに表示されたままになると、その画像のかすかな輪郭がしばらく画面に残り、最終的に消えます。通常、これはLCDおよびプラズマ画面で発生しますが、ここでは、TFTLCDディスプレイに焦点を当てます。画像の貼り付けは、「画像の永続性」、「画像の保持」、「ゴースティング」、「焼き付き画像」とも呼ばれます。
LCDはどのように構成されていますか？
画像の貼り付けの概念をよりよく理解するには、LCDがどのように構成され、どのように機能するかを理解する必要があります。

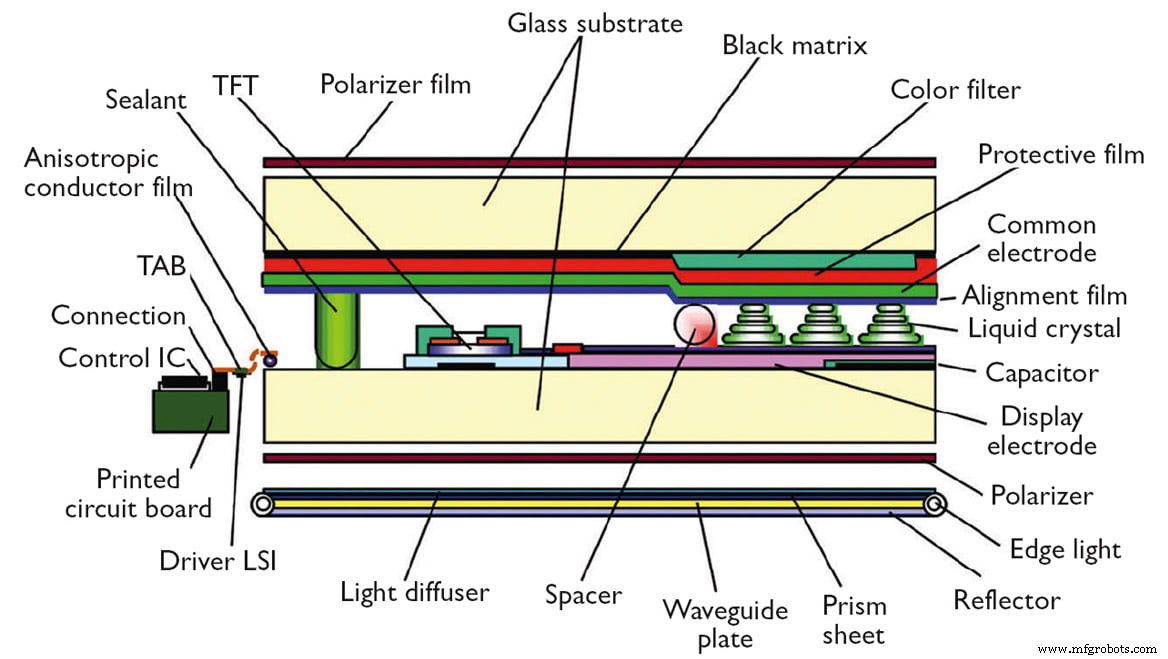

LCDスクリーンには、ガラス基板上の2つの電極の間に挟まれた液晶材料の薄層が含まれ、両側に2つの偏光子があります。偏光子は、特定の偏光の光波を通過させ、他の偏光の光波を遮断する光学フィルターです。電極は透明である必要があるため、最も一般的な材料はITO（インジウムスズ酸化物）です。 LCD自体は発光できないため、通常、暗い環境で見られるように、バックライトがLCD画面の後ろに配置されます。バックライトに使用される光源は、LED（発光ダイオード）またはCCFL（冷陰極蛍光灯）です。 LEDバックライトが最も人気があります。もちろん、カラーディスプレイが必要な場合は、RGBカラーフィルターのレイヤーをLCDセルにすることができます。 LCDディスプレイの前にタッチパネルを追加することもできます。
LCDのしくみ
大量生産された最初のLCDパネル技術はTN（ねじれネマティック）と呼ばれています。 LCDの背後にある原理は、電界が液晶分子に印加されていない場合、分子はLCDセル内で90度ねじれるということです。周囲光またはバックライトからの光が最初の偏光子を通過すると、光は偏光され、液晶分子層でねじれます。 2番目の偏光子に到達すると、ブロックされます。視聴者にはディスプレイが黒く見えます。
液晶分子に電界をかけると、ねじれが解けます。偏光が液晶分子の層に到達すると、光はねじれることなく真っ直ぐ通過します。 2番目の偏光子に到達すると、それも通過します。つまり、視聴者はディスプレイを明るく見ます。 LCD技術は電流（電子が通過する）の代わりに電界を使用するため、消費電力が低くなります。
画像がくっつく原因は何ですか？
LCD画像の固着の原因は、液晶材料内にイオン性不純物が蓄積することです。わずかなDC電圧が発生すると、帯電した不純物が電極を動かし、逆電圧場を形成します。電源を切ると、逆電圧が発生し、LCD分子がLCDの他の部分とは異なるねじれになり、画像がくっついているように見えます。時間が長くなるほど、より多くの不純物が移動し、逆電圧が大きくなり、イメージングの固着が悪化します。
画像の貼り付け品質をテストする方法
上に示した黒/白のチェス盤の画像を使用する：
- 2時間静止画像を作成してから、1分間50％グレーに変更します。 8％NDフィルターを使用して、問題がないかどうかを確認します。
- 8時間静止画像を作成し、30分間電源を切り、8％NDフィルターを使用して50％グレーに変更します。
画像の貼り付けを回避する方法
-
TFTLCDディスプレイで「固定」画像を2時間以上使用しないようにしてください。
-
LCD画面を15分以上使用しない場合はスクリーンセーバーを使用し、1時間以上使用しない場合はディスプレイの電源を切ります。
-
静止画像を表示する必要がある場合は、明確な境界線の代わりにブロックパターンを使用してみてください。ミディアムグレーの色相を使用し、2つの異なる色の境界で中間のグレーレベルに対称な色を使用してみてください。時々境界線を徐々にずらしていきます。
-
LCDメーカーの場合、水は優れた溶媒であるため、液晶材料に大量の不純物を生成する可能性のある水分を吸収しないように、窒素ガスまたは乾燥空気を使用して空気にさらされる液晶材料を保護するようにしてください。適切な液晶材料とそのメーカーを選択するのと同様に、ファブの湿度を制御することも非常に重要です。液晶材料が異なれば、吸湿能力も異なります。液晶材料の工場が異なれば、不純物の管理に関しても能力が異なります。高純度はコストが高くなる可能性があるという事実にもかかわらず、高純度の液晶材料を使用し、LCDディスプレイドライバーのDCを取り除く回路を設計することで、画像の固着の問題を回避できます。
画像の貼り付きの問題を修正する方法
CRTで一般的な「焼き付き」の問題とは異なり、画像の貼り付けの問題は永続的ではありません。しばらくすると回復します。保持された画像の消去を迅速に行う1つの方法は、画面を真っ黒なパターンで4〜6時間オンにすることです。さらに速くしたい場合は、ディスプレイを35〜50°C程度の環境に1〜2時間置くことができます。この高温は動作温度範囲内であるため、LCDパネルに損傷を与えることはありません。
この記事は、Orient Display（Bellevue、WA）のエンジニアリングリード兼マーケティングマネージャーであるBillCheungによって書かれました。詳細については、こちらをご覧ください 。
