公開されたキーホルダー：サンプルパーツの概要

サンプルパーツの背景

マークフォージドパーツは、信じられるように見られなければならないことがよくあります。私たちの部品はすぐにアルミニウムと同じくらい強いと見込み客に信じてもらいたいのですが、ほとんどの人は実際に私たちを信頼するために繊維強化サンプル部品を手に入れる必要があります。幸いなことに、私たちは使いやすいサンプル部品要求システムを作成しました。このシステムでは、すべてのユーザーが当社の材料の強度を実証する部品を要求できます。最も人気のあるサンプルパーツは、2つのキーチェーンセットです。最初のキーチェーンには繊維のないナイロンが含まれ、2番目のキーチェーンには連続炭素繊維強化のオニキスが含まれています。

サンプル部品の注文を履行することは、口で言うほど簡単ではありません。私たちは、重要な生産目標を持ってすべての部品を社内で生産しています。満足のいく月の間に、2つのサンプルキーホルダーの3000セットを作成して送信します。月に6000個の部品を製造することは不可能ではありません。ただし、独自の設計上の考慮事項がいくつかあります。

1. 部品は実質的に効率的である必要があります。顧客への出荷から多くの材料を転用することなくこのスループットを達成するには、部品は小さく、繊維を無駄にしない必要があります。
2. 印刷が失敗しないようにする：これらのサンプルパーツの需要を満たすために、24のビルドで印刷します。これにより、サンプルパーツのプロセスでの人的労力を最小限に抑えながら、プリンターの稼働時間が増加します。ただし、これは、24のパーツのいずれかが失敗した場合、ビルド全体を妨害する可能性があることを意味します。これは受け入れられないので、これらの部品は印刷するのに信じられないほど信頼できるものでなければなりません。
3. 後処理なし：このボリュームでは、パーツをビルドプレートからすぐに郵送する準備がほぼ整っている必要があります。

キーホルダーのような単純な部品でさえ、設計上の考慮が必要です。この投稿では、これらの各パーツの設計方法について説明します。

ナイロンキーホルダー

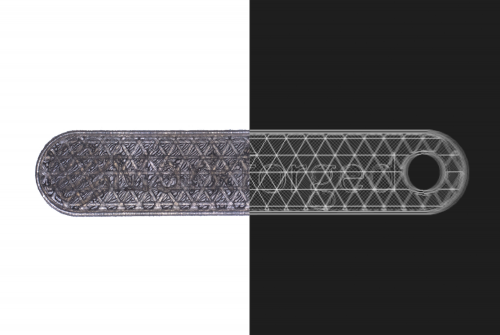

ナイロンのみのキーチェーンがコントロールとして機能します。ナイロンはもはやベースプラスチック材料ではありませんが、このキーチェーンは、基本構成で印刷された最も延性のある材料の機械的特性を表し、観察者が部品の内部構造を見るのに十分な半透明性も備えています。結果として得られる部品は頑丈ですが、順応性があります。誰でも簡単にパーツを曲げることができます。基本構成では、50％の三角形のインフィルと100umのレイヤーの高さで印刷します。このインフィルは、この合成画像ではっきりと見えます。これは、バックライト付きのナイロンプリント（左）と、スライスソフトウェアEigerのスクリーンショットを示しています。内部の三角形の膜は、重量を制限し、反りを減らしながら、サンプル部品に強度を与えます。

レタリングでさえ、これらの部品でテストおよび検証する必要があります。ナイロンはオニキスよりも寸法安定性がわずかに低いため、各文字が正しく印刷されるようにフォントを手動で変更しました。

Onyx-CCFキーホルダー

ナイロン部品とは対照的に、オニキスと連続炭素繊維部品は、最高品質の繊維で強化された最強の熱可塑性プラスチックから作られています。しかし、高品質の素材だけでは力を発揮できません。これにより、設計上の大きなトレードオフが発生しました。安価で信頼性の高い製造を保証しながら、部品をどれだけ強力に製造できるでしょうか。これまで、当社のより強力なキーホルダーは、コントロール部分と繊維強化部分の明確な違いを示すために、ナイロンとともに可能な限り多くの連続炭素繊維を使用していました。これにより、パーツは事実上壊れにくく、理解しやすくなりましたが、印刷の信頼性も低下したため、ビルドの成功率は許容できませんでした。信頼性を高め、コストを削減するには、再設計が必要でした。

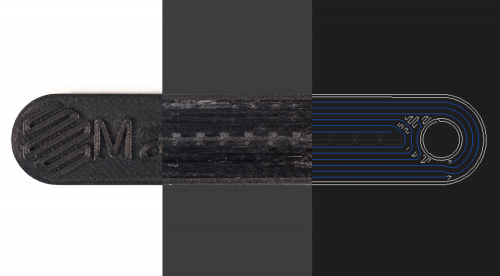

オニキスとカーボンファイバーのサンプルパーツの3つのパーツの断面図。パーツの外側（左）、パーツの内側の断面図（中央）、およびパーツのアイガースライス（右）が画像を構成します。

目的を達成するために、サンプルパーツに2つの重要な変更を加えました。まず、熱可塑性プラスチックをナイロンからオニキスに変更しました。これにより、繊維でより確実に印刷できます。次に、繊維充填レジームを完全充填からシェルに変更しました。シェルパーツは、パーツの中心から繊維の大部分を取り除くことにより、パーツ内のファイバーを大幅に削減します。これにより、強度の低下を最小限に抑えながら、繊維を大幅に削減しました。実行中、パーツには3つのファイバー領域があります。パーツの最上層と最下層に完全な同心円状の塗りつぶしを、中間層に単一リングの同心円状の塗りつぶしを行います。上の合成画像は、対応するアイガーパーツレイアウトに合わせて印刷されたパーツの外観/内部ビューを示しています。

サンプルパーツは、アウトリーチプログラムの成功に不可欠です。それらを戦術的に設計することで、私たちは自分たちの支出に見合う最高の価値を得ることができます。
