オームの法則実践実験：電圧・電流・抵抗の測定と検証
必要な材料
- 科学用電卓、または算術計算用の鉛筆と紙
- 6ボルト電池（新品・フル充電）
- 1 kΩ〜100 kΩの抵抗器（精密メタルフィルムタイプ推奨）
1 kΩ〜100 kΩ範囲内での実施を推奨します。より低い値ではアンペアメーターの内部抵抗が読みを歪め、非常に高い値ではボルトメーターの並列抵抗が回路の実効抵抗を変化させます。この帯域内ではメーター影響が最小限に抑えられ、計算値と測定値が数パーセント以内で一致します。
相互参照
Lessons In Electric Circuits, Volume 1, Chapter 2: “Ohm’s Law” – この実験の基礎テキスト。
学習目標
- ボルトメーター、アンペアメーター、オームメーターの正確な使用
- 実回路へのオームの法則適用
- 測定誤差とその要因の解釈

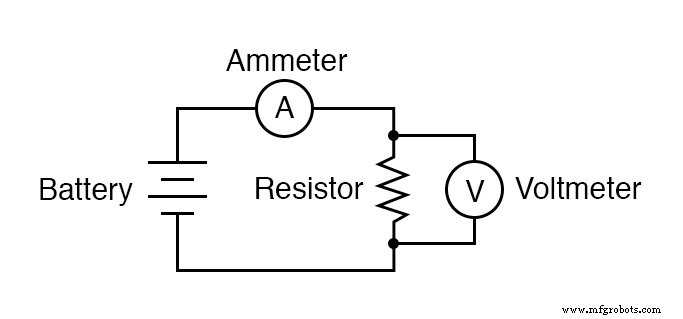

回路図

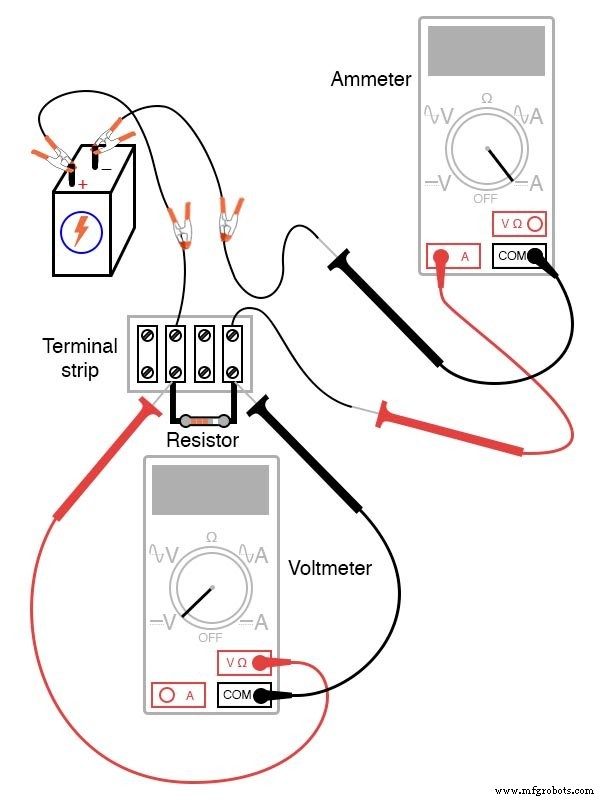

図解
ステップバイステップ手順
- アソートから抵抗器を選び、マルチメーターを適切なレンジに設定して抵抗を測定。測定中に端子を触れず、人体抵抗の影響を避ける。
- 測定抵抗値を記録しておく。
- 単一電池・単一抵抗器回路を構築（端子台が適するが、ブレッドボードやシンプルな配線でも可）。
- マルチメーターを適切な電圧レンジに設定し、通電状態で抵抗器両端の電圧降下を測定。この電圧を記録。
- マルチメーターを最高電流レンジに切り替え、回路を断ってアンペアメーターを電池と抵抗器の直列に挿入。オーバーレンジにならず最も強い指示が出るレンジを選択。
- 電流読みを記録、先に記録した抵抗と電圧とともに控える。
- 測定電圧と抵抗からオームの法則（I = V/R）で電流を計算。測定電流と比較。
- 逆算も実施：測定電圧と電流から抵抗を計算（R = V/I）し、測定抵抗と比較。
- 最後に、測定抵抗と電流から電圧を計算（V = I × R）し、測定電圧と検証。
- すべての測定値と計算値は数パーセント以内で一致すべき。大きな不一致はメーター精度の問題を示唆。
- 異なる抵抗器で全工程を繰り返し、抵抗変化が電流にどう影響するか観察（電源電圧は一定）。
クイックリファレンスとして、オームの法則計算機でその場で結果を検証できます。
関連ワークシート
- Basic Voltmeter Use Worksheet
- Basic Ohmmeter Use Worksheet
- Basic Ammeter Use Worksheet
- Simple Circuits Worksheet
これらのワークシートで概念を強化し、実データでの追加練習が可能です。
