NANDゲートS-R対応ラッチ
部品と材料
- 4011クワッドNANDゲート(Radio Shackカタログ番号276-2411)
- 8ポジションDIPスイッチ(Radio Shackカタログ番号275-1301)
- 10セグメント棒グラフLED(Radio Shackカタログ番号276-081)
- 6ボルトのバッテリー1個
- 3つの10kΩ抵抗器
- 2つの470Ω抵抗器
注意! 4011 ICはCMOSであるため、静電気に敏感です!
相互参照
電気回路の教訓 、第4巻、第3章:「論理ゲート」
電気回路の教訓 、第4巻、第10章:「マルチバイブレータ」
学習目標
- 有効なラッチ回路の原理と機能

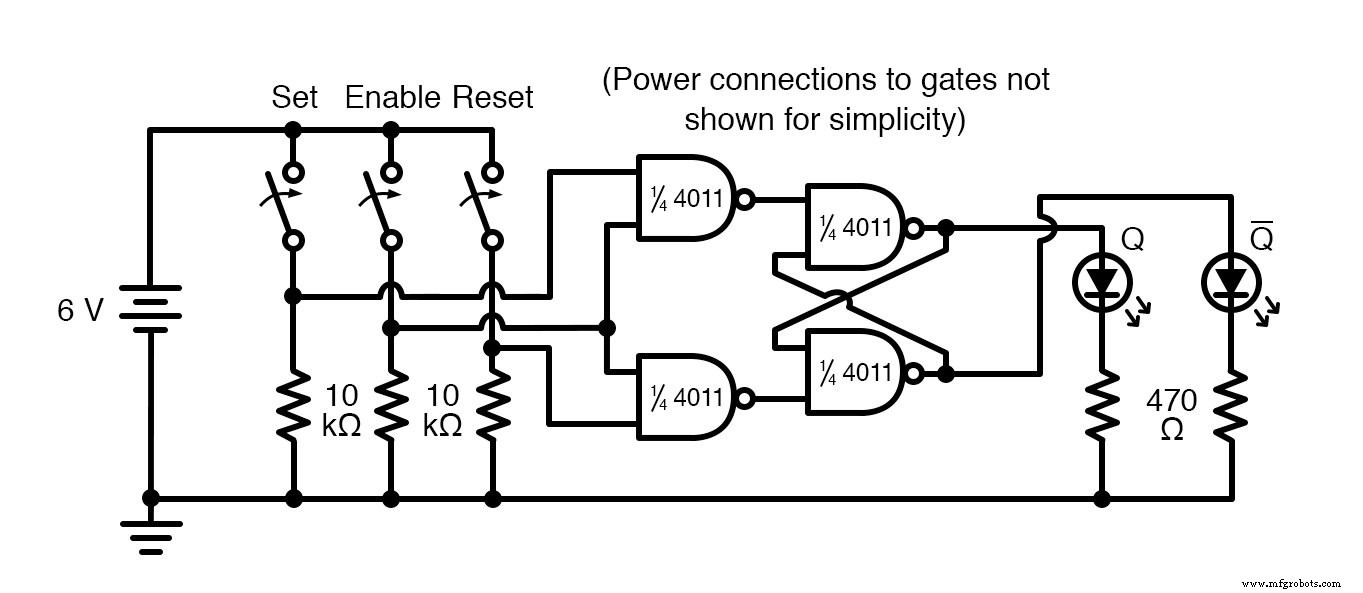

回路図

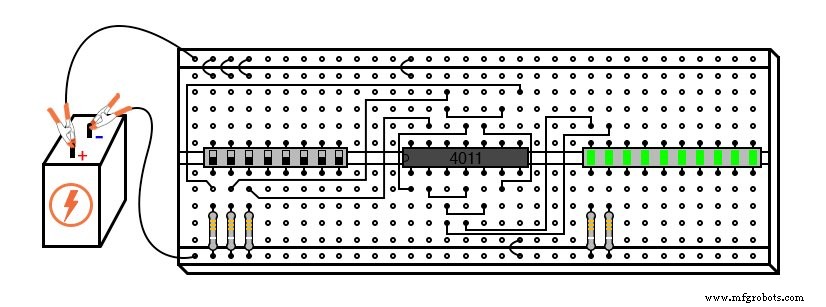

イラスト
手順

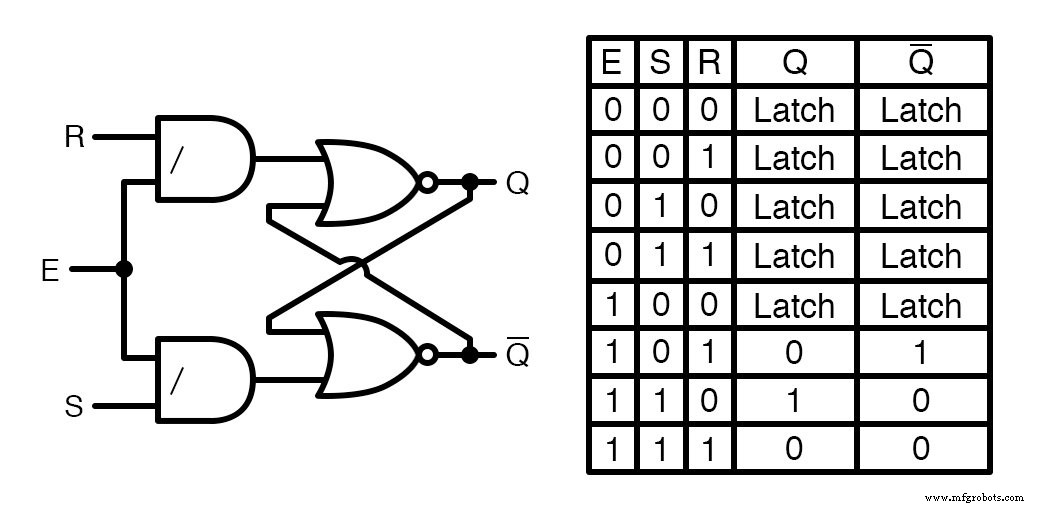

この回路はNORゲートの代わりにNANDゲートを使用しますが、その動作はNORゲートSRラッチの動作と同じです(「ハイ」セット入力ドライブQ「ハイ」および「ハイ」リセット入力ドライブQ-「ハイ」ではありません)、3番目の入力の存在を除いて:有効。イネーブル入力の目的は、セットおよびリセット入力が回路の出力ステータスに影響を与えることを有効または無効にすることです。
イネーブル入力が「ハイ」の場合、回路はNORゲートのS-Rラッチのように機能します。イネーブル入力が「ロー」の場合、セットおよびリセット入力は無効になり、出力には何の影響も与えず、回路はラッチ状態のままになります。
この種のラッチ回路(ゲートS-Rラッチとも呼ばれます) )、2つのNORゲートと2つのANDゲートで構成できますが、NANDゲートの設計は、単一の集積回路で4つのゲートすべてを使用するため、構築が容易です。
関連ワークシート:
-
ラッチ回路ワークシート
