Fusion 360旋削機能完全ガイド：5つのサブ機能を徹底解説
Fusion 360の旋削における5つのサブ機能と、それらを活用して次のプロジェクトを成功させる方法を学びます。
Autodesk Fusion 360には、マシニストが複雑なプロジェクトを1つの合理化されたソリューションで作成するのを支援する多くの機能があります。例えば、Fusion 360の旋削機能を使えば、マシニストは2次元旋削部品をプログラミングし、ストックシミュレーションでツールパスを検証して、モデル、ストック、工具、ワークホールディングとの干渉やエラーを特定できます。ユーザーはプロジェクトを迅速に作成・プログラミングできます。この記事では、Fusion 360の旋削における5つのサブ機能を詳しく解説します。
Fusion 360の旋削機能
Fusion 360の旋削機能には、プロファイル荒加工と仕上げ戦略、ストックシミュレーション、丸ホルダ、カスタムホルダ、プロファイルコーナー制御が含まれます。旋削工具を使用すると、設計者はセンターを越えて切削し、摩耗工具による小さなナブを除去し、モデルから形状を選択し、ツールパス作成を簡素化できます。荒加工オプション（ピッキング、プロファイリング、溝入れなど）にもアクセスでき、工具摩耗を軽減しながら難削材を管理できます。仕上げ加工では、各ツールパスに組み込まれた摩耗補正機能を活用して、部品が正しいサイズになることを保証できます。
これら5つのサブ機能を詳しく見ていきましょう：

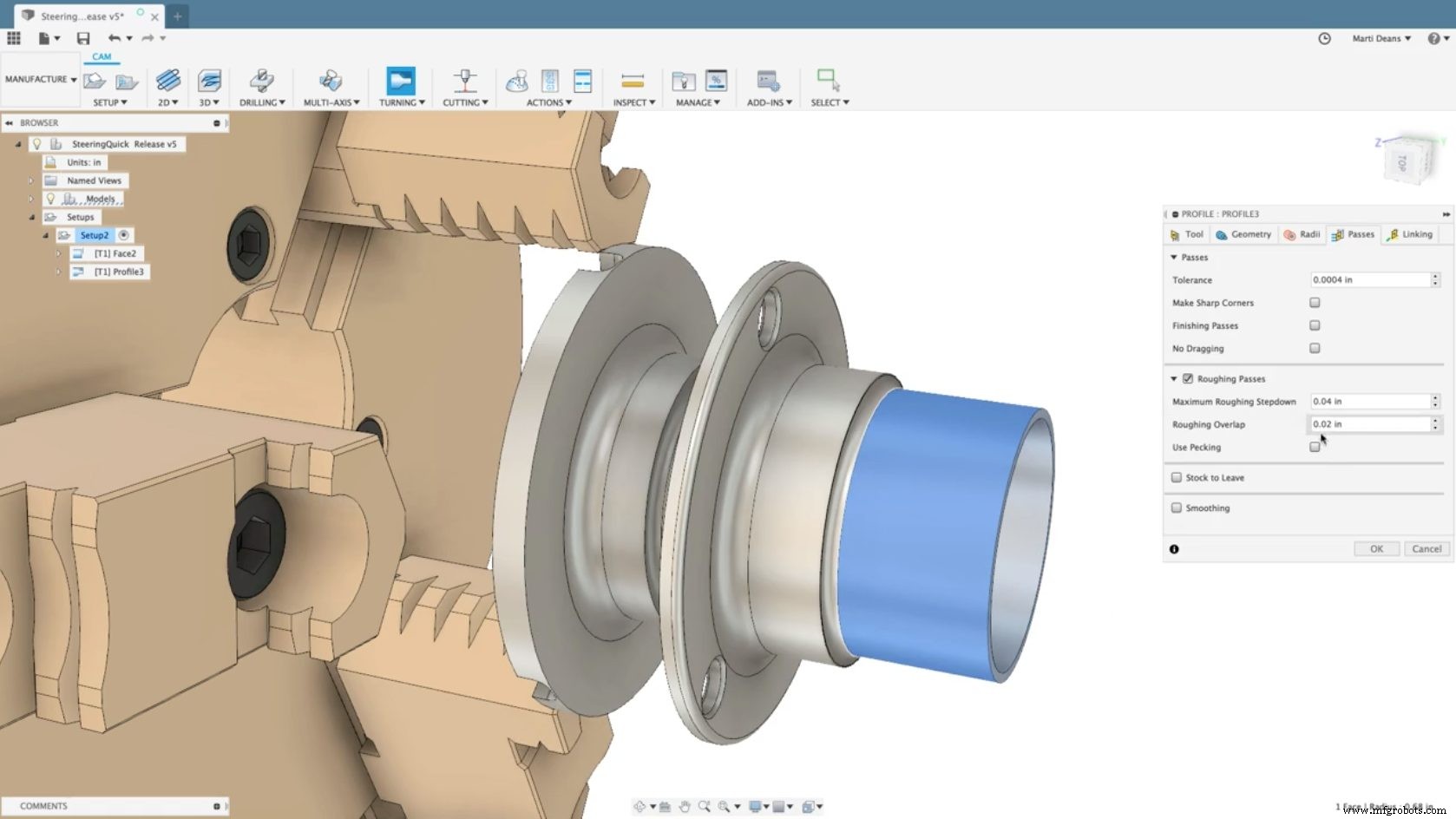

1. プロファイル荒加工と仕上げ戦略
接線拡張を使用すると、旋削プロファイル形状を前面または背面で接線方向に延長でき、それぞれの延長距離を定義します。他の工具のためのスペースを作るために追加材料を加工する際に役立ちます。プロファイル旋削の荒加工と仕上げでは、形状タブで接線拡張を操作できます。延長距離は、延長方向に沿った測定距離で定義されます。
一方、工具制限機能では、Z制限が切削工具に関してどのように使用されるかを定義できます。

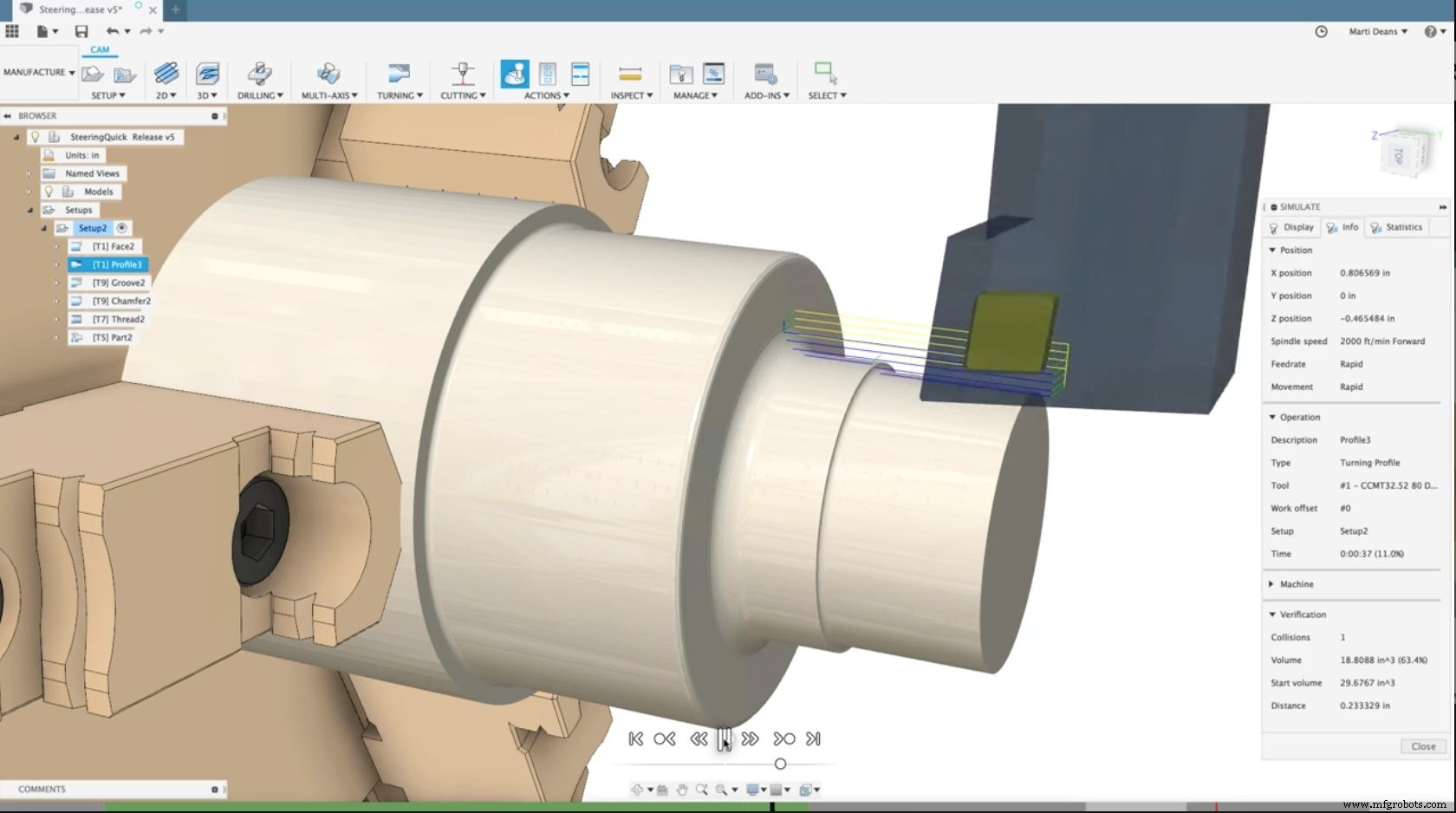

2. ストックシミュレーション
ストックシミュレーションは、小さな部品、公差、関連ツールパスのシミュレーションに役立ちます。
3. 丸ホルダ
逃げ角を持つ丸ボーリングバーを使用して、丸シャンク工具をツールパス検証とシミュレーション用に正確にモデリングできます。したがって、丸ボーリングバーは内径溝入れ工具と一般溝入れ工具に適用可能です。
4. カスタムホルダ
一般工具やボーリングバー用のカスタム工具ホルダを定義できます。ホルダの先行角と後行角パラメータを操作し、正確な作成とストックシミュレーション結果を確保できます。
5. プロファイルコーナー制御
プロファイルコーナー制御機能では、設計者が部品の外側コーナーでの旋削ツールパスを定義できます。「シャープコーナーにする」パラメータを使用すると、デフォルトの選択肢（アーク付き丸みコーナー）をアークなしのシャープコーナーに変更できます。
Fusion 360は新機能の追加と既存機能の改善を続けています。設計者とエンジニアは、利用可能な各機能を知り活用することで、Fusion 360プラットフォームを最大限に活用できます。
Fusion 360とその統合旋削機能を今すぐお試しください！
