サブパネルの適切なサイズの容量を決定する方法は？

サイズ設定 適切 サブパネルまたはメインラグの容量

サブパネルまたはメインラグ（NECではリモートパネルとも呼ばれます）は、家庭のメインブレーカーボックスまたはロードセンターの下流に設置される小さなサービスパネルです。一般に、サブパネルは施設の別のセクションに設置する必要があります。納屋、ガレージ、ワークショップ、または特定の用途向けの建物の他の部分。

サブパネルまたはメインラグを配線するには、サブパネルの定格容量が電化製品およびサブパネルに接続されているその他の負荷ポイントで使用される電力のピーク量を超えてはならない特定の負荷ポイントに適したサブパネルのサイズを計算することが非常に重要です。例えばアウトレットとレセプタクル。

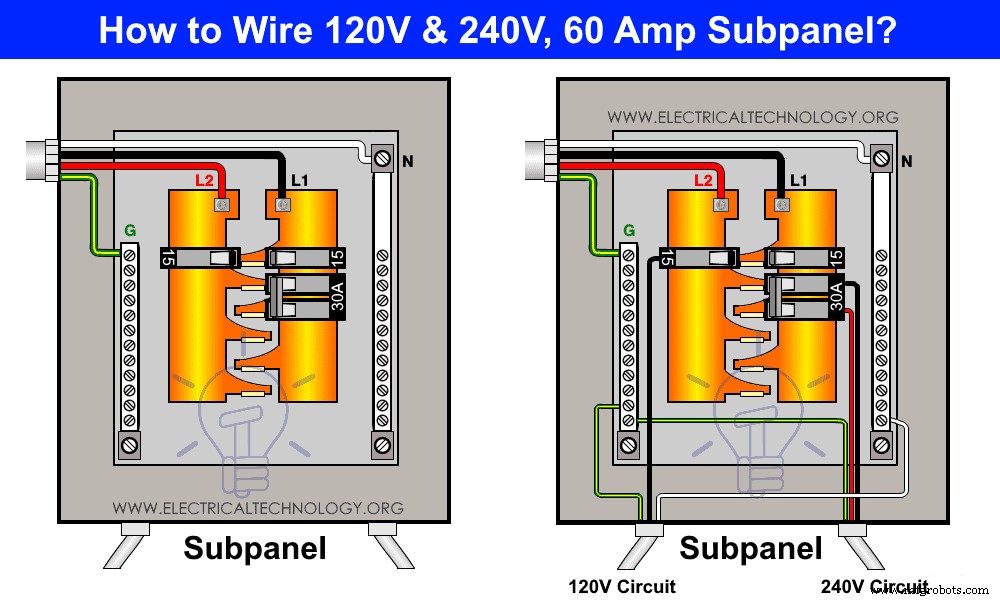

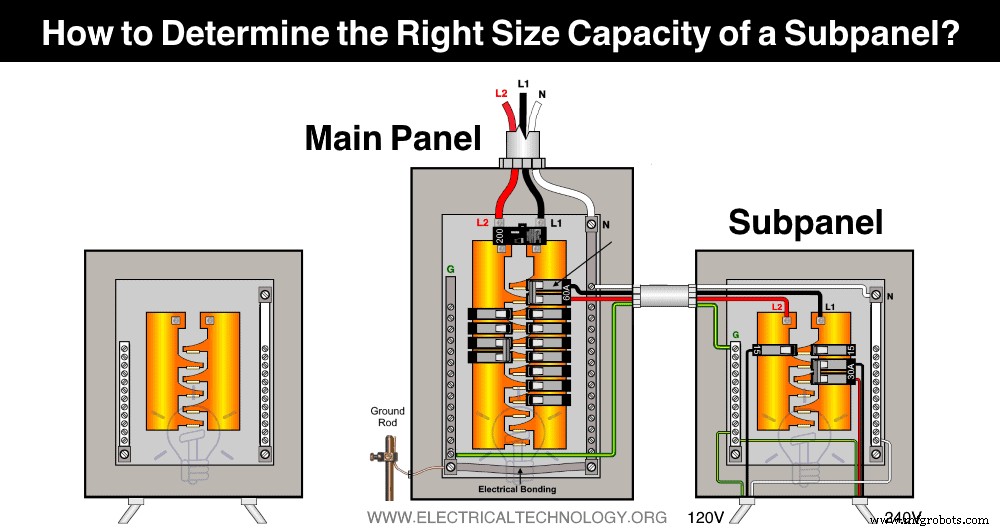

サブパネルは、2極の240Vブレーカーとアース線を使用して、2本のホットワイヤー（ホット1とホット2）を介してフィーダーを介してメインパネルに配線されます。サブパネルのニュートラルは、120V回路、GFCI / AFCIコンセント、および240V回路を含むブレーカーがある場合にのみ必要であることに注意してください。メインサービスパネルではアースとニュートラルがすでにアースされているため、サブパネルでのボンディングは不要であることに注意してください。

メインパネルとサブパネルの目的は同じです。つまり、どちらも有線回路を制御し、電気事故、感電、サージから保護します。主に、サブパネルは、追加の回路スペースを提供し、回路に個別の制御と安全性を提供するために使用されます。

サブパネルのサイズ設定

サブパネルの容量と回路スペースの適切なサイズを見つける方法を知るために、以下の基本的な例に従ってみましょう。

例：

たとえば、次のワット数定格を持つ3つの回路用のサブパネルを設置する必要があるとします。

• 一般照明=120V、1500 W
• 1 xコンセント：120V x 12A =1440 W
• 1 x電気ヒーター：240V x 23.3A =5600 W

解決策：

通常、一般照明やその他の小型家電製品は、15Aまたは20A、120Vの単極ブレーカーに接続されます。エアコン、給湯器、電気レンジ、衣類乾燥機などの大型家電製品は、20A-50A、240Vの2極ブレーカーに接続されています。

ワット数の計算

サブパネルの定格を見つけるには、サブパネルまたはメインラグに接続する必要のあるアプライアンスの合計ワット数を集計する必要があります。

1500 W + 1440 W + 5600 W = 8540 W

アンペアの計算

これで、アプライアンスの定格電流を簡単に見つけることができます。電圧レベルは120Vと240V（US）であるため、最高レベルの電圧、つまり240Vを選択する必要があります。

I =P / V

場所：

• I=アンペアの電流
• P=ワット単位の電力
• V=ボルト単位の電圧

値を入力する：

I =8540 W / 240V

I = 35.6A

安全率

高温で回路ブレーカーを適切かつスムーズに動作させるには、計算された総アンペア容量に125％（1.25）の安全率を掛ける必要があります。

1.25 x 35.5A = 44.48A

将来の拡張

安全のため、計算値に20％のアンペア数を追加することをお勧めします。このようにして、将来、必要に応じて回路を追加する可能性があります。

20％x 44.48A = 53.38A

推定値に基づいて、サブパネルに次に利用可能で適切なサイズのメインスイッチブレーカーは60Aです 。

60Aサブパネルのフィーダーワイヤーの適切なサイズは6ゲージです。距離が140フィート（42メートル）を超える場合は、6ゲージのワイヤーではなく4ゲージのワイヤーを使用する必要があります。

サブパネルのスペースと回路

この例では、合計3つのブレーカー（1x単極と1xトウポール）が必要です。つまり、これらのブレーカーは合計4つのスペースを占有します。この場合、最小の4スペース、8回路のメインラグが必要です。将来の拡張負荷では、8.5kWの負荷ポイント用に設計された60A用の6スペース、12回路サブパネルを選択することをお勧めします。
