6 つの PCB アプリケーションの最も包括的な紹介

私たちの生活に欠かせない電子機器。毎日、これらの製品は、料理、掃除、娯楽など、家の周りでさまざまな作業を行うのに役立ちます。電子機器には、家の外でも多くの PCB アプリケーションがあります。これらのデバイスが機能するためには、PCB とも呼ばれるプリント回路基板に大きく依存しています。これらの基板は、非導電性材料を使用して作成され、銅板からエッチングされたパッド、ライン、その他の機能が組み込まれています。

現在、PCB には、片面、両面、多層 PCB など、さまざまな種類があります。一部の PCB はリジッドですが、他の PCB はフレキシブルです。硬質部分と軟質部分の両方を組み合わせたものもあります。

前述のように、PCB には幅広い用途があります。この記事では、最も一般的な PCB アプリケーションを 6 つ紹介します。

家庭用電化製品における PCB の応用

全体的な PCB アプリケーションに関して言えば、消費者向け電子機器が最も重要な部分を占めています。家庭用電化製品とは、コンピューター、スマートフォン、キッチン家電など、人々の毎日のデバイスを指します。

家庭用電化製品は大量に入手できるため、それらを制御するために使用される PCB も、需要を満たすために大量に生産する必要があります。このような膨大な量の PCB の品質と均一性を維持するために、それらを製造する企業は厳格な品質管理手段と業界標準に準拠する必要があります。最終製品が最適に機能することを保証します。

1.1 PCB を使用する一般的な家電

PCB を搭載した家電製品の数は膨大です。以下にいくつかの例を示します:

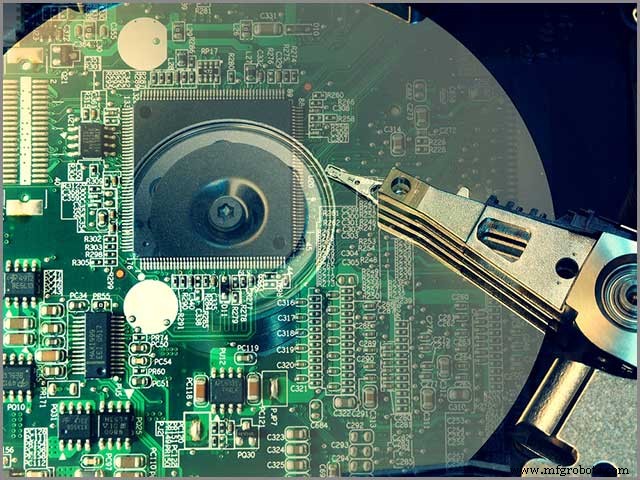

1.1.1 コンピューター エレクトロニクス

すべてのラップトップとデスクトップには、コアに PCB が搭載されています。コンピューターに関連する画面やその他の周辺機器にも PCB が含まれています。

1.1.2 PCB アプリケーション —モバイル デバイス

今日、タブレットやスマートフォンは人々の日常生活に欠かせないものになっています。これらのデバイスには、目覚まし時計や GPS としての機能など、さまざまな機能があります。

1.1.3 PCB アプリケーション —録音デバイス

マイク、デジタル カメラ、カムコーダーなどの録音デバイスには、適切に動作するのに役立つ内部 PCB があります。

1.1.4 家電

電子レンジ、コーヒー メーカー、冷蔵庫、電気オーブン、およびその他の電化製品は、PCB を使用する電子部品で動作します。

1.1.5 エンターテイメント システム

TV セットからビデオ ゲーム コンソールまで、エンターテインメント システム全体が PCB 上で動作します。

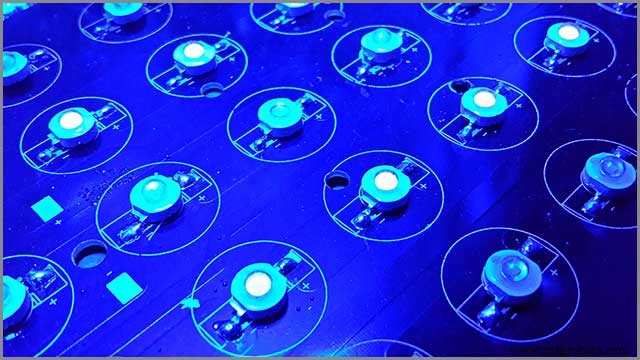

PCB のライト アプリケーションをご存知ですか?

長年にわたり、LED 照明ソリューションは、その低エネルギー消費、優れた光出力、および疑いのない効率により、多くの業界でますます人気を博しています。 LED照明とプリント基板を一体化することで、照明の汎用性が高まります。プリント回路基板は、特にインジケータやディスプレイに関して、LED 照明ソリューションのアプリケーションを増やします。

2.1 PCB LED の一般的な用途

2.1.1 電気通信業界

さまざまな通信機器が、LED ディスプレイとインジケータを制御するために PCB を使用しています。この業界では、使用される材料の密度が高いため、耐久性の高い軽量 PCB が好まれます。優れた熱伝達特性により、アルミニウム PCB は FR4 バリアントよりも優れています。

2.1.2 PCB アプリケーション —コンピュータ業界

PCB アプリケーションのもう 1 つの分野 明らかなのは、コンピュータ業界です。ほとんどのラップトップおよびデスクトップのインジケータとディスプレイは、PCB ベースの LED を備えています。コンピューター技術は熱に非常に敏感な傾向があるため、アルミニウム ベースの PCB が非常に好まれています。

2.1.3 PCB アプリケーション —自動車産業

ダッシュボード インジケーター、ブレーキ ライト、ヘッドライト、およびその他のパネル ディスプレイには、LED スクリーンが使用されています。耐久性と手頃な価格のため、PCB LED が好まれます。

2.1.4 ストアフロント アプリケーション

ビジネス サイネージやディスプレイでは、ますます PCB LED が使用されています。ほとんどの企業は、カスタマイズ可能な画面を使用して顧客を店舗に誘導しています。

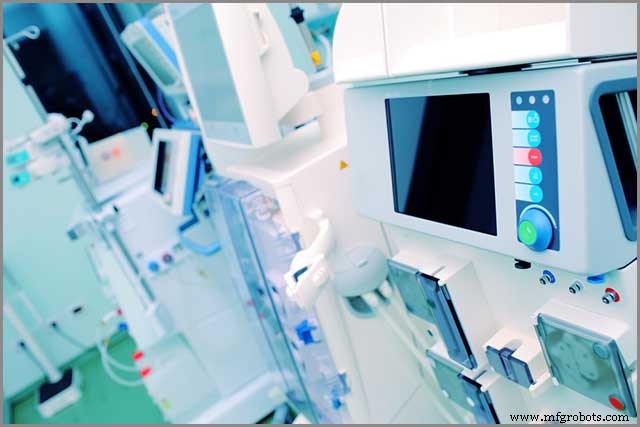

PCB は医療施設でも重要です

ヘルスケア業界では、特に診断、治療、監視機器に関して、膨大な数の電子機器が毎日使用されています。電子機器がますます効率的になるにつれて、それらの医療アプリケーションも進化します。

医療用電子機器は、プリント回路基板に大きく依存しています。この業界のすべての PCB は、医療機器の固有の要件に対応するために高度に専門化されている傾向があります。高密度相互接続プリント回路基板 (HDI PCB) は、医療アプリケーションに関しては通常好まれます。使用中の屈曲を可能にするために、この業界の PCB は柔軟な基材を備えている場合があります。

3.1 PCB アプリケーション —信頼性の必要性

医療業界は影響を受けやすい。したがって、医療用 PCB は、信頼性と均一性を確保するために、他のほとんどの分野で使用される PCB よりも高い基準の対象となります。

3.2 PCB を使用する一般的な医療機器

医療分野での PCB アプリケーションは、年々増加しています。以下は、最も頻繁に使用される医療用 PCB アプリケーションのリストです:

パーソナルおよびヘルスケア モニター

スキャン機器

内部デバイス

制御システム

顕微鏡などの科学機器

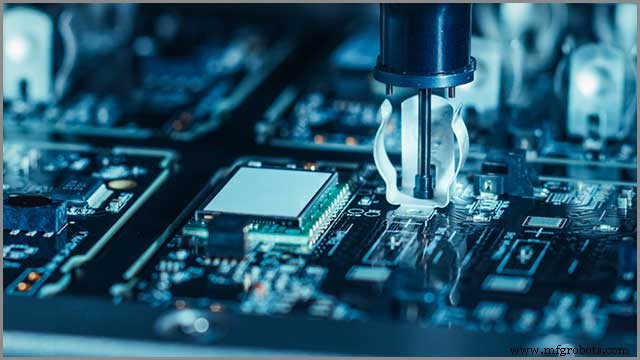

PCB を使用する一般的な産業用デバイス

製造施設や工場では、多くの場合、仕事を遂行するために電子機器に依存しています。したがって、プリント回路基板の高出力アプリケーションは、この分野では非常に一般的です。 PCB によって制御される産業用設備は、乱暴な取り扱い、振動する機械、有毒化学物質などの過酷な条件に耐えなければならないことがよくあります。したがって、産業用電子機器で使用される PCB は、これらの困難な条件に適合する必要があります。

そのために、設計者は厚い銅のプリント回路基板を好みます。これらの PCB は、標準オンスのバリアントよりも比較的豊富です。厚い銅 PCB は、大電流アプリケーションやバッテリー充電器を効果的に促進します。

産業機器

製造業で使用されるほとんどの電動ドリルには、PCB エレクトロニクスが搭載されています。 PCB を中核とするその他の産業機器には、電気プレスが含まれます。

電源装置

太陽光発電コージェネレーション デバイス、DC-AC インバーター、およびその他の多くの電力制御デバイスは、PCB エレクトロニクスに依存しています。

測定機器

製造プロセスで温度、圧力、およびその他の変数を測定および制御するために使用されるほとんどすべての機器は、プリント回路基板を使用しています。

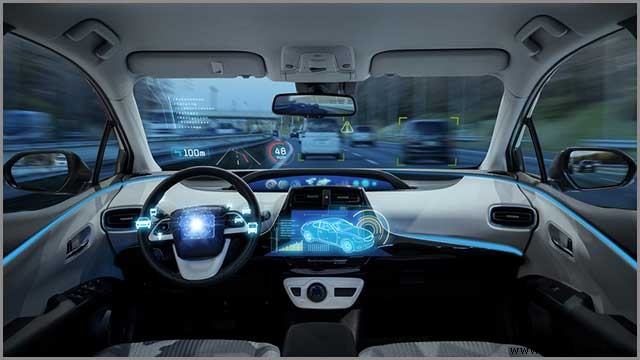

PCB は車内でどのように検出されますか?

今日製造されているすべての自動車は、フロントガラスのワイパーとヘッドライト スイッチにしか電子回路が搭載されていなかった過去とは異なり、さまざまな機能を実行するために電子部品を使用しています。現代に製造された自動車は、プリント回路基板を新しい用途に組み込むことで、電子回路技術を最大限に活用できます。

今日の自動車のセンサー アプリケーションは、高周波信号で動作する PCB を利用しています。現代の技術はレーダー技術を使用しています。車は死角を監視し、衝突を回避できるようになりました。このようなシステムは、交通安全と運転体験を向上させます。

5.1 PCB アプリケーション —自動車業界における一般的な PCB アプリケーション

5.1.1 周囲のモニター

多くの新しい自動車モデルには、ドライバーが距離を判断し、死角を正確に監視するのを支援する広範な安全システムが付属しています。全周囲監視システムは、カメラまたはレーダーを利用して、近くの物体をドライバーに警告します。

5.1.2 PCB アプリケーション —ナビゲーション機器

最新の車両の多くには、なじみのない地域でドライバーに道順を案内するナビゲーション デバイスが組み込まれています。 GPS コンピューターは現在、ほとんどの車に標準装備されています。

5.1.3 制御システム

燃料レギュレータ、エンジン管理システム、電源、およびその他の自動車制御システムは、PCB ベースの電子機器を使用してリソースを管理および監視します。

5.1.4 PCB アプリケーション —ビデオおよびオーディオ デバイス

現代の車には、車両を音楽デバイス、ラジオ、またはスマートフォンに接続するのに役立つ高度なダッシュボードが備わっています。一部のファミリーカーには、乗客用の映画スクリーンもあります。これらのビデオおよびオーディオ デバイスは、PCB ベースの電子機器を利用しています。

PCB の幅広い航空宇宙用途

自動車産業と同様に、航空宇宙部門にも PCB の幅広い用途があります。この業界の PCB には、高度な精度と耐久性が求められます。ロケットやジェット機は通常、大気中を移動する際に多くの乱気流を経験するため、そのようなストレスに耐える場合、通常の PCB は役に立ちません。メーカーは、軽量、小型で、振動による損傷に強いフレキシブル PCB を代わりに使用しています。

使用中の技術的な問題を回避するために、航空宇宙 PCB は非常に正確である必要があります。これらの PCB が最適に機能することは、乗組員の安全にとって非常に重要です。

6.1 PCB アプリケーション —PCB を使用する一般的な航空宇宙機器

6.1.1 モニタリング機器

ロケットや飛行機のコックピットやエンジン内で使用されるほとんどの監視機器には、PCB が組み込まれています。これらの計測器には、圧力センサー、加速度計、トルク センサー、マイク、および力センサーが含まれます。この製品は、車両の機能を監視し、地上管制との通信を可能にします。

6.1.2 PCB アプリケーション —試験装置

航空機が正しく機能するのを助けるだけでなく、PCB はこれらの車両の開発とテストに不可欠な役割を果たします。 PCB は、特に振動、構造、または飛行試験手順中にデータを収集するのに役立つ試験装置で重要な役割を果たします。収集されたデータは、より効率的で安全な航空機の開発に役立ちます。

結論

プリント回路基板は、さまざまな分野で不可欠な役割を果たしています。電子デバイスを使用する業界では、PCB が必要です。プリント回路を使用しているアプリケーションに関係なく; PCB は、信頼性が高く、耐久性があり、費用対効果が高くなければなりません。 WellPCB では、お客様固有のニーズに合わせた最高品質の PCB ソリューションを提供しています。当社の製品は厳格な業界標準に準拠しており、すべてのデバイスが期待どおりに機能することを保証します。

私たちの製品と私たちがサービスを提供している業界についてもっと知りたいですか?詳細については、今すぐお問い合わせいただくか、当社の Web サイトをご覧ください。
