AM ループアンテナ:知っておくべきことすべて

AM ブロードキャストラジオ受信機の構築は、楽しいプロジェクトになる可能性があります。ただし、AM 信号が弱いなど、特定の制限によってラジオ体験が妨げられる場合があります。 AM 受信は、電気ノイズやその他のさまざまな干渉源の影響を受けやすいため、注意が必要です。ほとんどの受信機にはアンテナが内蔵されていますが、必要な明瞭な受信を得るには十分ではありません。ありがたいことに、この問題を解決するには AM ループアンテナが必要です。

AM受信を改善するには、外部アンテナが不可欠です。そこで、AM ループアンテナのすべてを紹介するためにこの記事を書きました。

飛び込みましょう!

AM ループアンテナ

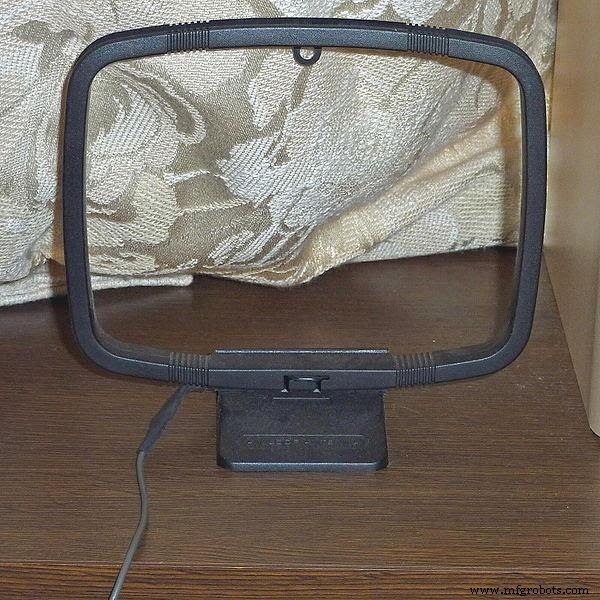

正方形のループアンテナ

AM ループアンテナという名前は、非導電性フレームの周りに絡み合った銅ケーブルのスパイラルまたはコイルを備えたラジオアンテナです。非導電性フレームは X 形状で、2 つの木材を組み合わせて形成されています。 AM ループは、幾何学的形状、ひし形、四角形など、さまざまな形状にすることができます。

スパイラルループアンテナには、X 型フレームのエッジの外側から始まる銅の巻線が付いています。そして、このアンテナは中心に向かって曲がりくねったコルク抜きの形をしています。エッジワインドループアンテナでは、銅ケーブルが X 型のエッジを一周します。

エッジ巻き AM ループアンテナ

ただし、両方のループスタイルのワイヤの端は、可変 365 ピコファラッドコンデンサに接続されています。したがって、AM ループアンテナは、ラジオ局の適切な周波数または遠く離れた局にも同調します。

さらに、他のタイプの AM ループアンテナには、大きなループアンテナと小さなループアンテナがあります。

大型ループアンテナは、アンテナが 2 つの広いローブ (反対方向) の電波に敏感になるようにする 2 つのローブ放射パターンを備えています。さらに、これらのアンテナは自己共振型で、受信と送信の両方で機能します。

一方、小さなループアンテナは、動作波長と比較して周囲が小さくなります。放送受信機の受信と送信に小さなループアンテナを使用できますが、周囲が小さいため、受信のみに役立ちます。良い例は、ほとんどの AM ブロードキャストラジオの内蔵フェライトループアンテナで、アンテナの非効率性があります。

AM ループアンテナの作り方

これは、さまざまなループアンテナスタイルよりも効率的なシンプルな AM ループアンテナ構造です。さらに、AM ラジオの受信範囲を広げる安価な方法です。以下の回路図をチェックしてください:

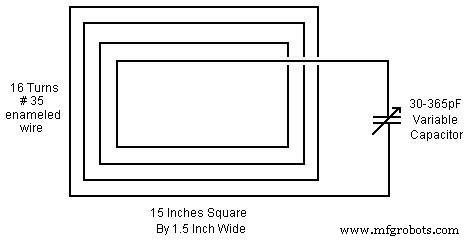

回路図

回路部品

この AM ループアンテナには、以下が必要です。

1.(1) #35エナメル銅線

2. (1) 15インチ角棒

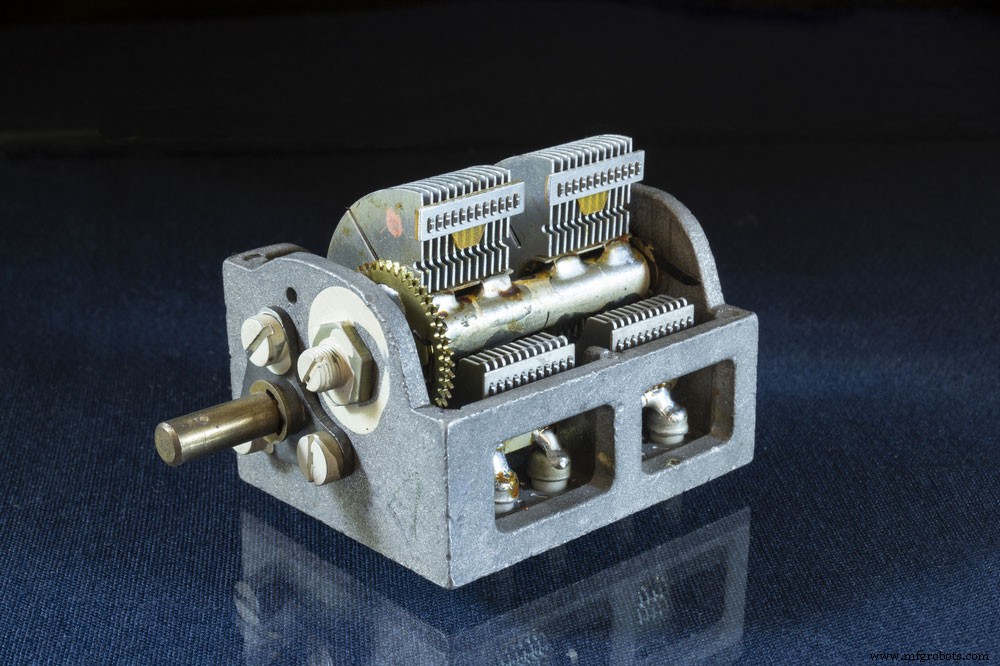

3. (1) 30-365pF バリコン

回路操作

振幅変調ループアンテナの主な目的は、AM ラジオの受信を大幅に改善することです。さて、上記の回路は、AMラジオの感度を向上させることができる設計です。したがって、AM 受信が改善されます。

それだけではありません。

この回路では、ワイヤーをラジオに接続する必要はありません。AM ラジオをこのループアンテナの近くに設置し、可変コンデンサを微調整し、ラジオのチューニングを変更するだけです。

ループアンテナアセンブリ

このアンテナの組み立ては簡単です。まず、銅線を正方形のフレームに 16 回巻きます。次に、各辺の長さ 15 インチ、幅 1.5 インチを見積もります。これにより、550 ～ 1700 kHz の標準的な AM 通信周波数帯域をカバーできます。

エッジ巻きループアンテナの作成方法

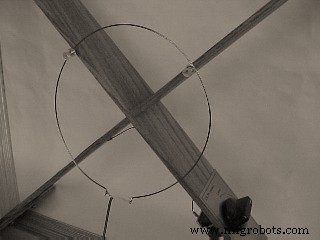

まず、1 x 6 インチの木片 2 つで X を作成します。形ができたら、ハンドソーで 0.5 インチの深さのスロットを 8 つにきれいに切ります。次に、各スペースを 4 つの側面に分け、それぞれ 0.5 インチの大きさにします。

次に、22 ゲージの銅線ケーブルを手鋸で作成したスロット全体に折り曲げます。また、フレームの外側部分にラインを巻いてください。

最後に、可変コンデンサをフレームの特定の場所に配置しません。次に、銅線の両端をコンデンサの端子に接続できます。

操作方法

AM ラジオを弱い局に合わせたい場合は、簡単なアンテナ設計が最適です。

したがって、このアンテナを使用するには、まずラジオをアンテナの近くまたは上に置きます。次に、コンデンサーのダイヤル (アンテナ回転子として機能します) を、受信の改善に気付くまでゆっくりと微調整します。ループアンテナは指向性があるため、受信が改善されるまで移動することをお勧めします。

アプリケーション

AM ループアンテナは、航空機の方向探知機などの方向探知装置で機能します

航空機の方向探知機

ラジオ受信機で高周波を受信するためにも使用できます。
ループアンテナは超高周波送信機としても機能します
RFID デバイスでループアンテナを使用して、送信機の位置を見つけることができます
AM ループアンテナは、特に信号が強い場所では、屋内の UHF テレビアンテナとしても機能します。信号の受信が弱い場所ではない
AM ループアンテナがコンパクトな送信アンテナとして機能する場合があります。また、プロではない無線通信事業者のほとんどは、ダイポールアンテナやフェライトアンテナなどの従来のアンテナを配置するスペースがない場合、ループアンテナを使用します。

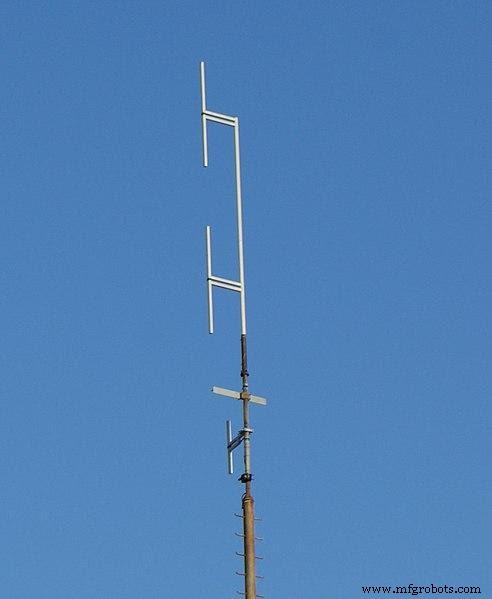

垂直ダイポールアンテナ

AM ループアンテナの接続方法

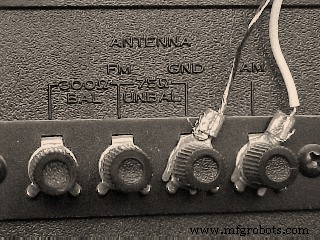

直径約 6 インチのソリッド銅線の 1 つのループで、AM ループアンテナをラジオ受信機に簡単に接続できます。また、銅線の端がアンテナ端子になります。次に、アンテナ端子を同軸ケーブルの両端にはんだ付けします。また、ラインのもう一方の端を剥がして受信機に接続します。したがって、受信機 (アンテナチューナー) が AM ループアンテナからの放送信号を調整できるようになります。
