2600mAhリチウムイオン電池：仕様・機能・回路設計・実用ノウハウ

リチウムイオン電池は、リチウムイオンが負極から正極へ移動する充電式電池です。媒質は電解質で、充放電時に移動が起こります。メモリ効果なし、低自己放電、高エネルギー密度で、EVやモバイル機器のモバイルバッテリーとして普及しています。代表例が本稿で扱う2600mAh電池。効率的な電力供給とコンパクトさがユーザーに好評です。

2600mAhの意味

mAh/mAhrはミリアンペアアワーの略。1アンペア＝1000ミリアンペアなので、2600mAh＝2.6アンペアアワー。つまり1アンペアの電流を2.6時間供給可能という意味です。

mAhはモバイルバッテリーが1時間に供給できる電流量を示します。充電時間は残量とスマホ電池容量により変動。例えば空の2000mAh電池なら約2時間でフル充電可能です。

2600mAh電池の電気的データシートと仕様

• 最低電圧カットオフ：3V
• 最大Ah定格：2600mAh
• 推奨最大充電カットオフ電圧（満充電上限）：4.2V
• 充電時許容ケース温度：0℃〜45℃、放電時：-20℃〜60℃
• 推奨充放電レート：0.52A
• 管理温度下での急速充放電レート：1.3A
• 過充放電保護回路内蔵型あり。無保護品は高放電性能だが危険
• 公称電圧：3.7V、内部インピーダンス：70mΩ
• パルス/管理温度下での最大充放電レート：2.6A

ポイント： 購入・使用前に2600mAh電池の潜在的危険性を必ず確認してください。

2600mAh電池の充電方法

定電流定電圧（CC/CV）方式で充電します。継続的に0.52A電流と4.2V定格充電器が必要。端子電圧が4.2Vに達したら充電停止。

放電時も同様のパターンですが値が異なります。接続負荷が0.52A未満の電流を消費するよう定格設定し、約3.1Vに達する前に電池を切り離します。

2600mAh電池を用いたシンプルな回路

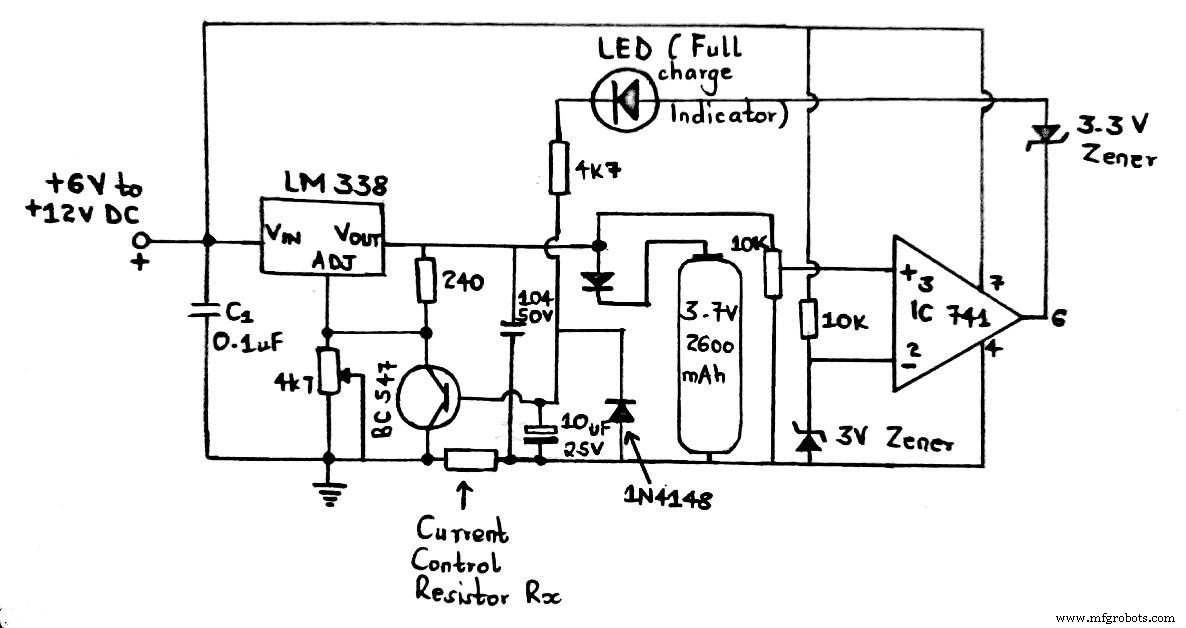

上図はIC 741ベースのオペアンプ、LM338 ICレギュレータ、2600mAh電池で構成されます。

Rx計算式：

Rx = 1.2/0.6 = 2Ω/0.5W

固定抵抗値が必要な場合：

V_O = V_REF(1 + R2/R1) + (I_ADJ × R2)

条件：R1 = 240Ω、R2 = 4.7kΩプリセット値、V_REF = 1.25V。ADJ電流は約50µAで無視可能。

回路設計手順

• 10kプリセットスライダをグランド位置に固定
• 入力に最低6Vを供給
• 47kΩポテンショメータで電池接続点間の電圧を正確に4.2Vに調整
• 10kプリセットを徐々に調整しLED点灯直前でエポキシ接着剤で固定

注意： 上記工程では電池を接続しないでください（オートカットオフシステム実現のため）。

充電完了確認時は、指定ポイントに2600mAh電池を接続し電源ON。LED点灯で充電完了を示します。

5. 2600mAh電池の寿命は？
   常用で約2年。500回以上の充放電サイクルが可能。

2600mAh電池の用途

安定した電力使用を要するバッテリ駆動用途で活躍：

• DCドリル
• LED懐中電灯
• ドローン・クアッドコプター

• 非常灯
• ヘアトリマー

実用例の一つがモバイルバッテリ回路。携帯可能で屋外での緊急充電に便利です。

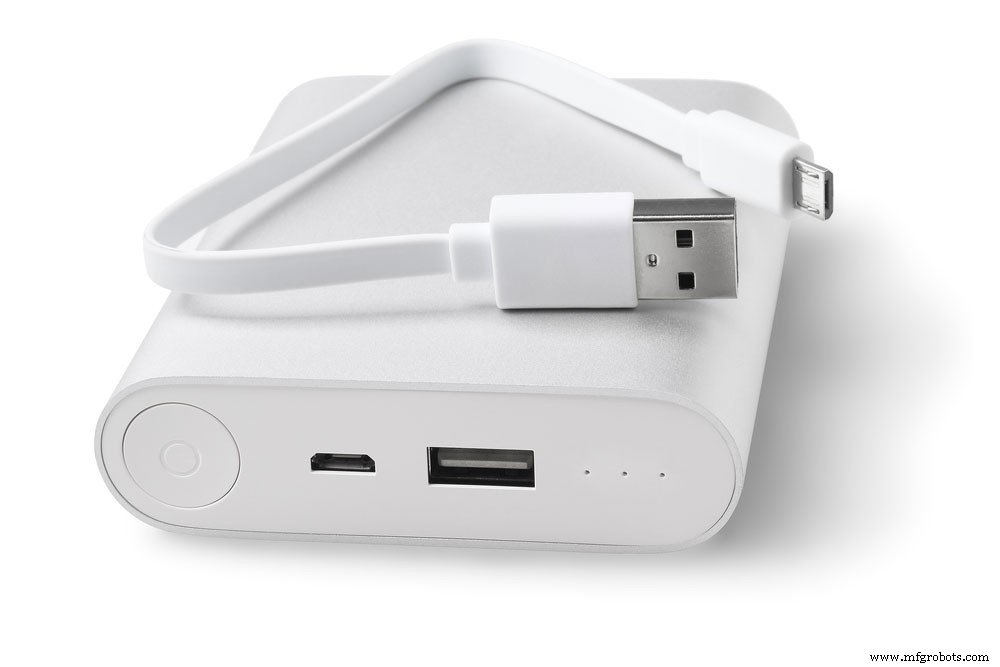

モバイルバッテリ回路はスマホ充電用の出力端子と、コンパクトな筐体に収めた2個の18650 2600mAh電池で構成。

• 使用前は入力電圧8.4Vで充電
• 満充電後は充電器から外し、電圧レベル3.8V（標準値）に。各電池電圧低下で総電圧7.6Vに
• 回路内のダイオードで最終出力時に5.2Vまで降圧。2Ω抵抗で出力電流制御

注： 出力側のスマホに合わせて抵抗値を調整すれば、最適かつ効率的な充電が可能。

• スタンバイ状態達成後、モバイルバッテリとして使用可能

結論

2600mAhはバッテリ選定において疑いようのない有力オプションです。多くは保護回路内蔵システム（追加保護として）やバッテリパックとして統合されています。

新旧・使用済み未使用の混在は電池寿命に悪影響。購入時は混在を避け、電子タバコやベイピングデバイスへの使用も避けてください。

2600mAh電池についてご質問があれば、お気軽にお問い合わせください。
