BC558 PNPトランジスタ：仕様、ピン配列、用途

トランジスタは、電力や電気入力信号のスイッチングや増幅を行う電子部品です。したがって、ある端子に電流や電圧を印加することで、他の端子を流れる電流を制御できます。トランジスタには、バイポーラ接合トランジスタ（BJT）などいくつかの種類があり、さらにPNP型とNPN型に分類されます。本記事では、PNPトランジスタの一種であるBC558トランジスタに焦点を当て、そのピン構成、用途、特徴、動作原理、代替品について解説します。

BC558トランジスタとは？

BC558トランジスタは、TO-92パッケージに収められたBJTで、スイッチングおよび増幅用途に使用されます。PNPトランジスタのファミリーに属します。

BC558 PNPトランジスタ：仕様、ピン配列、用途 — トランジスタのTO-92パッケージ

BC558トランジスタで最良の結果を得るには、駆動負荷が30Vを超えないようにし、適切なベース抵抗を選定・適用してください。

BC558トランジスタのピン構成

BC558トランジスタには、コレクタ、ベース、エミッタの3つの端子（ピン）があります。

ピン1／コレクタピン：電流が内部へ流れ込みます。
ピン2／ベースピン：トランジスタのバイアスを制御します。
ピン3／エミッタ端子：電流が外部へ流れ出ます。

BC558の特徴

BC558トランジスタの主な特徴と仕様は以下の通りです。

最大連続コレクタ電流：100mA、ピークコレクタ電流：200mA
最大コレクタ・エミッタ間電圧およびコレクタ・ベース間電圧：30V、最大エミッタ・ベース間電圧：5V
ピークベース電流：200mA
最大コレクタ損失：500mW、最大遷移周波数：100MHz
最大保存・動作温度範囲：-65℃～+150℃
DC電流利得（hFE）範囲：110～800
スルーホール実装、パッケージタイプ：TO-92-3、TO-226-3

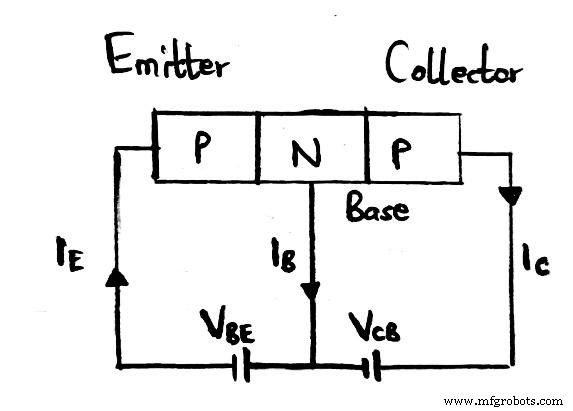

BC558トランジスタの動作原理

BC558は以下のメカニズムで動作します。

ベース端子に電流が流れていない場合、コレクタとエミッタは導通状態（クローズ）となり、順バイアスモードでトランジスタがオンになります。一方、ベースに電流が流れると、コレクタとエミッタは非導通状態（オープン）となり、逆バイアスモードでトランジスタがオフになります。

重要なポイント

ベース側がトランジスタの導電率を制御し、エミッタがトランジスタの電流を伝達します。
コレクタとエミッタは正極（+）、ベースは負極（-）です。
バイアスされたトランジスタでは、エミッタとコレクタ間に最大100mAの連続電流が流れます（飽和領域）。飽和領域では、ベース・エミッタ間電圧が約900mV、コレクタ・エミッタ間電圧が約200mVになります。
ベース電流を遮断すると、トランジスタはカットオフ領域に入り、ベース・エミッタ間電圧は約660mVになります。

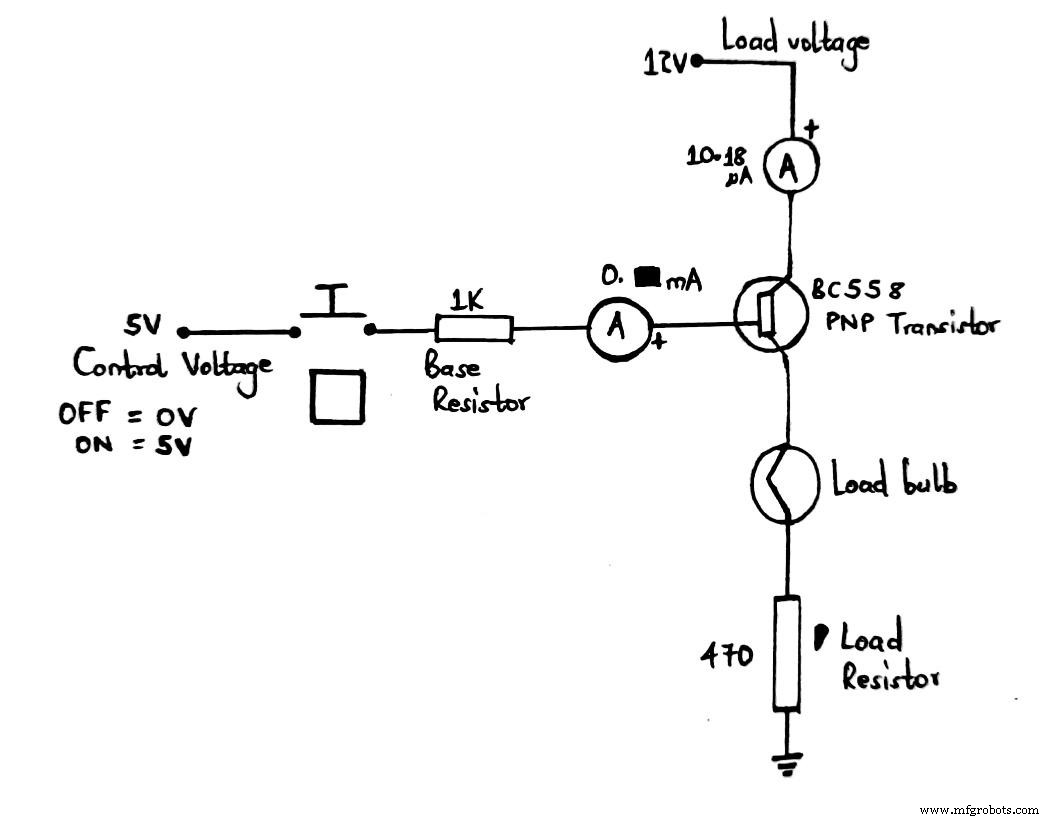

理解を深めるため、BC558トランジスタの2つの用途例を見てみましょう。
