押しボタンスイッチの配線：概要、機能、タイプ、仕組み、およびアプリケーション

回路や機械を制御する簡単な方法が必要ですか？次に、押しボタンスイッチの配線が必要です。

押しボタンスイッチは、回路の電力または機械の動作を制御できます。照明を消したり、電子レンジのタイマーを開始したりするようなものです。

ただし、押しボタンスイッチにはいくつかの種類があり、正しいものを選択しようとすると混乱する可能性があります。

でも心配しないでくださいこの記事では、押しボタンスイッチについて知っておく必要のあるすべてのことと、簡単なスイッチを回路に配線する方法についても説明します。

始めましょう！

プッシュボタンスイッチとは何ですか？

押しボタンスイッチは、ボタンを押したときにのみ回路を制御したり、特定のアクションを実行したりできるオープンな触覚スイッチです。つまり、押すと回路の電源が入り、離すとコースの電源が切れます。

スイッチの種類に応じて、押しボタンはラッチ動作または瞬間動作で動作できます。

さまざまなプッシュボタン

また、メーカーは通常、プラスチックや金属などの頑丈で耐久性のある素材で押しボタンを作成するため、継続して使用しても摩耗しません。

さらに、押しボタンスイッチの表面は、平らなものでも、指ですばやく押したり押したりできる形状にすることもできます。

さらに、押しボタンスイッチを通常のスイッチと混同しないようにしてください。スイッチには永続的なオンとオフの位置がありますが、プッシュボタンには一時的なオンとオフの機能しかありません。また、押しボタンスイッチを押すと、もう一度押して離すまで、押しボタンの状態のままになります。

プッシュボタンの機能と技術仕様

ここでは、押しボタンスイッチの主な機能と技術仕様をリストしました。

機能

• 触覚フィードバックにより、クリック感が鮮明になります
• 最大5mSの接触バウンスがあります
• その誘電体は、最大250vACに1分間耐えることができます
• インサート成形端子は、スイッチ回路の磁束上昇を防ぎます
• スナップインマウスターミナルを備えています

技術仕様

• 触覚フィードバックモードの操作を使用します
• 最大50mA24VDC電力定格を備えています
• 絶縁抵抗：100vで100Mohm
• .55±0.69Nの操作力を備えています
• 最大100mOhmの接触抵抗があります
• 動作温度範囲は-20〜+70℃です
• 保管温度範囲は-20〜+70℃です

プッシュボタンスイッチタイプ

押しボタンスイッチの種類は次のとおりです。

• Arduinoプッシュボタン
• 瞬間的な押しボタン
• 2ポジションプッシュボタン
• ミニチュアプッシュボタン
• 押してスイッチの押しボタンを作成します
• 触覚プッシュボタン
• PCBプッシュボタンスイッチ
• 産業用押しボタン
• デュアルプッシュボタンスイッチ
• プッシュしてボタンスイッチを壊す
• 回路基板の押しボタンスイッチ
• パネルに取り付けられた押しボタン
• 押しボタンスイッチのロック
• 押してドアボタンを切り替えます

プッシュボタンはどのように機能しますか？

ほとんどの押しボタンスイッチは同じ動作原理を使用します。したがって、アクチュエータまたはボタンに圧力をかけると、内部のスプリングと接点が押し下げられます。さらに、このアクションは、スイッチの下部にある安定した接続に影響します。

さらに、スイッチを押すプロセスは、電気回路を閉じたり開いたりすることができます。もう一度ボタンを押すと、内部スプリングが収縮し、元の状態に接続されていた押しボタンに戻ります。

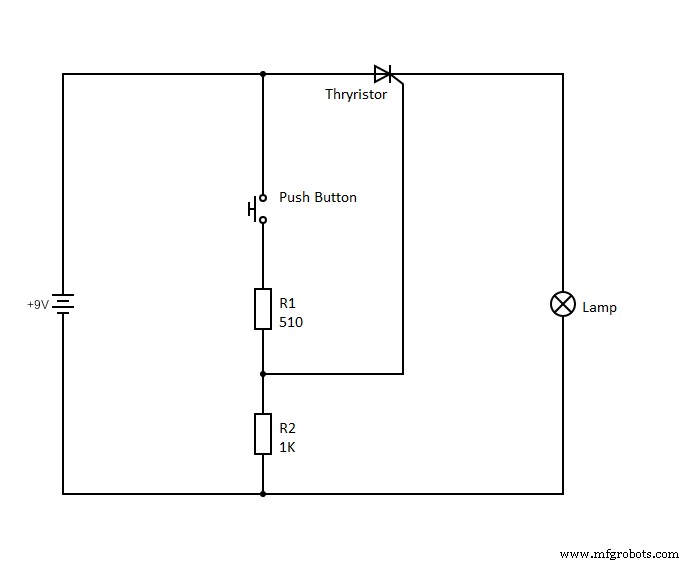

押しボタン回路図

さらに、通常の「開いた接点」または「閉じた接点」を備えた押しボタンスイッチから選択できます。

一時的な切り替えがある場合は、アクションを実行するためにコントロールにかける圧力を維持する必要があります。一方、ラッチスイッチは、ボタンをもう一度押して離すまで押したままにすることができます。

プッシュボタンスイッチの配線を配線する方法

スイッチの配線

使用する押しボタンは、セルフロック機能と5つのピンを備えた19mmの金属製押しボタンスイッチです。

5つのピンには、ノーマルクローズ（NC）ピン、ノーマルオープン（NO）ピン、2つのLEDピン、およびCパブリックピンが含まれます。

この構成では、黒と赤のワイヤーはLEDワイヤーを表し、黄色はNCワイヤーを表し、緑はパブリックCワイヤーを表し、青はNOワイヤーを表します。

押しボタンスイッチの配線を開始するには、緑色のCパブリックピンワイヤを電源のプラス端子に接続します。次に、赤色のLEDワイヤと、制御する回路またはアプライアンスのプラス端子を相互接続し、青色のNOワイヤに接続します。

次に、アプライアンスまたは回路のマイナス端子と黒いLEDワイヤーを取り、それらを電源の正極に接続します。

その後、ボタンを押して回路またはアプライアンスをアクティブにするとLEDが点灯し、非アクティブにすると消灯します。

または、上記と同じ手順を実行できますが、相互接続を青いNOワイヤーに接続する代わりに、黄色のNCワイヤーに接続します。

Arduinoを使用したプッシュボタンスイッチの配線

それらを押すと、押しボタンが切り替わり、回路内の2点間の接続が作成されます。このプロジェクトのボタンを押すと、Arduinoのピン13に接続された内蔵LEDがオンになります。

必要なもの

• Arduinoボード
• ブレッドボード
• 10kオームのプルダウン抵抗
• 瞬間的な押しボタンスイッチ
• フックアップワイヤー

ステップ

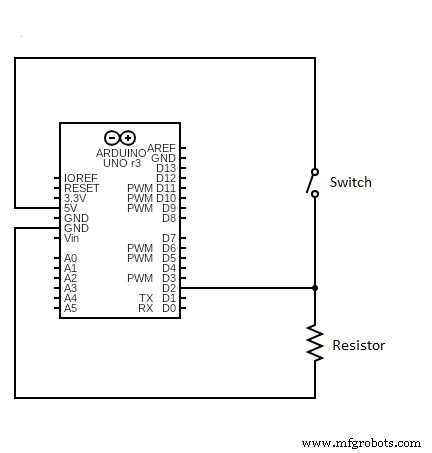

回路図

まず、3本のフックアップワイヤーをブレッドボードに接続します。次に、最初の2本（赤と黒）のワイヤーをブレッドボードの長い縦の列にリンクします。このプロセスにより、アースと5V電源にアクセスできます。

次に、3番目のワイヤを使用して、デジタルピン2とプッシュボタンの端子の1つを接続します。その後、同じ端子をプルダウン抵抗を介してグランドピンに接続します。また、2番目のボタン端子を5v電源ピンに接続します。

これで、プッシュボタンを押さなくても開いたままになります。したがって、押しボタンの2つの端子間には接続がありません。したがって、ピン2はプルダウン抵抗を介してグランドに接続されたままになり、LOW信号が読み取られます。

ただし、ボタンを押すと、閉じた状態になり、2つの端子間に接続が作成されます。次に、ピン2を5v電源に接続します。その結果、HIGH信号を読み取ることができます。

または、この回路で反対の接続を行うこともできます。たとえば、プルダウン抵抗は入力をHIGHに保ち、ボタンを押すとLOWになります。この場合、LEDは通常オンになり、ボタンを押すとオフになります。

興味深いことに、デジタルI / Oピンを外すと、LEDが継続的に点滅します。なんで？プラグを外すと入力が「フロート」するためです。つまり、LOW信号とHIGH信号の間をランダムに移動します。このため、この回路にはプルアップ抵抗またはプルダウン抵抗が必要です。

プッシュボタンスイッチの配線：アプリケーション

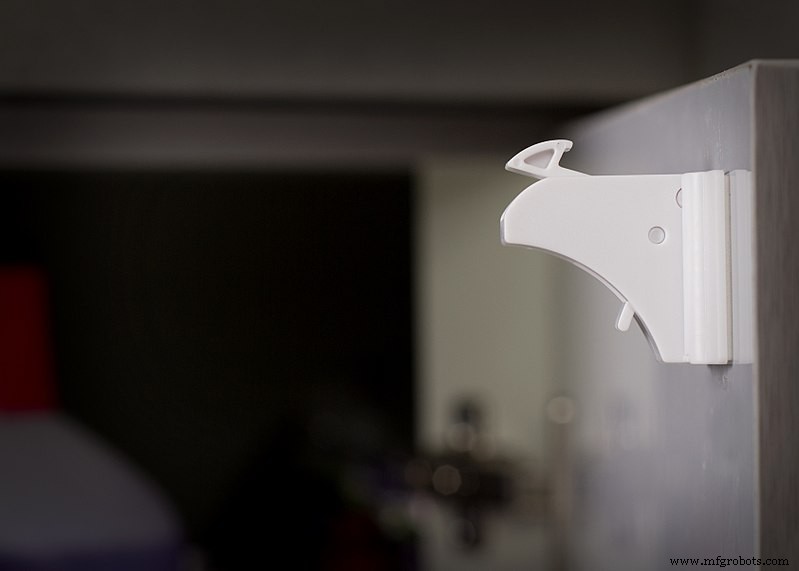

• 磁気ロック

磁気ロック

• 電卓

• キッチン家電

• 押しボタン式電話

• アーケードゲーム

• 照明スイッチ

• シャワーシステムとトイレのフラッシュ
• その他の機械的および電子的デバイス
• その他の家庭用および商用アプリケーション

最終的な考え

押しボタンスイッチは、プロジェクトでそれらを使用するためのさまざまな方法を提供します。ボタンを押す必要があるので、いくつかのアクティビティを簡単にすることもできます。ほとんどの場合、これらのボタンスイッチでデバイスのオン/オフが切り替えられますが、他にもさまざまな用途があります。

これらのプッシュボタンの一部には、現在のアクションを示すのに役立つLEDが付属しています。たとえば、赤は停止を意味し、緑はアクティビティのオンまたは開始を示します。良い例は、一般的に赤くて大きい非常停止ボタンです。

押しボタンスイッチについて他にご不明な点がございましたら、お気軽にお問い合わせください。喜んでサポートさせていただきます。
