MCP6004 データシート – 低消費電力クワッド オペアンプの考察

オペアンプ (Op-Amp) は、抵抗やコンデンサなどの外部コンポーネントと連携して電圧を増幅する電子デバイスです。したがって、MCP6004 は汎用タスクに最適であり、500pF の容量性負荷で標準 45 度の位相マージンを維持します。 MCP6004 データシート オペアンプの使用に関するガイダンスが必要な場合は、読み進めてオペアンプをよりよく理解してください。

MCP6004 とは?

図 1:ラップトップ付きポータブル スピーカー

MCP6004 は、高帯域幅ゲインと低消費電力で知られるクワッド 14 ピン汎用オペアンプです。また、この IC は 14 リード TSSOP、SOIC、および PDIP パッケージで入手可能で、高ゲイン アンプの設計に最適です。

MCP6004 ピン構成

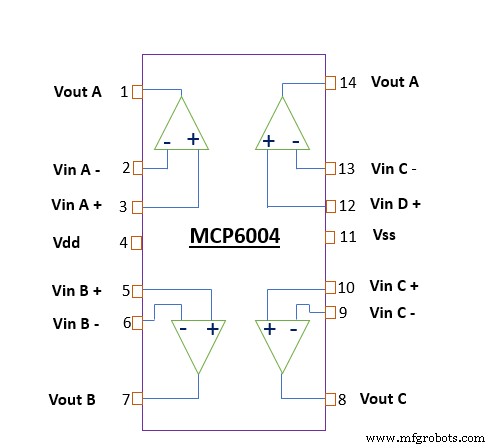

図 2:MCP6004 ピン配置図

ピン 1、7、8、14/ Vout A、B、C、D; IC 回路内の 4 つのオペアンプの出力ピン

ピン 2、6、9、13/ Vin – A、B、C、D; これらのピンは、オペアンプに存在する 4 つのオペアンプの反転入力ピンです。

ピン 3,5,10,12/ Vin + A,B,C,D; これらは、4 つのオペアンプの非反転入力ピンです。

4/ VD; 正のレール/電源 11/ Vss; グラウンド/ネガティブレール

MCP6004 の機能

MCP6004 の機能は次のとおりです。

• まず、1 MHZ のゲインを持つゲイン帯域幅積 (GBWP) です。したがって、低消費電力オペアンプです。
• 第二に、供給/動作電圧範囲が 1.8V から 6V です
• また、112dB の開ループ ゲイン
• 第 4 に、オペアンプの静止電流は 100uA で、出力ピン電流は 30mA です。
• 112dB の開ループ ゲイン
• MCP6004 はレール ツー レールの入出力を利用しています
• 最後に、オペアンプは温度範囲が広く、ほとんどの回路動作に適しています。

MCP6004 アプリケーション回路

ユニティ ゲイン バッファ入力を備えた計装アンプ

MCP6004 オペアンプのレール ツー レール入力および出力特性は、ユニティ ゲイン バッファ アプリケーションに最適です。

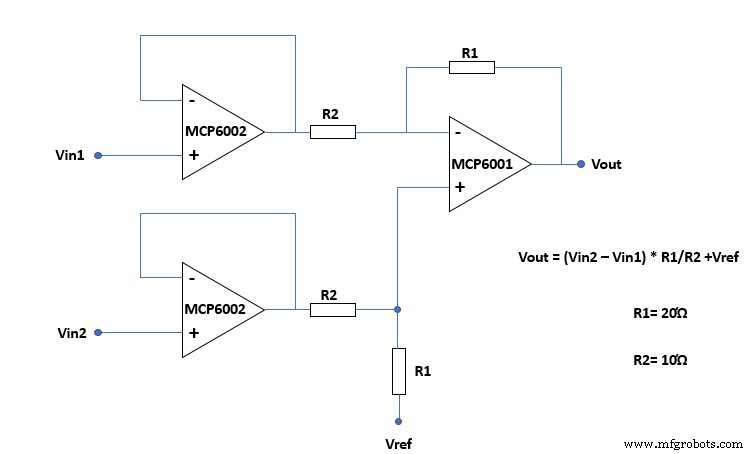

図 3:ユニティ ゲイン バッファ入力を備えた計装アンプ

さらに、帯域幅が広く静止電流が低いため、計装アンプ回路でのバッファリングに適しています。

アクティブ 2 次ローパス フィルター

MCP6004 は入力バイアス電流が小さいため、小さなコンデンサと大きな抵抗を使用してオペアンプを組み合わせることができます。

ただし、オペアンプをローパス フィルターとして使用すると、回路抵抗の増加に伴ってノイズが増加します。

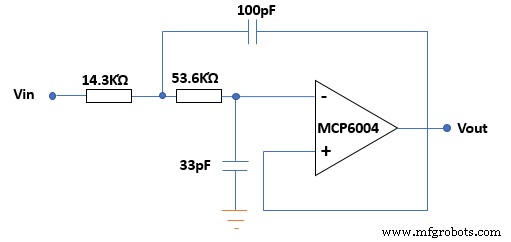

図 4:アクティブな 2 次ローパス フィルター

さらに、大きな抵抗と寄生容量を使用すると、周波数応答が変化します。また、オペアンプの帯域幅をフィルター カットオフ周波数の 100 倍以上に設定する必要があります。

したがって、このようなセットアップでは良好な増幅が保証され、システムは回路コンポーネントの許容誤差に対してより敏感になります。

クリアおよびサンプル CMOS アナログ スイッチを備えたピーク検出器

MCP6004 は、低入力バイアス電流、高入力インピーダンス、およびレール ツー レール入出力を備えています。したがって、ピーク検出アプリケーションに適しています。

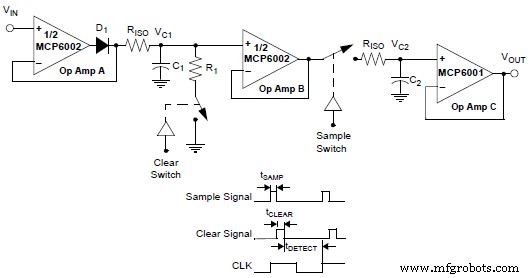

図 5:クリアおよびサンプル CMOS アナログ スイッチを備えたピーク検出器

MCP6004 アプリケーション

• ポータブル オーディオ プレーヤー
• アナログ フィルターとチューナー
• 電池式のデバイス
• 自動車用オーディオ設計
• 汎用アンプ

結論
