Rk3399:あなたがそれについて知る必要があるすべて

Raspberry Pi または Adafruit SBC 以外の別のオプションをお探しですか?それとも、ミニコンピューティングのニーズに対応する素晴らしい代替品が必要ですか?次に、RK3399 を理想的な選択肢と考えてください。

興味深いことに、RK3399 には、ハイパワー コンピューティング アプリケーションの実行を可能にする多くの魅力的な機能があります。ただし、ロック チップについて聞いたことがなく、試してみることに懐疑的である可能性があります。

しかしありがたいことに、この記事では、RK3399 とその回路アプリケーションについて知っておく必要があるすべてのことを学びます。

Rk3399 とは?

2016 年に RK3399 が登場し、その高性能と低消費電力の評判を獲得しました。

興味深いことに、RK3399 は、さまざまなコンピューティング、スマート デバイス、個人用モバイル インターネット デバイスで動作します。また、高度なコンピューティング機能を備えた一部の PC と SBC を構築することもできます。

実際、RK3399 は「Big.小さな建築。」さらに、2 つの強力な ARM Cortex CPU と Mali GPU を統合して、優れたグラフィック パフォーマンスを実現します。

ARM Cortex CPU

実際、RK3399 は高フレーム レートでビデオを再生するための強力なビデオ デコーダも提供します。さらに、完全な SDK/API 機能を備えたオペレーティング システムをサポートしているため、Android アプリケーション環境を作成できます。

さらに、最適化されたパフォーマンスを提供する RK3399 を備えたはるかに強力なハードウェアがあります。 RK3399 の存在により、このハードウェアは AI デジタル サイネージと POS マシンを処理できます。

Rk3399 の特徴

前述したように、RK3399 にはさまざまな強力な機能があり、コンピューティングのニーズに最適なオプションです。これらの機能を詳しく見てみましょう:

CPU

RK3399 には 2 つの ARM Cortex プロセッサが搭載されています。

• デュアルコア ARM Cortex-A72 MPCore プロセッサ
• クアッドコア ARM Cortex-A53 MPCore プロセッサ

どちらのプロセッサも、高性能、低消費電力、およびキャッシュされたアプリケーション プロセスを提供します。

RK3399 は、1 つの大きなクラスターと 1 つの小さなクラスターを含む 2 つの CPU クラスターも備えています。大きなクラスターには、RK3399 の高いパフォーマンスを担うデュアルコア Cortex-A72 があります。一方、小さなクラスターはクアッドコア Cortex-A53 を使用し、RK3399 の低消費電力を処理します。

さらに、RK3399 は、ARM アーキテクチャ v8-A 命令セットの完全な実装を特徴としています。また、メディアおよび信号処理を高速化するために、ARM Neon Advanced Single Instruction, Multiple Data (SIMD) もサポートしています。

興味深いことに、2 つのクラスター間のメモリの一貫性を維持する CC1500 機能もあります。また、Cortex-A72 は、48KB の L1 命令キャッシュと 32KB の L1 データ キャッシュを考慮に入れています。

同様に、Cortex A53 は、32KB の L1 命令キャッシュと 32KB の L1 データ キャッシュを別々に計算に入れます。両方の Cortexes は、4 ウェイ セット アソシエイティブと統合されています。

さらに、大きなクラスターには 1MB の統合キャッシュがあり、小さなクラスターには 512KB の統合された L2 キャッシュがあります。また、トラスト ゾーン テクノロジもサポートしています。

GPU

RK339 は、OpenGL ES1.1/2/3.0、DirectX11.1、OpenCL1.2、およびグラフィック パフォーマンスを向上させるその他のソフトウェアをサポートする ARM Mali-T860MP4 GPU を備えています。また、階層的なタイラーを共有する 4 つのシェーダー コアが組み込まれています。

ビデオ

興味深いことに、RK3399 は次のようなさまざまな形式のリアルタイム ビデオ デコーダをサポートしています。

• MPEG-1
• MPEG-2
• MPEG-4
• VC-1
• MVC
• VP8
• VP9
• H.264
• H.265

MPEG-1、2、4、MVC、および VP8 は、30 FPS (1920 x 1088) で最大 1080 ピクセルをサポートします。

また、H.264、VP9、および H.265 は、60fps (4096×2304) で最大 2160 ピクセルをサポートします。

H.263 は、60fps (720×576) で最大 576 ピクセルのみをサポートします。それとは別に、RK3399 は MVC、H.264、および VP8 のビデオ エンコーダーをサポートしています。

カメラ インターフェースと画像プロセッサ

1 つまたは 2 つの MPI-CSI と組み込みの二重 ISP をインストールできます。また、1 つの ISP の入力解像度は 13M ピクセルです。

記憶

Rk3399 は 3 つのメモリ インターフェイスを使用し、それらには

• 動的メモリ インターフェース
• eMMC インターフェース
• SD/MMC インターフェース

また、Dynamic Memory Interface は次の JEDER 規格と互換性があります:

• DDR3 (1866)
• DDR3L(1866)
• LPDDR3 (1866)
• LPDDR4 (SDRAM)

また、それぞれが 16 ビットまたは 32 ビットのデータ幅を持つ 2 つのチャネルもサポートします。 4 GB の RAM スペースを使用して、チャネルごとに最大 2 つのランクを選択することもできます。

さらに、eMMC インターフェイスは、eMMC 5.1 および eMMC 5.0 の JEDEC 仕様に完全に準拠しています。また、レガシー、HS400、DDR50、および HS200 の 4 つの動作モードもサポートしています。

さらに、SD/MMC インターフェイスには、SDIO または SD/MMC として構成できる 2 つのインターフェイスがあります。さらに、このインターフェイスは MMC v 4.51 および SD 3.0 と互換性があります。

ディスプレイ

実際には、RK3399 には、次の表示インターフェイスから出力する 2 つの組み込み VOP があります:

• HDMI ポート 1 つ
• 1 つまたは 2 つの MIPI-DSI ポート
• DP ポートと eDP ポート

各インターフェイスは、GPU と連携する AFBC 機能をサポートしています。

HDMI インターフェイスには、HDMI 1.4 および 2.0 での操作をサポートする単一の物理層があります。 HDCP 1.4/2.2 にも対応しています。

さらに、MIPI インターフェイスには 3 つの組み込み MIPI PHY があり、MIPI0 は DSI でのみ機能し、MIPI2 は CSI 2 で機能します。

一方、eDP インターフェイスは、eDPTM バージョン 1.3 以降の仕様に引き続き準拠しています。 DisplayPort インターフェイスは、DisplayPort V 1.2 および HDCP2.2 準拠の仕様にも準拠しています。

システム コンポーネント

実際、RK3399 は、非セキュア アプリケーション用に 14 個のオンチップ 64 ビット タイマー、セキュア アプリケーション用に 12 個のオンチップ 64 ビット タイマーを備えています。さらに、RK3399 には 4 つのオンチップ PWM と、32 ビット カウンター幅の 3 つのウォッチドッグがあります。

その他の便利な RK3399 機能については、以下の写真をご覧ください:

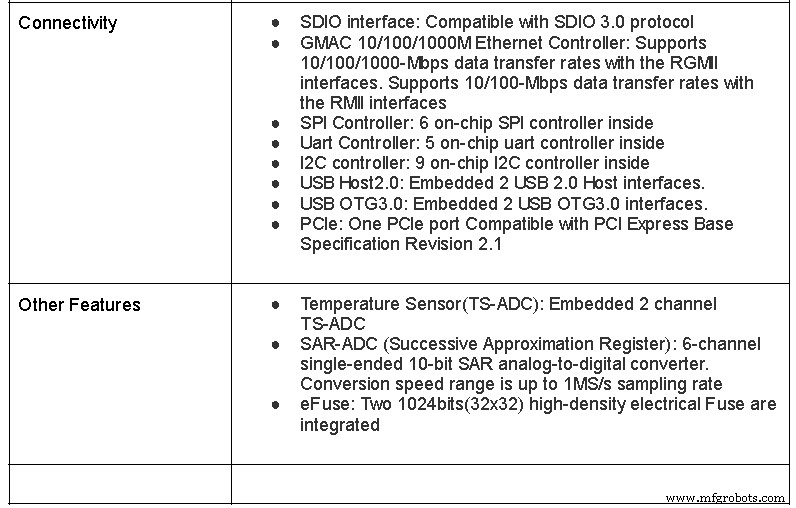

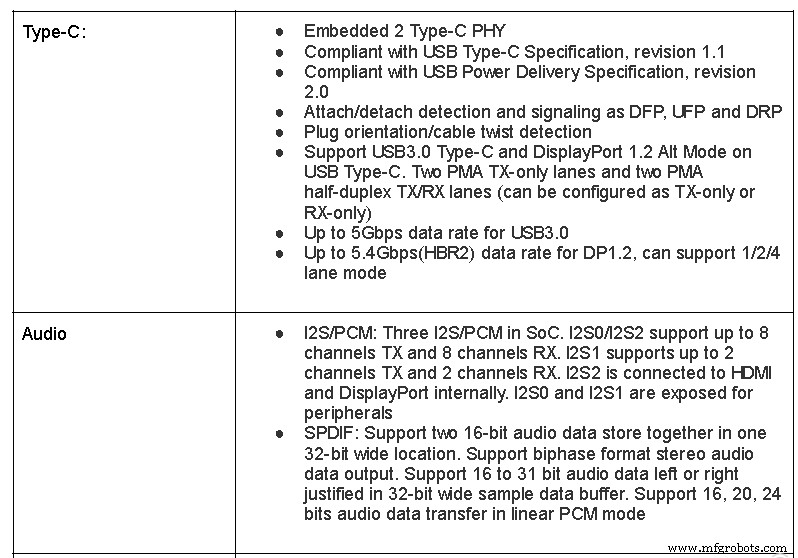

RK3399 の機能

RK3399 仕様

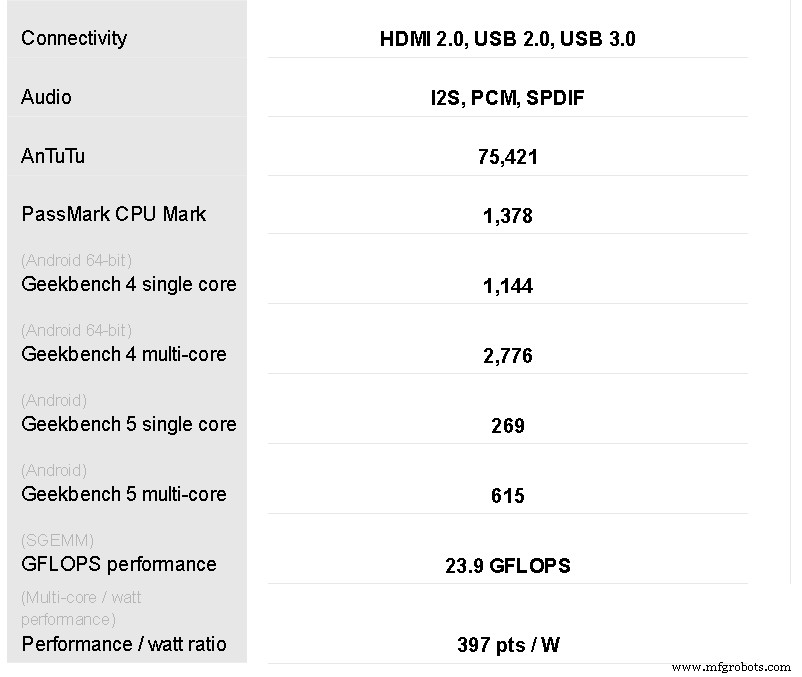

RK3399 の仕様は次のとおりです。

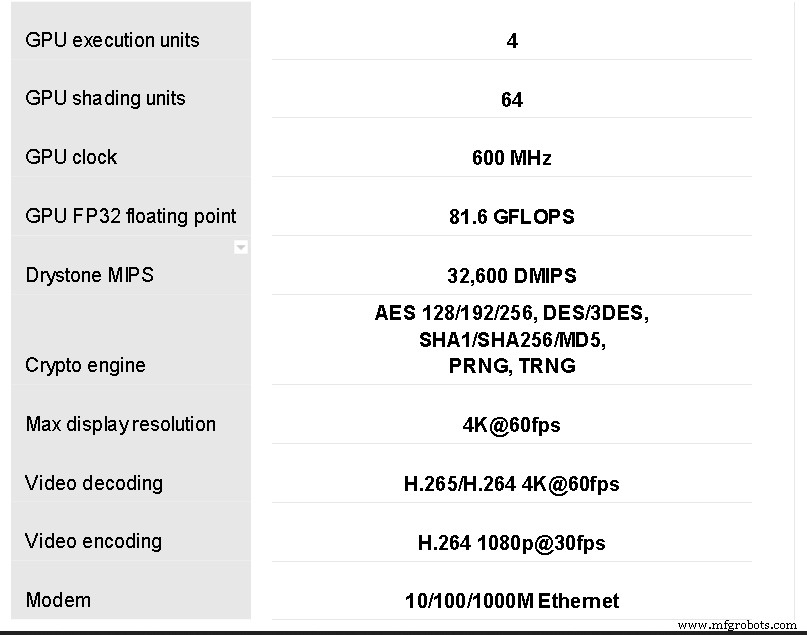

その他の仕様は次のとおりです。

アプリケーション

RK3399 が完全に処理できるいくつかのアプリケーションを次に示します。

• デジタルサイネージ

デジタル サイネージ

• 位置

POS

• キオスク

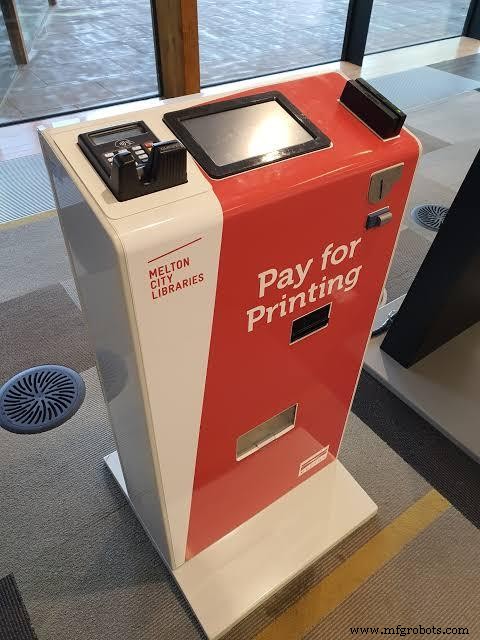

キオスク

• モノのインターネット
• ネットワーキング
• 視覚化とレンダリング
• 産業統制
• 動画処理
• セキュリティ アプリケーション
• ネットワーキング アプリケーション

オレンジパイ RK3399

Orange Pi は、Android 6.0 イメージ ファイルを実行できるオープンソースの SBC です。 RK3399 に基づいて動作し、2 GB または 4 GB DDR3 SDRAM を提供します。また、この RAM を GPU と共有します。

Orange Pi は、誰もがテクノロジーをいじり始めるための優れた方法です。使い方も簡単で、さまざまなプロジェクトの構築に使用できます。 Orange Pi RK 3399 で作成できるものの一部を次に示します。

• ワイヤレス サーバー
• スピーカー
• アンドロイド
• ゲーム機

ボードはオープンソースであるため、その他多数。

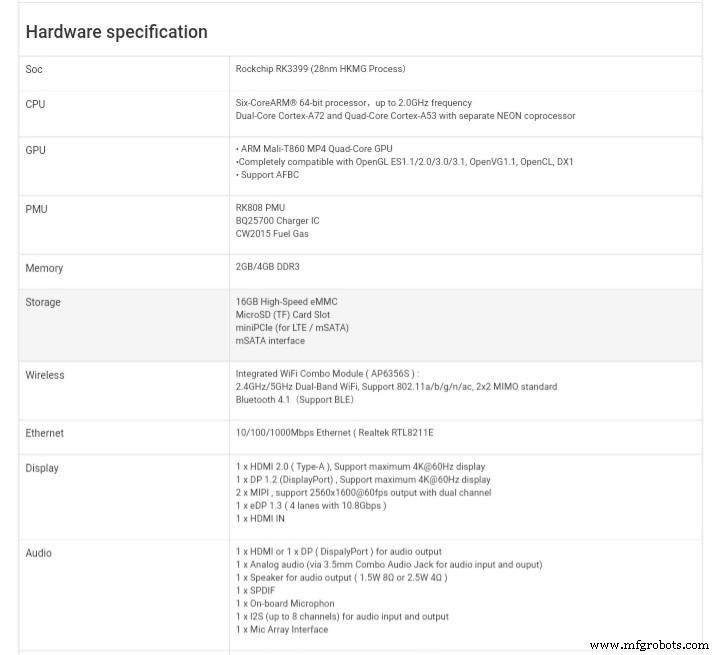

Orange Pi RK 3399 の仕様は次のとおりです。

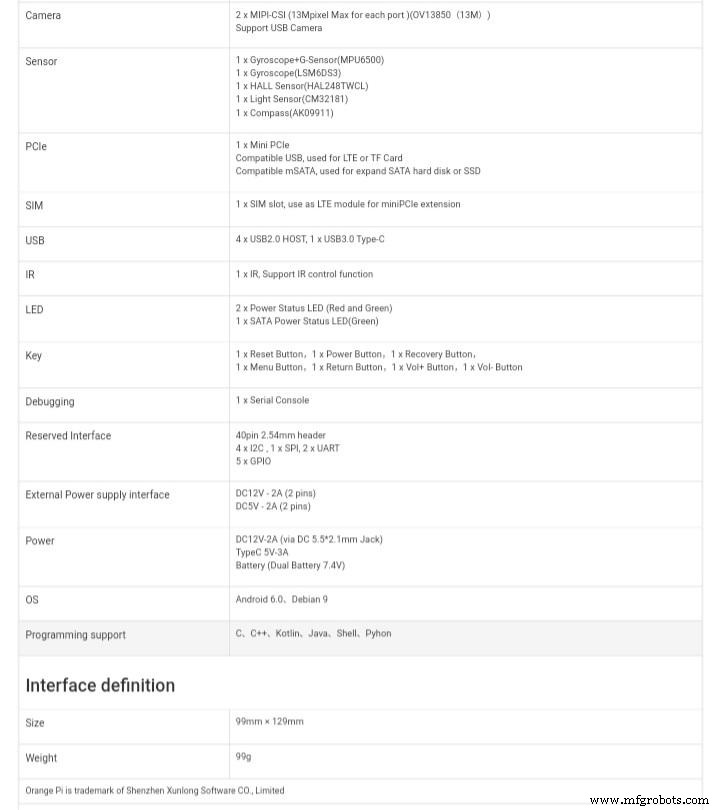

Orange Pi 仕様

切り上げ

SBCに関して言えば、RK 3399は前かがみではありません。彼らの製品は、Raspberry Pi や Arduino SBC の確実な代替品です。

ロック チップはさまざまなアプリケーションに最適で、プロセッサの 1 つで高性能を発揮します。

Rockchip RK 3399 についてご質問がある場合は、お問い合わせください。
