ドップラーレーダー完全ガイド：原理・仕組み・二重偏波レーダー・モジュール選定・実用例

ドップラーレーダーとは？

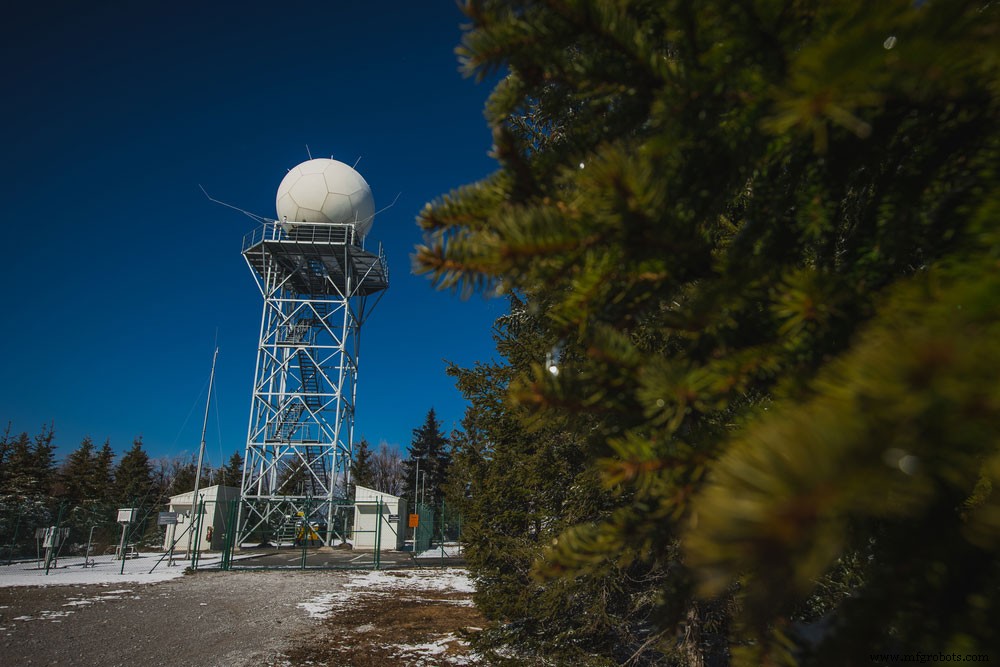

図1：ドップラー気象レーダーシステム

ドップラーレーダーは、電波パルスを照射し、対象物からの反射波に生じるドップラーシフト (周波数変化) を解析して、対象物の相対速度 (径方向速度) を測定するレーダーシステム です。警察の速度取り締まり (スピードガン)、気象観測 (降水粒子の移動速度=風速・降雨強度推定)、航空管制、自動車衝突回避、ドローン高度/速度計測、人体検知 (呼吸/心拍/歩行) 等、極めて幅広い分野で活用されています。

ドップラー効果の原理

図2：ドップラー効果

波源 (送信アンテナ) から周波数 f₀ の電波を発射。移動する対象物 (速度 v, 電波に対する径方向成分 v_r) で反射され、受信機で周波数 f_r を観測すると：

ドップラーシフト (周波数変化)：
Δf = f_r - f₀ ≈ 2 × (v_r / c) × f₀

• c = 光速 (≈ 3×10⁸ m/s)
• 対象物が**接近** → 反射波周波数 **上昇** (青方偏移)
• 対象物が**遠ざかる** → 反射波周波数 **低下** (赤方偏移)
• Δf を測定 → 径方向速度 v_r 算出

※ 横方向移動 (径方向速度ゼロ) ではドップラーシフトゼロ。速度ベクトル全体取得には複数レーダーやスキャン機構必要。

動作モード・信号処理フロー

1. 送信：高周波発振器 → 増幅 → アンテナからパルス/連続波 (CW/FMCW) 照射
2. 反射・受信：対象物で反射、同一/別アンテナで受信 (単一局/複数局)
3. 混合・中間周波数 (IF) 生成：受信信号と送信信号の一部をミキサーで混合 → 差周波 (ドップラー周波数) 成分抽出
4. 信号処理：FFT (高速フーリエ変換) でスペクトル解析 → ピーク周波数検出 → 速度算出
5. クラッター除去：静止物体 (地面、建物、雨雲外) からの強力反射 (クラッター) を MTI (Moving Target Indicator) フィルタ / CFAR (Constant False Alarm Rate) 処理で抑制
6. 出力：速度、距離 (パルスレーダーの場合: 伝播時間 × c / 2)、角度 (アレイアンテナ/スキャン) を表示・記録・外部出力

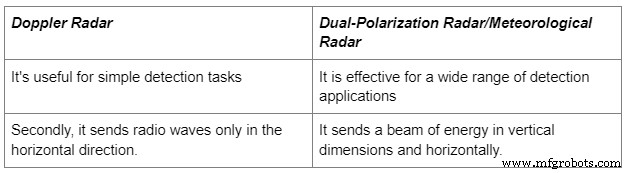

二重偏波レーダー (Dual-Polarization Radar, Dual-pol) とは？

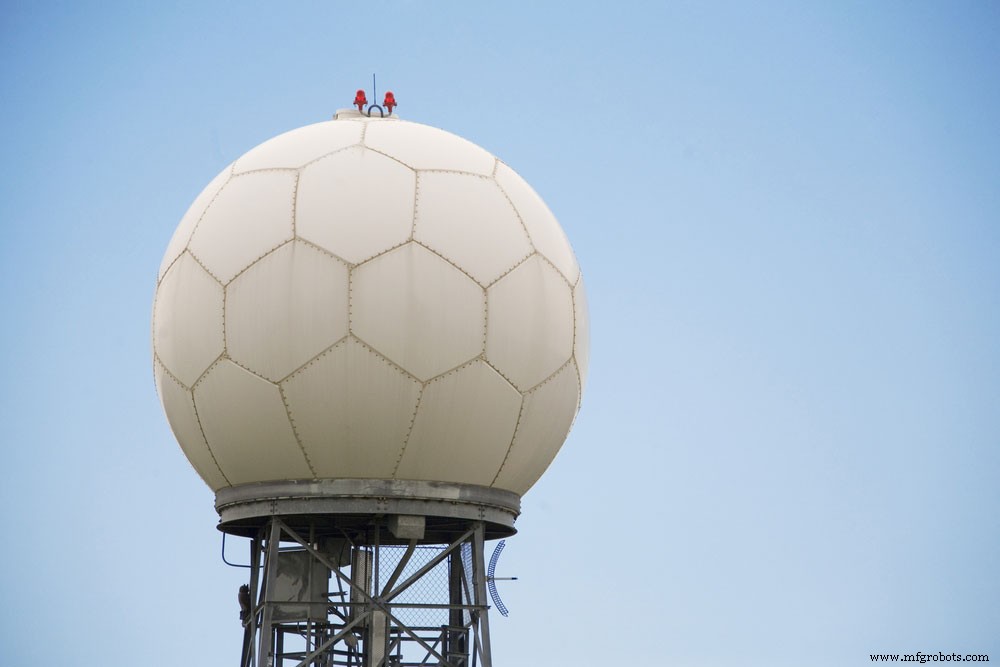

図3：ドップラー気象レーダー (二重偏波対応)

従来の単一偏波 (水平偏波のみ) ドップラーレーダーに対し、**水平偏波 (H) と垂直偏波 (V) の両方を送受信** する高度化気象レーダー。以下の偏波パラメータから降水粒子の形状・種類・大きさを識別可能：

パラメータ	記号	物理的意味	用途
差分反射率	ZDR (dB)	水平/垂直反射率比 → 粒子の扁平度 (雨滴は扁平、雹は球状に近い)	降水分類、雹検知
相関係数	ρhv (0〜1)	H/V 反射信号の相関 → 粒子の均一性 (気象エコー≈1、ゴミ/鳥/竜巻デブリ<0.9)	非気象ターゲット除去、竜巻デブリ検知
差分位相	ΦDP (°)	H/V 位相差累積 → 雨量推定精度向上 (減衰補正)	定量的降水量推定 (QPE)
比誘電率	KDP (°/km)	ΦDP の距離微分 → 雨滴濃度・雨量率に比例	高精度雨量推定

メリット：降水種類判別 (雨/霰/雹/雪/混合)、生物エコー (鳥/虫/蝙蝠) 除去、竜巻飛散デブリ検知、減衰補正付き高精度雨量推定、航空機着陸支援 (ウィンドシア検知)

代表的なドップラーレーダーモジュール (組み込み・IoT向け)

1. BGT24LTR11 (Infineon) - 24GHz トランシーバー

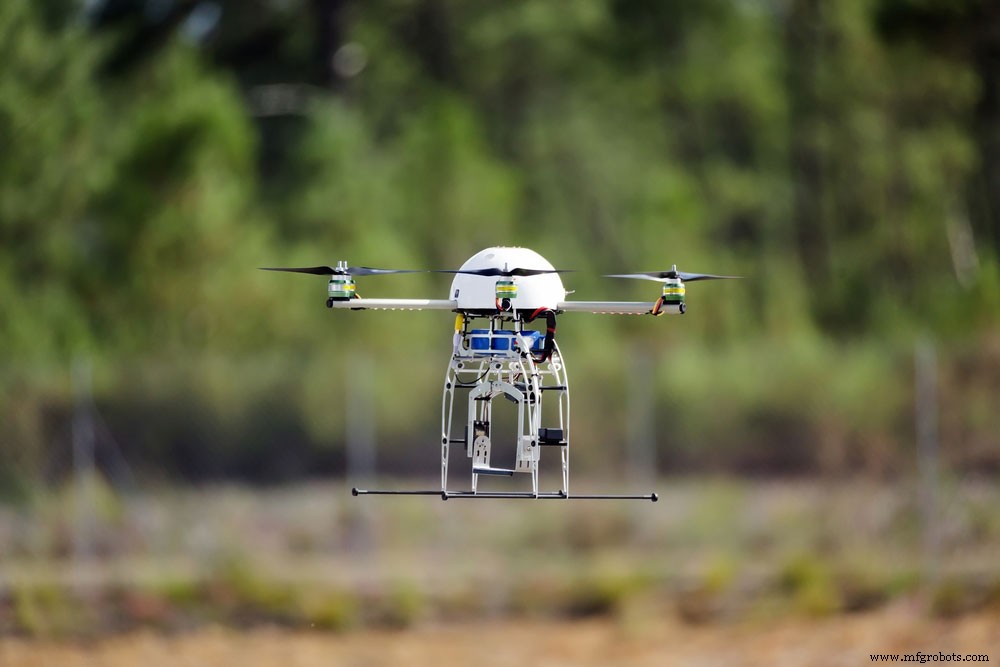

図4：UAV用途等に最適な 24GHz レーダー

• SiGe BiCMOS プロセス、24.0〜24.25 GHz ISMバンド
• 超低消費電力: TX 約 60mW, RX 約 50mW, パワーダウン < 10μA
• 高精度速度測定: 分解能 < 0.1 m/s (処理依存)
• 小型: 4.4 × 4.4 mm QFN パッケージ、アンテナオンチップ (AoC) 対応
• 耐環境: -40〜+105℃、強風・豪雨中でも周波数安定
• 高透過性: 非金属障壁 (プラスチック、ガラス、衣類、降水) 越し検知可能
• 軽量・高速応答: UAV/ドローン搭載、衝突回避・着陸支援・地形追従に最適
• 開発キット: Infineon Sense2GoL, Shield2Go 等、Arduino/STM32/ESP32 サンプル豊富

2. SYH24A1 - 24GHz ミリ波ドップラーレーダー (国産/汎用モジュール)

• SYH24A1 IC 採用、2×8 マイクロストリップアレイアンテナ内蔵 (高利得・広角)
• 高精度測距・速度・角度 (AoA 推定) 同時取得可能
• 高速応答、軽量、高透過性 (障害物越し検知)
• 耐候性: 強雷雨・豪雨中も動作、送信周波数ドリフト抑制
• 低出力電力: 過剰電磁波放射なし、人体安全基準クリア
• 人体機能検知特化：微小動作 (呼吸 0.2〜0.5Hz, 心拍 1〜2Hz)、歩行/転倒/着座/人数カウント検知アルゴリズム内蔵/提供
• 用途: 見守りセンサー、スマートホーム、自動ドア、トイレ/浴室転倒検知、在室検知、バイタルサイン非接触モニタ

モジュール選定ガイド

用途	推奨モジュール/方式	理由
ドローン/UAV 衝突回避・高度計	BGT24LTR11 (FMCW)	超軽量・低消費・高透過・高速応答
自動車ブラインドスポット/ACC	77GHz 車載グレード (NXP/Infineon/TI)	高分解能・車載認証 (AEC-Q100)・干渉耐性
室内人体検知・見守り・バイタル	SYH24A1, HLK-LD2410, LD2450 (60GHz)	マイクロモーション検知アルゴリズム内蔵、プライバシー配慮 (カメラ不要)
気象観測・降水量推定	Cバンド/Sバンド 二重偏波パルスレーダー (大型地上局)	長距離 (100km+)、偏波パラメータ必須
産業用液位/塊レベル測定	80GHz FMCW (Vega, Endress+Hauser等)	高精度 (±1mm)、粉塵/蒸気/泡影響少
ホビー/教育/プロトタイピング	BGT24LTR11 評価ボード, RCWL-0516 (マイクロ波ドップラー, 安価)	Arduino/ESP32/Raspberry Pi 直結、ライブラリ豊富

設計・実装上の注意点

• アンテナ設計・配置：オンチップアンテナ使用時も、基板グランドパターン・ケース筐体・金属部品の影響大。シミュレーション/実測チューニング必須
• 電源ノイズ：24GHz RF フロントエンドは電源リプル極めて敏感。LDO + フェライトビーズ + 多段デカップリング (100pF/1nF/10nF/0.1μF/10μF) 徹底
• レギュラトリ (電波法)：日本国内では 24GHz 帯は「微弱無線」 (10mW/MHz 以下、アンテナ利得込み) または「特定小電力無線」適合品のみ使用可。技適マーク確認必須
• 信号処理負荷：FFT/CFAR/クラスタリング/トラッキングは MCU (Cortex-M4/M7 以上推奨) または DSP/FPGA で実装。ARM CMSIS-DSP ライブラリ活用
• マルチターゲット分解能：距離分解能 = c / (2×帯域幅)、速度分解能 = λ / (2×積分時間)。FMCW 帯域幅広帯域化・長時間積分で向上

まとめ

ドップラーレーダーは、「非接触で物体の速度・距離・存在を、あらゆる環境 (暗闇、煙、雨、壁越し) で検知できる」唯一無二のセンサー技術です。気象観測の二重偏波化から、24/60/77GHz ミリ波モジュールによる IoT/自動車/見守り/ドローン応用まで、用途に合わせたデバイス選定・アンテナ設計・信号処理・法規対応が鍵となります。BGT24LTR11 や SYH24A1 等のモジュールを活用し、ご自身のプロジェクトに「見えないものを見る目」を追加してみてください。技術相談・モジュール選定支援・ファームウェア開発受託も承っております。
