OSP表面処理:銅PCBを守る信頼性とコスト効率に優れた選択肢
銅が大気中の水分にさらされるとどうなるかご存知ですか? 急速に酸化し、その特性をすべて失う可能性があります。銅張PCBにも同じことが起こります。
銅は化学反応性が高く、はんだ付け時の高温にも弱いためです。では、銅PCBを保護するために何が必要でしょうか?
必要なのは表面処理コーティングです。現在多くの表面処理がありますが、ここでは予算に優しいOSPに焦点を当てます。
この記事では、OSPの全容と他の表面処理との比較を紹介します。
OSPとは
OSP(Organic Solderability Preservative:有機はんだ付け性保存剤)は、環境に優しくコスト効率に優れた有機層です。この有機層は吸着により銅表面に結合します。興味深いことに、他の表面処理と同等の品質を提供します。
しかし、OSPは露出した銅への対策としてより永続的な解決策を提供します。有機層が他の表面と相互作用しないため、OSP基板ではのはんだ付けとフラックス除去が容易になります。

OSP処方の最初の事例は1970年代に使用されました。しかし、それらの処方は弱く、低性能デバイスでしか機能しませんでした。より高度なOSP処方は耐久性が向上し、高性能デバイスの動作にも対応できます。
OSPの主な材料

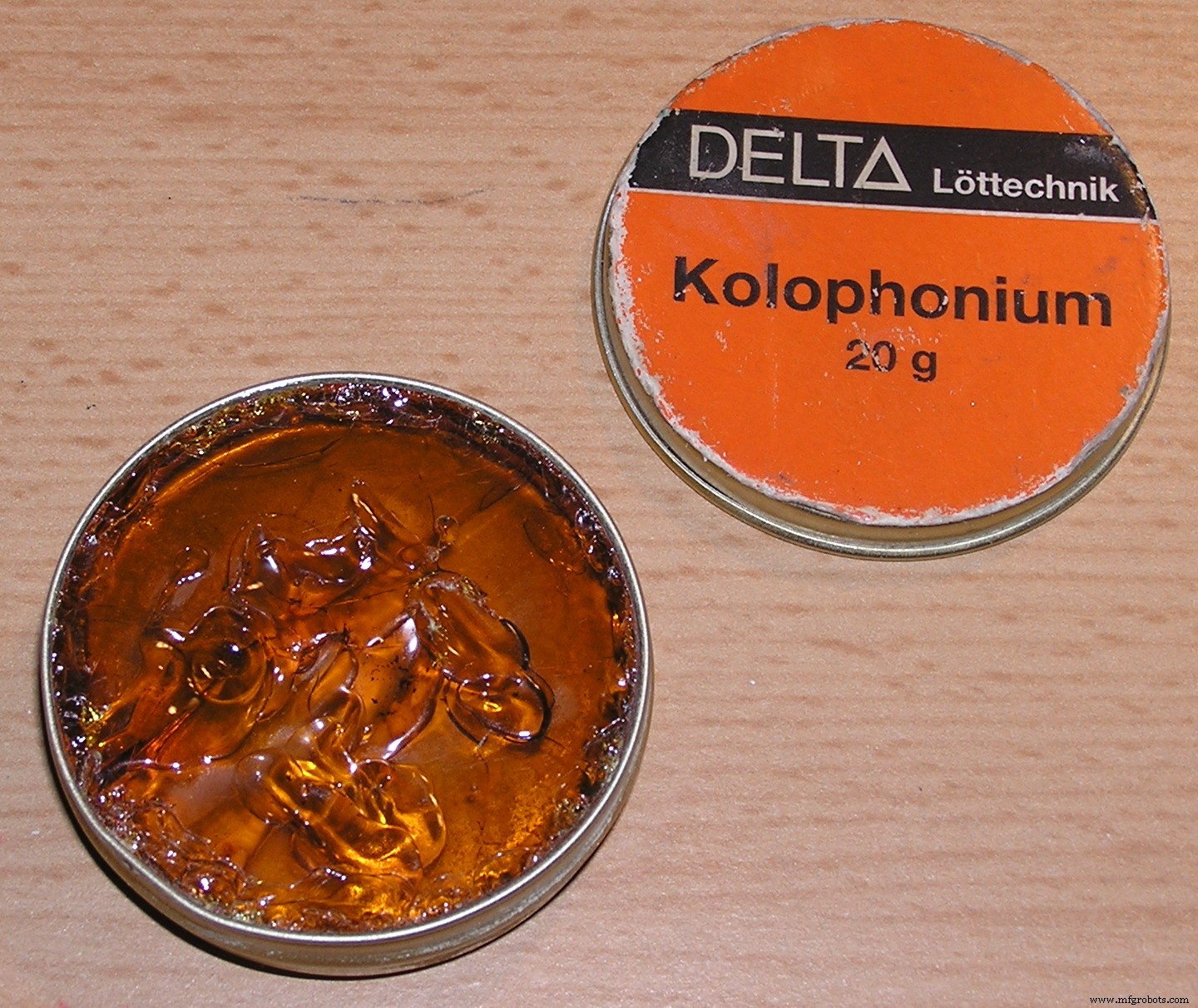

OSP処方には、ロジン、アゾール化合物、活性樹脂が主材料として使用されます。ロジン材料は、フラックス処理に適用できるコーティングのような働きをします。

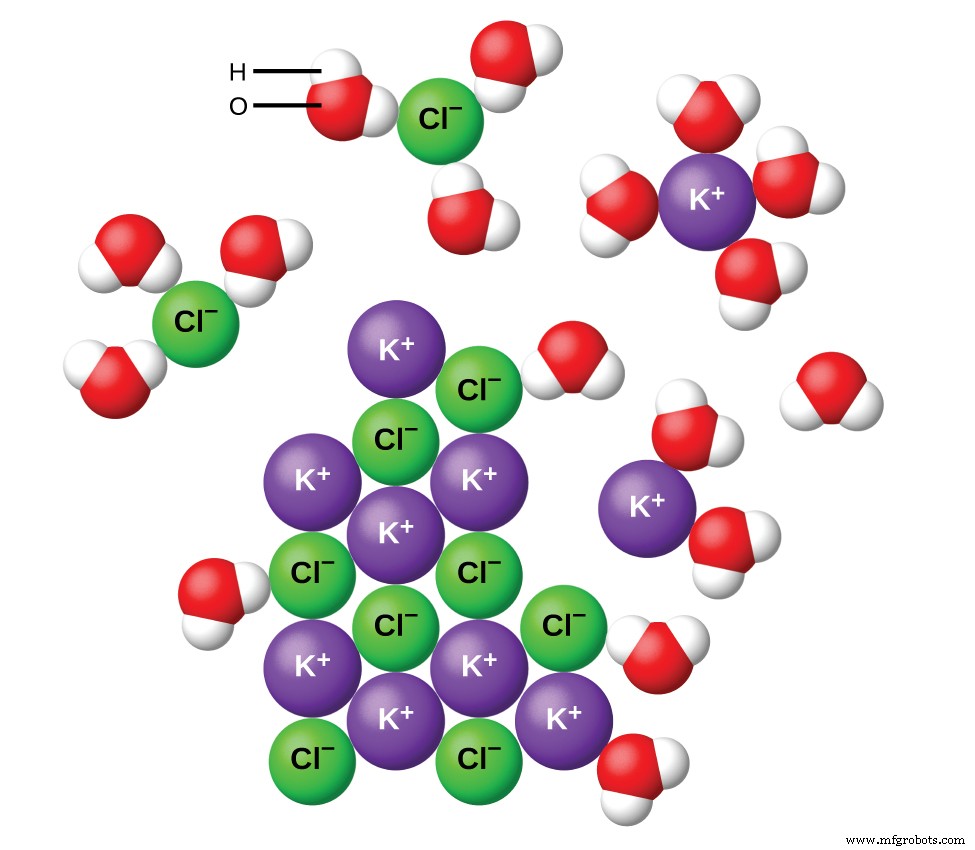

興味深いことに、アゾール化合物は複素環式窒素を含む水系化合物です。これらの化合物は銅表面との優れた相乗効果を持つため有用です。この相乗効果が吸着プロセスを開始し、保護膜を形成します。
形成される保護膜は、使用するアゾール化合物の種類によって異なります。アゾールにはベンゾトリアゾール、ベンズイミダゾール、イミダゾールの3種類があります。ベンゾトリアゾールを使用すると薄い膜が、イミダゾール由来のものは厚い膜が形成されます。
最後に、酸や他の溶液で表面を洗浄する必要があります。これにより、OSP仕上げを追加する前に表面を位相的に改善できます。

OSPの製造プロセス
OSP製造プロセスは、脱脂、微小エッチング、膜形成の3段階で構成されます。
第1段階:脱脂
高品質な保護膜を得るには、すべての汚染物質と油分を除去することが不可欠です。そうでなければ、不均一な膜になってしまいます。
幸い、不均一膜を防ぐ方法があります。まず、脱脂液の濃度を管理する必要があります。次に、プロセスを検査して問題ないか確認します。
脱脂効果が悪いと気づいた場合は、この目的専用の化学薬品で速やかに交換する必要があります。
第2段階:微小エッチング
微小エッチングは、自然な銅表面を作ることを目的とします。また、OSP形成の速度に直接影響します。安定した膜厚を得るには、微小エッチングの厚さを制御することが重要です。
微小エッチングの維持管理に許容される範囲は、1.0μm〜1.5μmです。維持管理値が決まれば、微小エッチング率を測定しやすくなります。
第3段階:膜形成
膜形成の前後でDI水(脱イオン水)洗浄を行うことが重要です。また、溶液のpHを4.0〜7.0の間に制限する必要があります。そうしないと、膜形成用の溶液が汚染されます。
ここでOSPプロセスの難しい部分が出てきます。まず、溶接性能に影響しないよう膜厚を制御する必要があります。理想的な厚さは0.2μm〜0.5μmの範囲です。
注意:膜が薄すぎるとOSPの利点が減少します。たとえば、耐熱衝撃性や酸化防止性が低下する可能性があります。膜形成後もDI水洗浄を忘れずに行ってください。
OSPの利点
OSPの主なセールスポイントは、処理が容易で低コストであることです。この2つの利点がOSPを人気のものにしていますが、他のメリットも優れた表面処理たる所以です。
- OSPは水系化合物を使用するため、表面処理プロセスが環境に優しいです。したがって、OSP基板をグリーン電子製品として分類できます。

- OSP基板は長期保存が可能です。したがって、摩耗や劣化に強いです。
- 製造プロセスが容易です。また、これらの基板はメンテナンスが少なく、必要に応じて容易にリワークできます。

- OSP表面コーティングが損傷しても、修理が高価でも複雑でもありません。
- OSP基板にはソルダーマスクインクが不要です。ほとんどのOSPシンプル化学化合物がその役割を果たせるためです。ただし、一部の化学薬品では少量のソルダーマスクインクが必要な例外的なケースがあります。
- OSP基板は、特に半田付け領域において優れた性能を発揮します。
OSPの欠点
OSP表面処理は最高クラスの一つですが、いくつかの欠点もあります。
- OSP仕上げは感受性が高いため、特別な注意が必要です。
- OSPコーティングされたPCBでは、メッキスルーホールを使用できません。
- OSP基板の厚さを測定するのは困難です。
OSP基板使用前に考慮すべきその他の要因
大幅なPCB損傷を避けるため、以下の要因を考慮してください。
OSP基板の保管
OSP基板は適切に扱えば長期間保存可能です。しかし、OSP由来の防食剤は強力ですが薄いため、輸送と操作時には特別な注意が必要です。
そうでなければ、防食剤が破損して基板が無駄になります。また、長期間高温多湿環境でOSP基板を保管することは避けてください。酸化の可能性が高まり、はんだ付け性が低下します。

しかし、以下の保管原則を守ればこれらを防止できます。
- 乾燥剤と湿度表示カード入りの真空パッケージで基板を保管してください。複数枚を重ねる場合は、摩擦を避けるため離型紙を間に挟んでください。
- OSP基板を直射日光にさらさないでください。理想的な保管環境は、相対湿度30〜70%、温度15〜30℃、最長12か月の保管期間です。
OSP基板のはんだ付け後に起こりうる問題

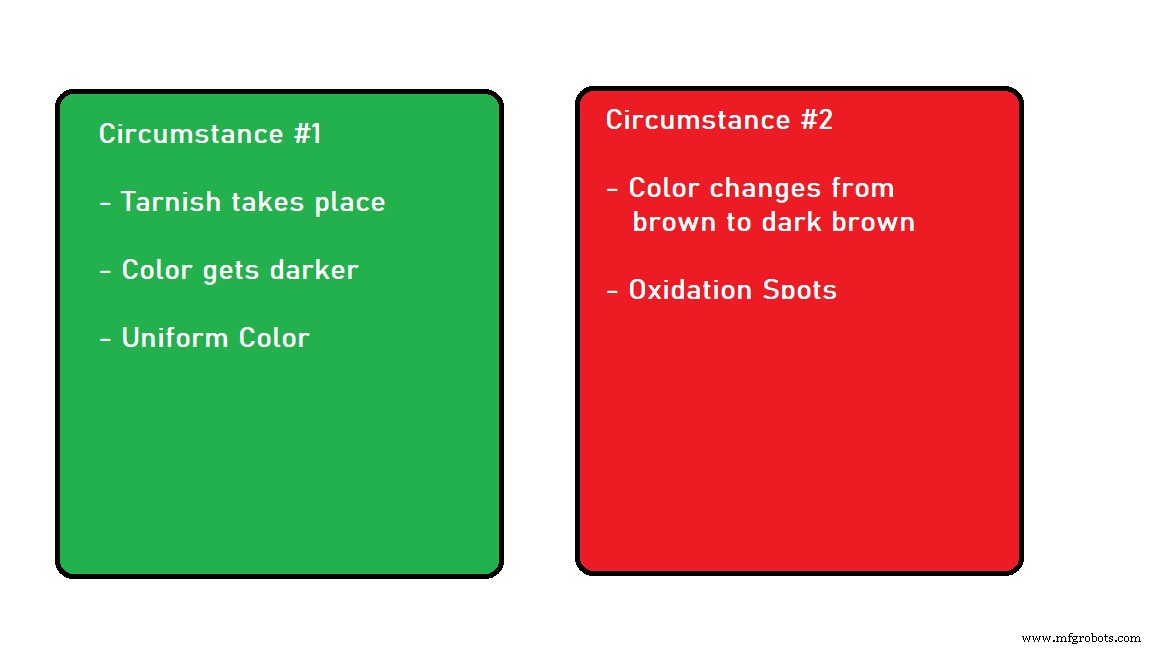

OSP基板の色がはんだ付け後に変化するのは正常です。しかし、以下の2つの状況によって、それが良好な結果か問題かが分かります。
注意:色変化は、防食剤の厚さ、異常な汚染物質、はんだ付け時間、微小エッチング量によって生じる可能性があります。

状況1は許容範囲です。通常、フラックスが酸化物を除去し、はんだ付け性能を保護する際に起こります。
しかし、状況2は好ましくありません。OSP基板の完全性が損なわれていることを意味します。結果として、フラックスが酸化物を除去できず、はんだ付け性能が低下します。
幸い、状況2を避けるための具体的な対策があります。
- 常にOSP膜厚を特定の範囲内に制御してください。
- 微小エッチングプロセスも特定の範囲に制限してください。
- PCB製造中にすべての汚染物質を除去し、はんだ付け性の問題を防いでください。
どれが最適か:ENIG、OSP、またはHASL
ENIG(無電解ニッケル/浸漬金)は、世界最高のフラットで鉛フリーな表面処理です。優れた特性と耐久性を提供します。しかし、他の表面処理と比較して高価で入手が困難です。
一方、OSPは性能を犠牲にすることなく、より安価な代替案を提供します。鉛フリーで長期保存も可能です。
最後に、HASL(熱風レベリング)は、鉛を含むことを厭わないなら優れた選択肢です。ただし、HASLは多層基板に熱ストレスを与え、信頼性の問題を引き起こす可能性があります。
まとめ

安価で効果的な優れた表面処理を求めるなら、OSPが最適です。銅と優れた結合力を持ち、他の表面と相互作用しません。
OSP基板の防食剤は薄いかもしれませんが、適切に管理すれば問題になりません。OSP基板の製造をご希望ですか? お気軽にお問い合わせください。
