EAGLE ソフトウェアで PCB 設計を加速する信頼できるツール

あなたと同じように、勤勉で多忙な PCB 設計エンジニアにとって、使いやすい設計ツールは設計タスクにとって非常に重要です。あらゆる種類の PCB 設計ソフトウェアの中で、EAGLE は最も普及している PCB 設計ツールの 1 つと見なすことができます。これは、すっきりとしたシンプルな操作画面と比較的低コストであるため、電子愛好家とプロのエンジニアの両方が使用しています。この記事では、EAGLE ソフトウェアを使用して PCB 設計を行うための 3 つのツールを紹介し、作業を迅速かつ効果的に完了できるようにします。

ツール 1:ショートカット キーはデザインの最初のアクセラレータです。

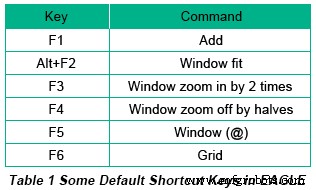

キーボードが存在する限り、ショートカット キーは人々のコンピューターのアプリケーションにおいて重要な役割を果たします。かつてはキーボードに依存していなかった iPad でさえ、新しいバージョンではキーボードが組み込まれています。 EAGLE では、ショートカット キーを適用することで時間を大幅に節約できます。表 1 に示されているような EAGLE のデフォルトのショートカット キーに加えて、EAGLE では、ユーザーが個人的な要件に従ってショートカット キーを割り当て、設定することができます。

回路図を設定したら、下の図 1 に示すように、[オプション] をクリックし、[割り当て] を選択してショートカットを設定します。ここでは、Delete、Net、Invoke、Copy など、特定のキーに常に適用されるコマンドまたはラベルを割り当てることができます。

私としては、デザインの過程で左手でキーボードを、右手でマウスを操作するので、キーボードの左側のセクションに配置されたキーにコマンドを割り当てたいと考えています。

ツール 2:コマンド ラインを最大限に活用する

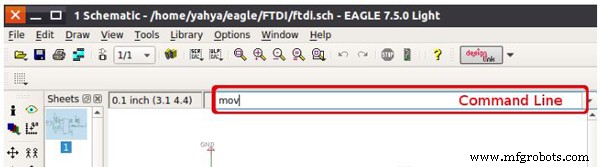

コマンド ラインは、関数バーの下の空白のボックスです。これは、実装したい機能へのファスト パス カードと見なすことができます。

a.コマンド検索

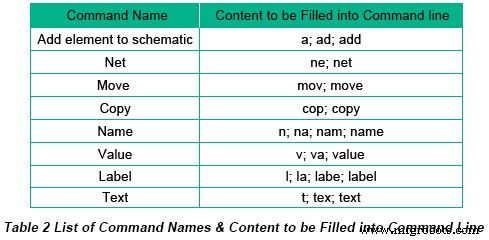

Enter キーを押しながらコマンドの完全な名前または部分的な名前をコマンド ラインに入力すると、対応するコマンド ウィンドウがすぐに表示されます。表 2 は、コマンドの名前のスケッチです。

b.テキストメッセージ

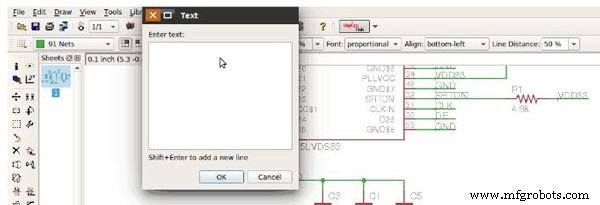

回路基板や一部のコンポーネントの近くにテキストを追加する場合、コマンド ラインを適用して設計を加速することもできます。コマンド ラインに「text」と入力すると、テキストの内容を入力できるテキスト ウィンドウが表示されます。 OK を押すと、画面上のマウスの矢印の位置にテキストが表示されます。

c.コンポーネント表示

取り組んでいるプロジェクトが非常に複雑で、非常に多くのコンポーネントが含まれており、同じコンポーネントが 1 回または 2 回以上表示される場合。回路図を確認する際に、コンポーネントの名前を入力する際に​​これらのコマンドを強調表示することで、コマンド ラインを適用できます。たとえば、コマンド ラインに R1 を入力すると、回路図のすべての R1 が明るくなり、この回路のテストに便利です。

d.ワイヤー幅

このワイヤをマウスで保持しているときにコマンド ラインに数値を入力すると、ワイヤの幅を変更できます。

実際のところ、コマンド ラインは、設計の過程でほとんどのコマンドを実行できます。一部のスクリプト言語も翻訳できます。

ツール 3:ヘルプ マニュアルは常に役立ちます。

この記事は完全な Eagle PCB 設計チュートリアルではありませんが、EAGLE の実用的な設計ツールを紹介することができます。実際のところ、ヘルプ マニュアルは、EAGLE を使用した迅速な PCB 設計を成功させるための、安定した無料の教師です。しかし、マニュアルの重要性は認識されているようですが、私たちはそれを最も軽視したいと考えています。そのため、可能な限りマニュアルを参照してください。マニュアルにはエンジニア向けの最も完全な手順が含まれていますが、一部のショートカットやトリックは、エンジニアが十分に経験していない限り、覚えたり利用したりできません。実践すれば完璧になります。これは、従わなければならない設計ルールです。
