射出成形完全ガイド：プロセス、種類、ベストプラクティス

射出成形は、製造企業が大量の同一製品を迅速に作ることを可能にする生産方法です。プロセスは、高圧ノズルを使用して多様な金型に溶融材料を充填することを含みます。

典型的なストレートプル射出金型は、コアとキャビティの2半分からなり、分離することで部品を効率的に取り出せます。ストレートプル金型を設計するには、部品がドローラインに沿って障害物なしで射出可能でなければなりません。シンプルに聞こえますが、この要件は実際にはエンジニアとデザイナーに大きな制約を課します。

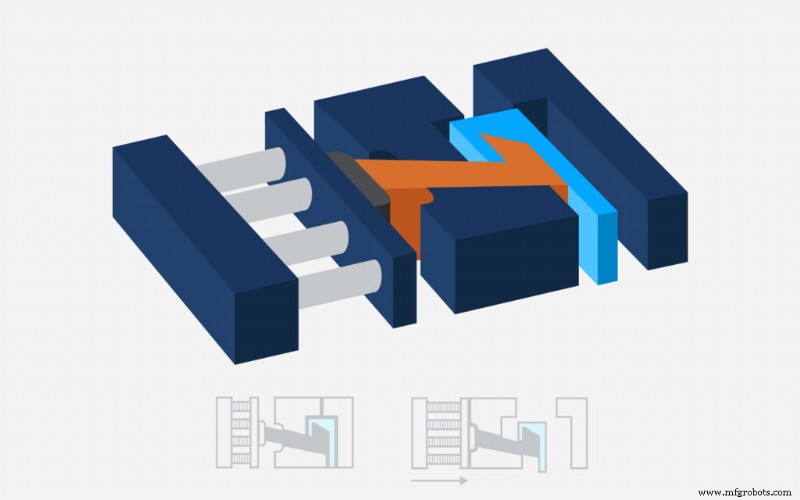

部品をドローラインに沿って金型から離型する能力を妨げる設計フィーチャーをアンダーカットと呼びますが、必ずしも避ける必要はありません。実際、スナップとラッチ、側面ポートと穴、垂直ネジ、バーブフィッティングなどの有用な設計フィーチャーはすべてアンダーカットの例で、医療機器やプラスチック消費財でよく使用されます。アンダーカットフィーチャーを持つ部品を離型する前に、アンダーカットを形成する金型部分をまず取り除く必要があります。

アクションは、アンダーカットフィーチャーの成形を可能にし、かつ直線射出も可能にするために金型に設計された特殊フィーチャーです。アクションは工具コストとリードタイムを増加させますが、追加費用は多くの場合、アンダーカット形状を持つ実用的な部品の製造を可能にすることで自らを回収します。

ここでは最も一般的なアクションをいくつか紹介します。

1. カム

カムは、アンダーカット金型表面を部品から引き離し、金型を開くことを可能にするシンプルなデバイスです。最も一般的なカムデバイスは、アクションの動きを制御する傾斜ピンを使用し、他の金型と同じ速度で開閉します。カムは、オペレーターによる追加の外部セットアップや調整を必要とせず、部品設計により高い幾何学的複雑性を可能にします。

さらに、カムピン自体は生産ライフサイクルを通じて監視する必要があります。鋼は圧縮可能で柔軟な金属であり、追加荷重でピンが圧縮されると部品品質の不整合を招く可能性があるためです。

2. リフター

リフターは、内部アンダーカットまたはドラフトのない内部面の離型を助けます。部品が冷却された後、リフターは角度を付けて押し上げ、アンダーカット部分を金型から取り除き、射出時にアンダーカットから引き込みます。しかし、アクションの動きを制御するために傾斜ピンを使用するのではなく、リフターは射出成形プレスの動作がエジェクタプレートに押し付けられることで駆動されます。

基本的なアクションリフターは射出と同時に引き込まれますが、ドローラインに対して垂直方向のみです。リフターはコア金型に対して角度を持って動きますが、部品に対しては横方向に動くため、アンダーカット表面がリフターの引き込みと同じ速度で射出されます。ドラフト、リブ、ボスなどの内部フィーチャーは、リフターの可動範囲に対応するよう修正する必要があります。

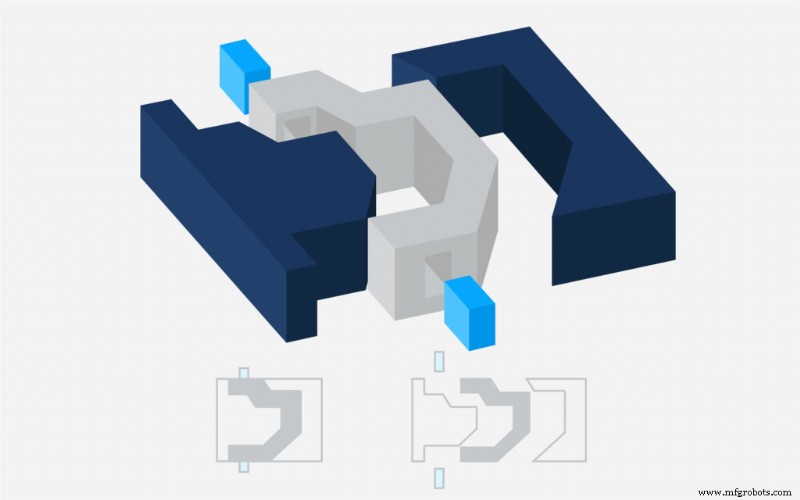

3. スライダー

リフターとは対照的に、アクションスライダーは外部アンダーカットを離型します。カムデバイスと同様に、スライダーはコア金型に取り付けられた傾斜ピンを使用してスライドを完成部品から引き離し、容易に取り出せるようにします。ソレノイド駆動や油圧駆動も可能です。

4. ねじ外し（アンスクリューイング）

ネジ山フィーチャー（ネジやその他ファスナーなど）を持つ部品は、射出金型から取り出すのが複雑です。外部ネジ山は、ドローラインに垂直であれば金型設計に容易に組み込めます。内部ネジ山と非垂直外部ネジ山には外部ねじ外し機構が必要です。アクションは射出前に金型に挿入され、材料が固まった後に部品からねじ外されます。

5. コラプシブルコア

コラプシブルコアアクションは、円形アンダーカットの離型に有用です。部品はアクションの周りに直接成形され、材料が固まるとコアが崩壊します。これによりアクションと部品を金型から容易に取り出せます。コラプシブルコアアクションはネジ山フィーチャーの作成にも使用できます。

アクションがアンダーカット形状を可能にする

アンダーカットは、エンジニアが有用で幾何学的に複雑な部品設計を作ることを可能にしますが、部品を金型から取り出しにくくする代償を伴います。メーカーの解決策は、生産工具にアクションを組み込むことで、アンダーカットフィーチャーを部品を損傷せずに金型から容易に離型できるようにすることです。
