コンタクトレンズ：歴史、素材、未来の革新

背景

コンタクトレンズは、角膜に直接装着する薄く透明なデバイスで、屈折異常の矯正や瞳の色変更を行います。涙液層の上に浮遊し、安定した光学面を提供。特定の視覚障害では眼鏡より優れた視力矯正が可能です。視力矯正以外にも、審美目的やスポーツ時の自由度を求めて選ばれることが多々あります。市場はソフト、ハード（硬性ガス透過性）、ハイブリッドの3カテゴリーが主流で、それぞれ装用感、耐久性、酸素透過性のバランスが異なります。典型的なデイリーウェアは夜間に外して洗浄しますが、連続装用やワンデー使い捨てタイプも利便性を広げています。

歴史

最初のコンタクトレンズは1887年、ドイツの生理学者アドルフ・フィックが製作。ガラス製で強膜（白目）を覆う強膜レンズと分類されました。1912年、カール・ツァイスのオプティシャンが角膜にフィットするガラス製角膜レンズを発表。1938年、オブリグとミューラーがプレキシガラス（有機ガラス）製強膜レンズを開発、ガラスより軽量で快適。1948年、ケビン・トゥヒーが初のプラスチック角膜レンズを作製、初期直径10.5mm、1954年には9.5mmへ縮小し装用性向上。この頃、ボシュロムがケラトメーターを開発し、眼球型取りが不要になりました。

ソフトコンタクトレンズは1950年代初頭、プラハ工科大学のチェコ化学者たちが親水性ハイドロゲル（pHEMA）を発見し、眼球インプラントに適することを突き止めたことに端を発します。オットー・ヴィヒターレが自宅で材料を改良し、1961年に5,500枚のテストレンズを製作。このブレイクスルーがボシュロムの目に留まり、1971年に「ソフトレンズ」を発売（ボシュロム、1971年）。初年度だけで10万組を販売し、ソフトレンズを主流選択肢へ押し上げました。

原材料

コンタクトレンズは高分子プラスチックから作られます。ハードレンズは通常ポリメチルメタクリレート（PMMA）。ソフトレンズはポリヒドロキシエチルメタクリレート（pHEMA）などの親水性ポリマーを用い、水分を吸収しつつ光学的透明性を保持。メーカーは材料を継続的に改良しており、具体的処方はブランドごとに異なります。

製造工程

レンズ製造は、プラスチックブランクを所定の曲率に成形するところから始まります。まず2つの主要曲面を形成：屈折力を決める中央前面曲面（CAC）と、眼球形状に合わせる中央後面曲面（CPC）。これらが整うとセミフィニッシュ状態となり、周辺・中間曲面を追加しエッジを定義してフィニッシュ品になります。

成形法

• 初期のプラハ製レンズはスピンキャストを採用：液状ポリマーを回転金型に注入し、遠心力で内面曲率を形成。この技法が現代量産の基礎になりました。
• 現在は射出成形が主流：溶融ポリマーを加圧金型に充填、冷却。コンピュータ制御切削で仕上げまで完結し、旋盤切削が不要になります。
• スピンキャストと射出成形レンズのイラスト：
  •
  •

旋盤加工法

• 別法として、ロッドまたはシートからプラスチックブランクを切り出し、ワックスで鋼製ボタンに固定して旋盤で回転。ダイヤモンド工具またはレーザーでCPCを精密切削。
• 次にラッピング：CPCに合致した回転研磨ディスクに押し当て、8の字運動で均一に研磨。

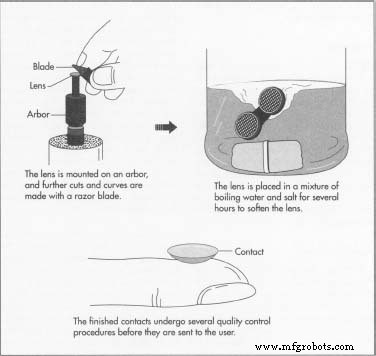

• ラッピング後、CPC形状に合わせて削ったアーバー先端に装着。旋盤でCACの凸面切削を行い、両面最終研磨。これでセミフィニッシュ完成。

仕上げ

• さらに浅い切削で周辺前面/後面曲面と中間曲面を形成し、レンズエッジを定義。エメリー紙やカミソリ刃で研削。この段階でレンズ径のトリミングも可能。

品質管理

• 製造の各段階で入念な検査を実施。拡大鏡で欠陥確認し、シャドウグラフシステムで拡大シルエットを校正済みスクリーンに投影し測定。形状異常は影の歪みとして現れ、自動補正が可能。

包装

• 検査合格後、生理食塩水溶液で沸騰滅菌し材質を軟化。その後、生理食塩水を充填したガラスバイアルに密封。親水性レンズが涙液に近い快適な状態で水和されます。ゴムまたは金属製ストッパーで無菌性を維持。

未来

新ポリマー研究が快適性、耐久性、酸素透過性の限界を押し広げています。シロキサン（ケイ素-酸素化合物）は、従来ソフトレンズの最大25倍の酸素を角膜へ届ける可能性を示しています。脂質汚れと濡れ性不良という課題に対し、フッ素化と生理食塩水浸漬で吸水性を持つ界面活性剤添加で対処中。これらの進歩により、数週間安全快適に装用できる連続装用レンズが実現するかもしれません。

強膜レンズ（強膜に載り角膜をヴォールトし、人工涙液貯留部を形成する）への革新も進行中。新材料で酸素透過性を高め、ゴミ蓄積を減らし、重度角膜疾患患者への非手術的救済を目指します。

NASAスペースシャトル「エンデバー」搭載実験など、微小重力下でのポリマー形成への影響も探求されており、ゴミを弾き酸素輸送を高める材料が期待されています。地上実験室では再現困難な条件を利用し、将来的には軌道上でコンタクトレンズを製造できる可能性も示唆されています。まだ実験段階ですが、こうした研究はコンタクトレンズの未来を大きく変えるかもしれません。
