ArduinoUnoと1sheeldを備えた4x4x4LEDキューブ

このプロジェクトについて

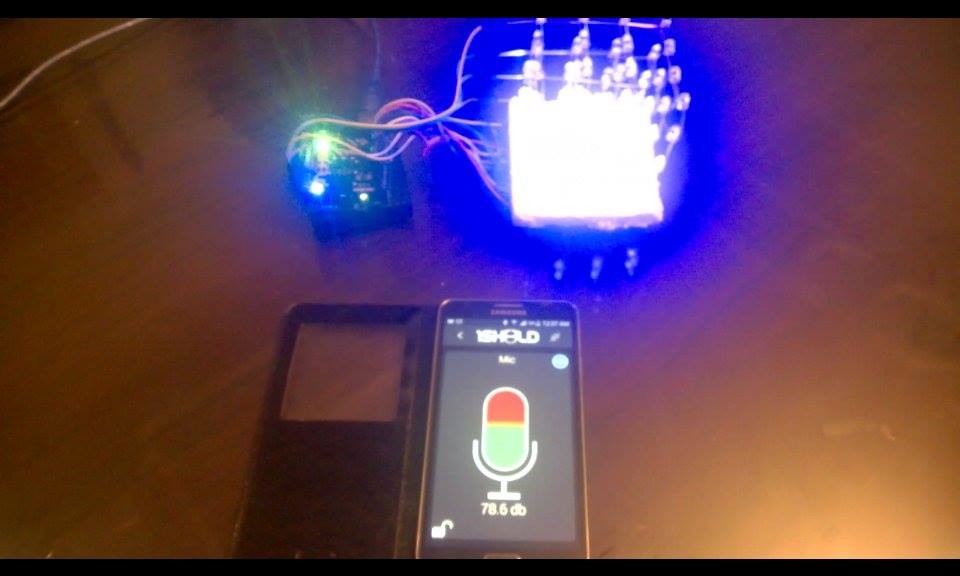

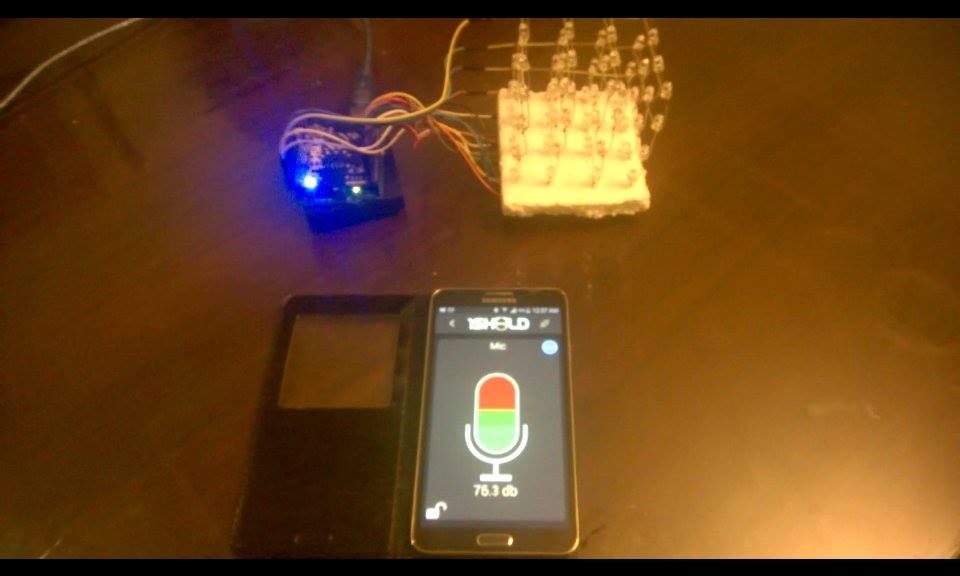

これは、1sheeldとarduinounoを使用してスマートフォンに接続された素晴らしい4x4x4LEDキューブです。音楽をコントロールしましょう...

LEDキューブの作成方法：

この指示に従って、LEDキューブを作成します。ステップ3、ステップ4、ステップ5のみが必要です。はんだ付けに関する基本的な知識が必要です。

http://www.instructables.com/id/LED-Cube-4x4x4/

**インストラクタブルのコンポーネントは必要ありません。必要なコンポーネントについては、以下のコンポーネントリストを参照してください。

動作理論：

各LEDのアノードにワイヤを配線することは明らかに非現実的です。
考えられる解決策の1つは、キューブを4つのレイヤーに分割することです。各レイヤーは、16個のLEDで構成されています。
垂直列のすべてのLEDは、共通のアノード（+）を共有します。
水平層のすべてのLEDは、共通のカソード（-）を共有します。
特定のLEDを点灯させるには、そのLEDを含む層にGND（-）を供給してから、そのLEDを含むカラムに5V（+）を供給します。

配線：

立方体を作成したら、列を制御するための16個のピンと、レイヤーを制御するための4個のピンが必要です。

Ω-各カラム制御ピンをに接続します 220 Ω直列の抵抗器、のもう一方の端子 抵抗器は、arduinoボードに取り付けられた1sheeldに接続されています。

*** 抵抗なしで1sheeld＆arduinoに直接ワイヤーを接続してみましたが、実際に機能しましたが、お勧めしません。

※コラムコントロールピンは、13〜0のデジタルピンとアナログピンA4、A5に接続されています。 （図を参照）

*各ピンはその列の3つのLEDを制御するため、列を任意の組み合わせで自由に接続できます。

-レイヤーコントロールピンをアナログピンA0、A1、A2、A3に接続します。

*私のコードによると、下位層はピンA0に接続され、次の層はピンA1に接続され、次の層はピンA2に接続され、最上位層はピンA3に接続されます。 （図を参照）

-ワイヤーを1sheeldとarduinoに接続したら、コードをアップロードして、スマートフォンを1sheeldに接続できます。

* 1sheeldに慣れていない場合は、最初にこのチュートリアルに従うことができます。

http://1sheeld.com/tutorials/getting-started/

コード

• 無題のファイル

無題のファイル Arduino

 / *このコードは、1Sheeldとarduino Unoボードを使用して、スマートフォンのマイクを使用して4x4x4LEDマトリックスを制御します。回路：* 64個のLEDが1Sheeldおよびarduinoボードに接続された4x4x4キューブを形成します*列制御ピンはデジタルピン0〜13およびアナログピンA4およびA5に接続されます*レイヤー制御ピンはアナログピンA0〜A3に接続されます。 HassanIbrahimによる* / #define CUSTOM_SETTINGS＃define INCLUDE_PUSH_BUTTON_SHIELD＃define INCLUDE_MIC_SHIELD / * 1Sheeldライブラリをインクルードします。 * /＃include  // LEDマトリックス（列とレイヤー）のピン接続を定義します。//詳細については、チュートリアルを参照してください。intcoloumn13=13; // coloumn13は、arduinoボードのピン13に接続されているcoloumnを意味しますint coloumn12 =12; int coloumn11 =11; int coloumn10 =10; int coloumn9 =9; int coloumn8 =8; int coloumn7 =7; int coloumn6 =6; int coloumn5 =5; int coloumn4 =4; int coloumn3 =3; int coloumn2 =2; int coloumn1 =1; int coloumn0 =0; int coloumnA4 =A4; int coloumnA5 =A5; int layerA0 =A0; // layerA0は、arduinoのアナログピンA0に接続されているレイヤー（この例では最下層）を意味しますint layerA1 =A1; // *名前は、変更を容易にするためにこのように選択されますint layerA2 =A2; int layerA3 =A3; int counter; //列のバリエーションを作成するために使用されます// reset：void setup（）{//通信を開始すると、セットアップルーチンが1回実行されます。 OneSheeld.begin（）; Serial.begin（115200）; //各ピンを出力として初期化します。 pinMode（coloumn0、OUTPUT）; pinMode（coloumn1、OUTPUT）; pinMode（coloumn2、OUTPUT）; pinMode（coloumn3、OUTPUT）; pinMode（coloumn4、OUTPUT）; pinMode（coloumn5、OUTPUT）; pinMode（coloumn6、OUTPUT）; pinMode（coloumn7、OUTPUT）; pinMode（coloumn8、OUTPUT）; pinMode（coloumn9、OUTPUT）; pinMode（coloumn10、OUTPUT）; pinMode（coloumn11、OUTPUT）; pinMode（coloumn12、OUTPUT）; pinMode（coloumn13、OUTPUT）; pinMode（coloumnA4、OUTPUT）; pinMode（coloumnA5、OUTPUT）; pinMode（layerA0、OUTPUT）; pinMode（layerA1、OUTPUT）; pinMode（layerA2、OUTPUT）; pinMode（layerA3、OUTPUT）;} //セットアップの終了//ループルーチンは永久に何度も実行されます：void loop（）{//すべての列は5v（高）に接続されています。 digitalWrite（coloumn0、HIGH）; digitalWrite（coloumn1、HIGH）; digitalWrite（coloumn2、HIGH）; digitalWrite（coloumn3、HIGH）; digitalWrite（coloumn4、HIGH）; digitalWrite（coloumn5、HIGH）; digitalWrite（coloumn6、HIGH）; digitalWrite（coloumn7、HIGH）; digitalWrite（coloumn8、HIGH）; digitalWrite（coloumn9、HIGH）; digitalWrite（coloumn10、HIGH）; digitalWrite（coloumn11、HIGH）; digitalWrite（coloumn12、HIGH）; digitalWrite（coloumn13、HIGH）; digitalWrite（coloumnA4、HIGH）; digitalWrite（coloumnA5、HIGH）; delay（30）; //マイクからノイズレベルを取得し、0v（低）に接続するレイヤーを制御します。 //各if-elseブロックは1つのレイヤーを制御します。 //値は携帯電話に応じて調整する必要があります。 / *キャリブレーションするには、スマートフォンの近くであらゆる種類の音楽を再生し、マイクシールドの読み取り値を確認して、適切な値を選択します。 * / //この例では、6のステップで良い結果が得られますif（Mic.getValue（）> 70）//最初のレイヤーコントロール{digitalWrite（layerA0、LOW）; delay（50）; //表示をより明確にするため。速くするか遅くするかを変更することができます。 } else {digitalWrite（layerA0、HIGH）; } if（Mic.getValue（）> 76）// 2番目のレイヤーコントロール{digitalWrite（layerA1、LOW）; delay（50）; } else {digitalWrite（layerA1、HIGH）; } if（Mic.getValue（）> 82）//第3層コントロール{digitalWrite（layerA2、LOW）; delay（50）; } else {digitalWrite（layerA2、HIGH）; } if（Mic.getValue（）> 88）// 4番目のレイヤーコントロール{digitalWrite（layerA3、LOW）; delay（50）; } else {digitalWrite（layerA3、HIGH）; }} //ループの終わり

1枚のLEDキューブ（マイクシールド）

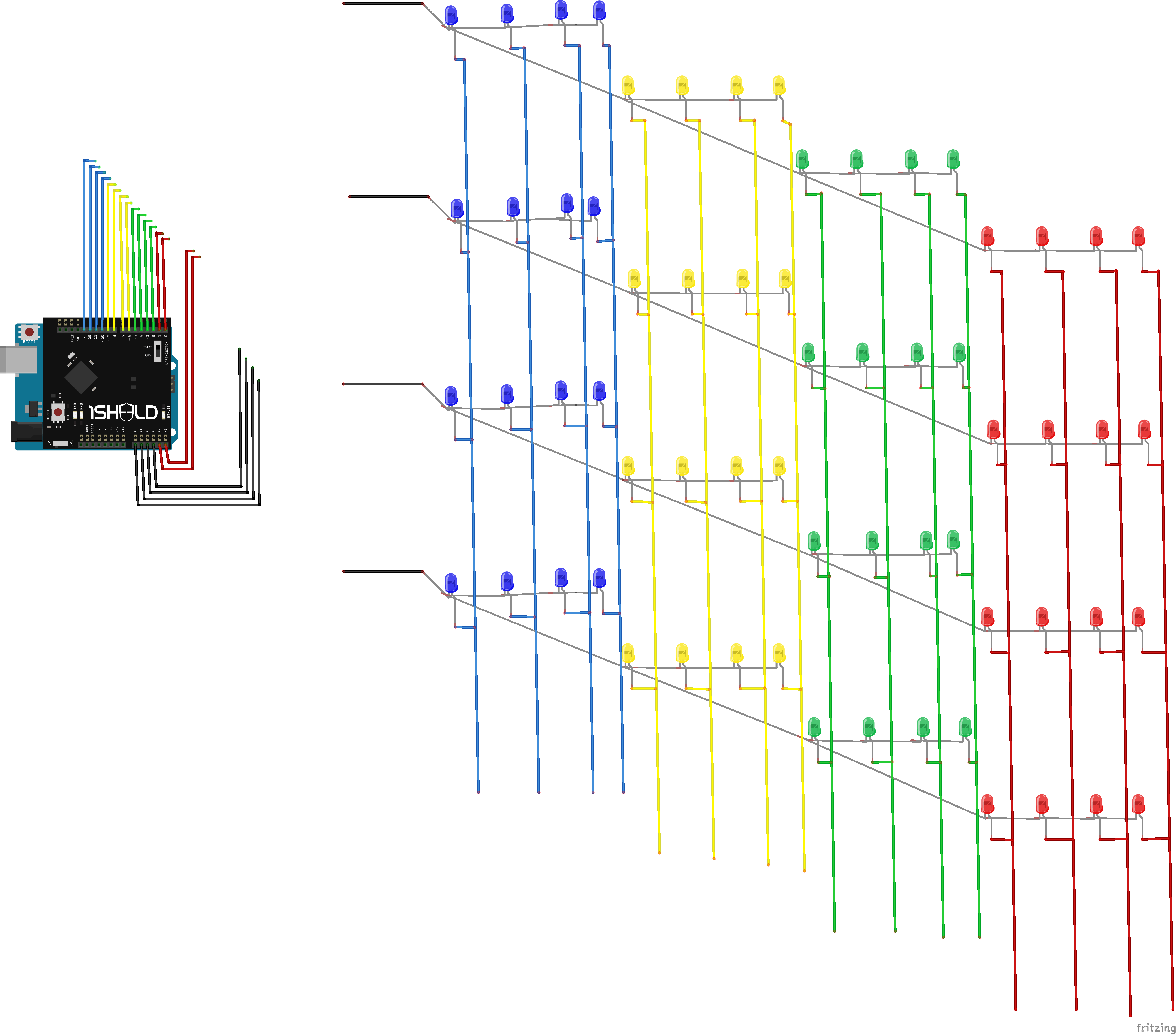

回路図
