スマートサンライズアラーム：優しい光で目覚める

部品と用品

Arduino Nano R3	1
Maxim Integrated DS3231MPMB1 ペリフェラルモジュール（RTC）	1

このプロジェクトについて

冬が近づき、夜が昼より長くなると、朝6時に真っ暗で寒い部屋で目覚めるのは悪夢です。部屋を暖かく快適に感じさせる「人工的な日の出」を作れないかと考えました。

これは簡単な課題です。現在のシーリングライトに取り付けられるスマート電球を作り、徐々に部屋を明るくすることで日の出をシミュレートします。うまくいけばスマホと連携させて本格的な目覚まし時計にします。

電球の準備

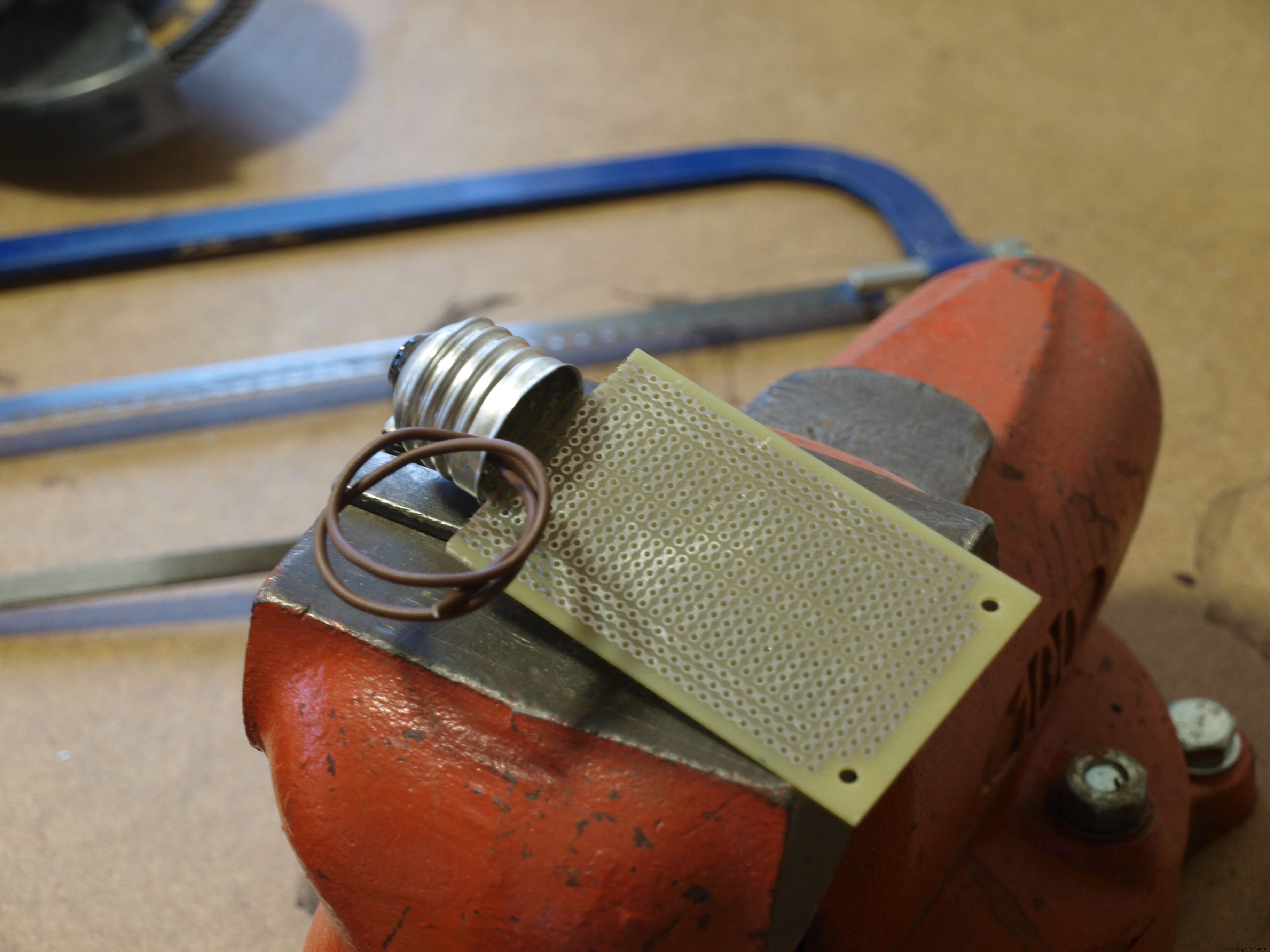

スマート電球を作るには、まず「普通の」電球が必要です。ソケットがランプにねじ込まれ、電源を供給するためです。ハンマーで叩き割りました。この楽しい作業でガラスがアルミソケットから外れ、ソケットにリード線を半田付けし、底部のピンにも配線すれば、スマート電球のベースが完成です。

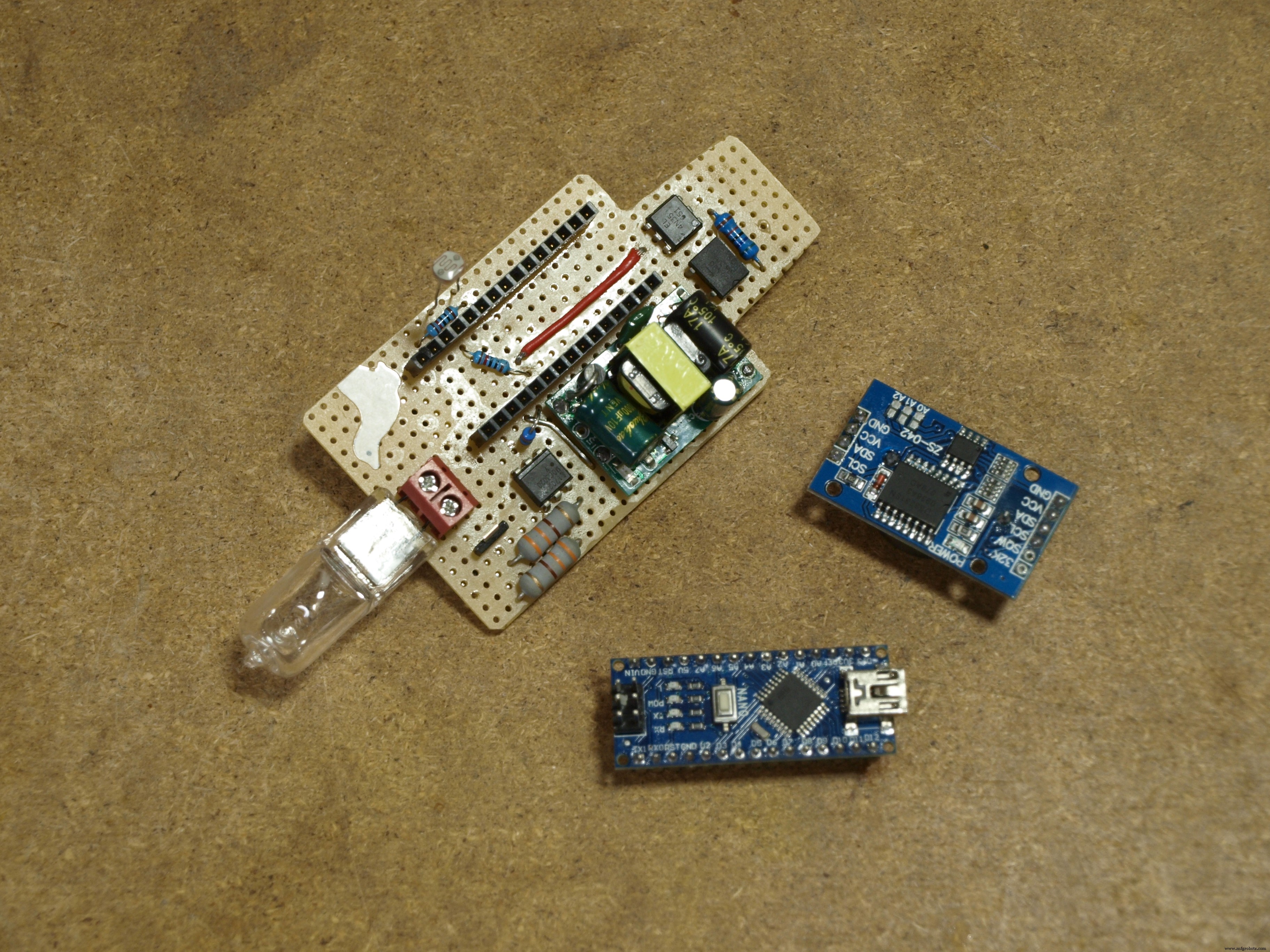

次に、すべての電子部品を載せる基板が必要です。ユニバーサル基板をカットし、Arduino Nano、5V電源、すべての電子部品が収まるようにしました。

高電圧回路

安全警告： 50Vを超える電圧を扱います。高電圧に触れると重傷または死亡の恐れがあります。

通常の電球は商用交流電源で動作するため、マイコンで直接電力を制御できません。そこでTRIACを使用します。このデバイスは高速にオン/オフできるリレーのような役割を果たします。マイコンがTRIACをオン/オフして交流正弦波を制御し、調光・調光を行います。

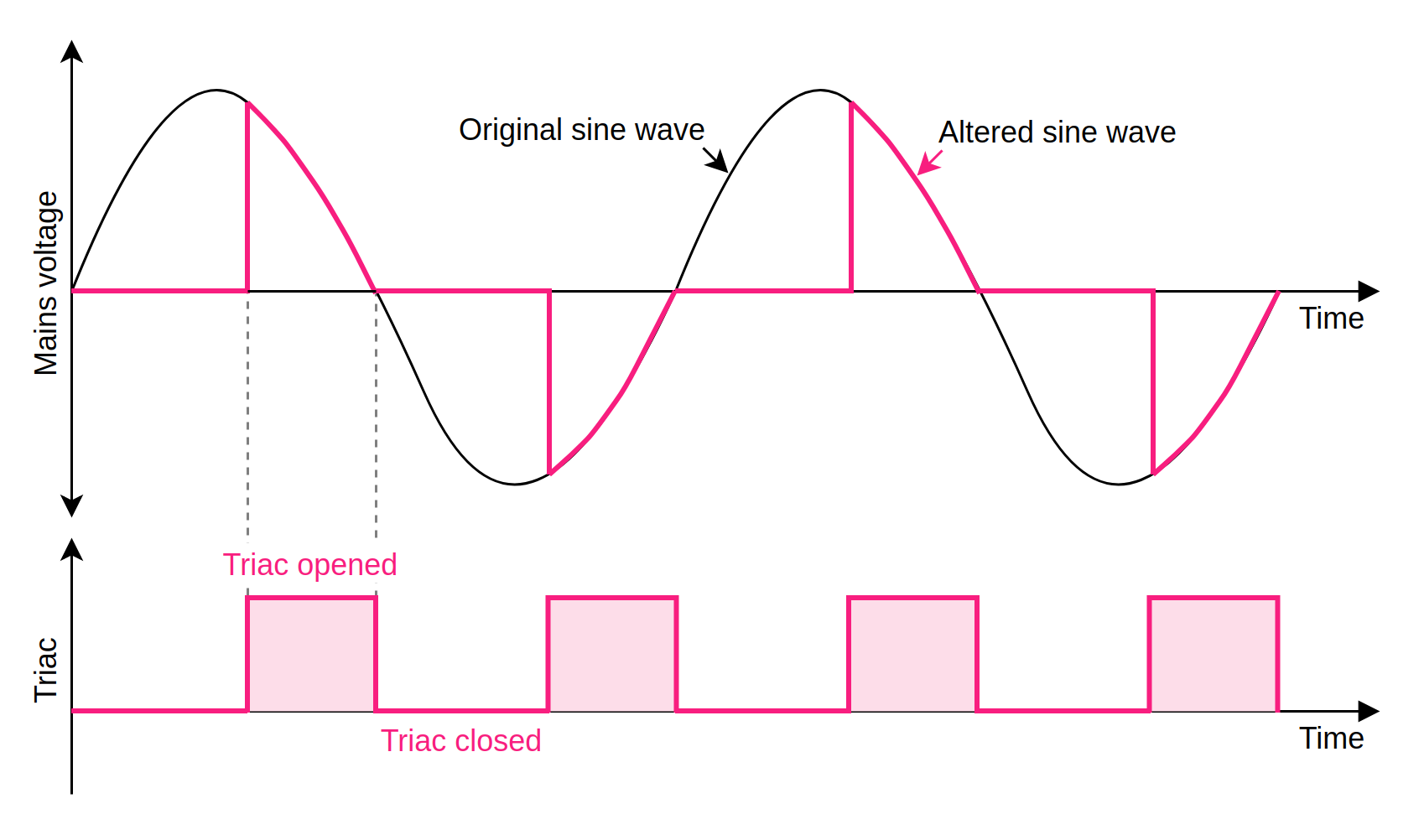

しかし、交流電圧の制御は直流とは異なります。正弦波を精密にカットする必要があり、TRIACを精密なタイミングでオン/オフしなければなりません（下図参照）。つまり、マイコンは商用電源の正弦波がゼロクロスする瞬間を検知し、各半波を同じ大きさにカットする必要があります。そうしないとチラツキが発生します。

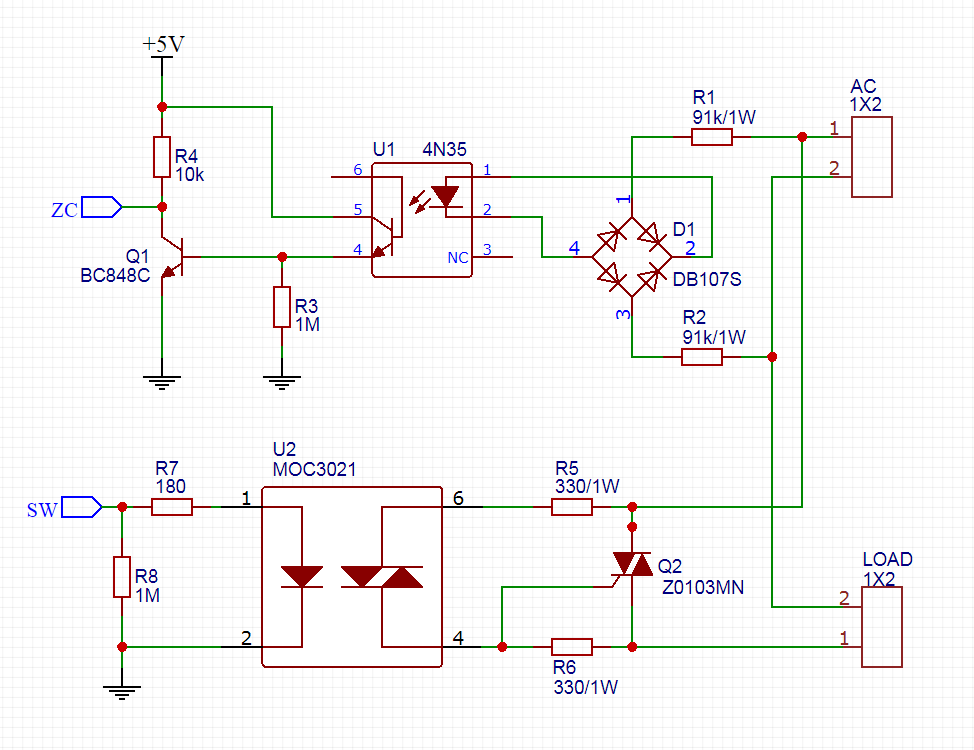

商用電源のゼロクロス検出には、トランジスタ出力の4N35（U1）フォトカプラを使用します。正弦波がゼロクロスするとトランジスタがオンになり、マイコンは入力ピンでハイ信号を検知します。このフォトカプラにはもう一つ重要な役割があり、低電圧回路と商用電源回路を絶縁します。

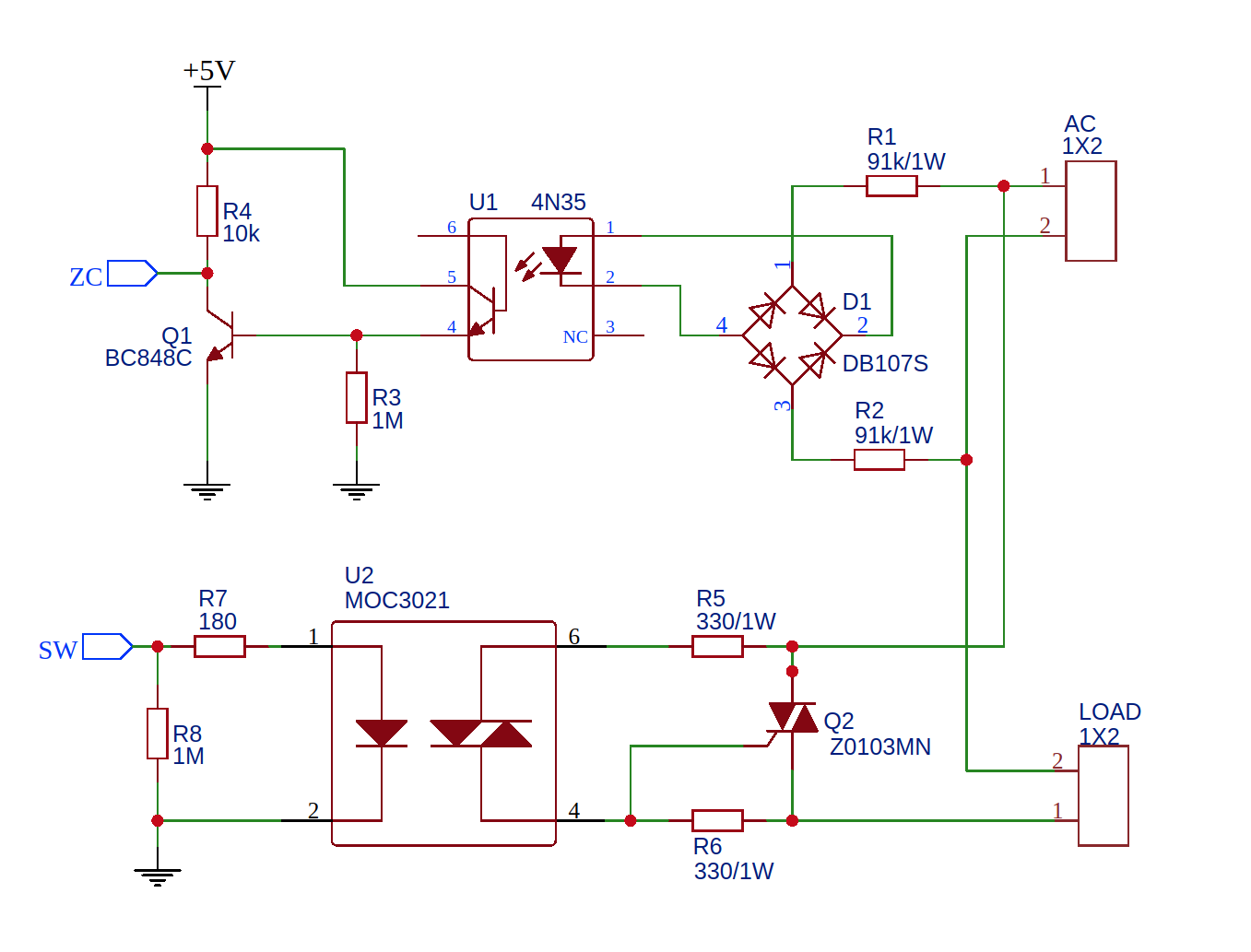

2つ目のフォトカプラ、MOC3063（U2）はTRIAC出力を持ち、マイコンを高電圧TRIAC（Q2）から絶縁します。ゼロクロス機能付きフォトカプラは使用しないでください。それらは正弦波がゼロクロスしたときにしかオンしないためです。

低電圧回路

マイコンにはArduino Nanoを使用します。主な役割はTRIAC制御と、設定時刻での点灯開始です。正確なリアルタイムクロックにはDS3231高精度RTCモジュールを使用し、停電時も時刻を保持します。

チップ用の5V電源には、電球ソケットからの商用電源に接続した安価な5V 700mA降圧電源モジュールを使用します。手軽で便利なソリューションです！

コード

プログラムはシンプルです。スイッチで電源が入ると、まず部屋を明るくしてから徐々に暗くし、電子部品が動作していることを確認します。夜間はDS3231モジュールに保存されたリアルタイムクロックを監視し、午前6時に徐々に明るくして「昼光」レベルまで上げ、夕方にスイッチで電源を切るまで点灯し続けます。

添付のコードを見てください。自己説明的だと思います。そうでなければ私はダメな開発者です！

今後の展開

数日〜数週間試して、朝ちゃんと起きられるか確認します。うまくいけば、このプロジェクトをよりスマートで洗練されたものに進化させます！

おやすみなさい！

コード

/* スマート電球 - 起床時間になると徐々に点灯
 * 動作:
 * 1) 電源投入時、動作確認のため点灯
 * 2) 徐々に暗くなり完全消灯
 * 3) 午前6時に徐々に点灯し、夕方にスイッチで消灯
 * 4) 部屋が明るいときは点灯しない（フォトセル）
 * 使い方:
 * - 就寝時にスイッチオン、朝に点灯、退室時にスイッチオフ
 * - DS3231モジュールで時刻を保持
 * @author Jiri Praus (https://twitter.com/jipraus)
 * AC調光参考: https://arduinotehniq.blogspot.com/2014/10/ac-light-dimmer-with-arduino.html
 */
#include <TimerOne.h> // https://www.arduino.cc/playground/Code/
#include "RTClib.h"

#define TRIAC_PIN 2
#define ZERO_CROSS_PIN 3
#define LIGHT_SENSOR_PIN A6
#define FREQUENCY_STEP 75  // 50Hz用の輝度ステップあたり遅延(μs)（60Hzなら65に変更）
#define CHANGE_DIM_LEVEL_EVERY 1  // 調光レベル変更間隔（秒）
#define MAX_DIM_LEVEL 128  // 消灯
#define MIN_DIM_LEVEL 0    // 点灯
#define DARK_THRESHOLD 300 // 暗いと判定するフォトセル抵抗値

// TRIAC制御変数
volatile byte triacCounter = 0;
volatile boolean zeroCrossed = false;

// 調光制御
byte dimLevel = MIN_DIM_LEVEL;
boolean lightOn = false;

// アラームクロック
RTC_DS3231 rtc;

void setup() {
  Serial.begin(115200);
  digitalWrite(TRIAC_PIN, LOW);
  pinMode(TRIAC_PIN, OUTPUT);
  pinMode(ZERO_CROSS_PIN, INPUT);
  pinMode(LIGHT_SENSOR_PIN, INPUT);

  if (!rtc.begin()) {
    Serial.println("Couldn't find RTC");
    while(1);
  }
  if (rtc.lostPower()) {
    Serial.println("RTC lost power, lets set the time!");
    rtc.adjust(DateTime(F(__DATE__), F(__TIME__)));
  }

  noInterrupts();
  attachInterrupt(digitalPinToInterrupt(ZERO_CROSS_PIN), zeroCrossDetected, RISING);
  interrupts();
  Timer1.initialize(FREQUENCY_STEP);
  Timer1.attachInterrupt(triacTimerInterrupt, FREQUENCY_STEP);
}

void loop() {
  delay(CHANGE_DIM_LEVEL_EVERY * 1000);
  checkAlarmClock();
  adjustDimLevel();
  debugPrint();
}

void zeroCrossDetected() {
  zeroCrossed = true;
  triacCounter = 0;
  digitalWrite(TRIAC_PIN, LOW);
}

void triacTimerInterrupt() {
  if (dimLevel >= MAX_DIM_LEVEL) {
    digitalWrite(TRIAC_PIN, LOW);
  } else if (dimLevel <= MIN_DIM_LEVEL) {
    digitalWrite(TRIAC_PIN, HIGH);
  } else if (zeroCrossed) {
    if (triacCounter >= dimLevel) {
      digitalWrite(TRIAC_PIN, HIGH);
      zeroCrossed = false;
    } else {
      triacCounter++;
    }
  }
}

void adjustDimLevel() {
  if (lightOn && dimLevel > MIN_DIM_LEVEL) dimLevel--;
  else if (!lightOn && dimLevel < MAX_DIM_LEVEL) dimLevel++;
}

void checkAlarmClock() {
  if (!lightOn && isRoomDark()) {
    DateTime now = rtc.now();
    if (now.hour() == 6 && now.minute() == 0) {
      lightOn = true;
    }
  }
}

boolean isRoomDark() {
  return analogRead(LIGHT_SENSOR_PIN) < DARK_THRESHOLD;
}

void debugPrint() {
  Serial.print("lightOn="); Serial.println(lightOn);
  Serial.print("dimLevel="); Serial.println(dimLevel);
  DateTime now = rtc.now();
  Serial.print("datetime=");
  Serial.print(now.year(), DEC); Serial.print('/');
  Serial.print(now.month(), DEC); Serial.print('/');
  Serial.print(now.day(), DEC); Serial.print(' ');
  Serial.print(now.hour(), DEC); Serial.print(':');
  Serial.print(now.minute(), DEC); Serial.print(':');
  Serial.println(now.second(), DEC);
  Serial.print("lightLevel="); Serial.println(analogRead(LIGHT_SENSOR_PIN));
}

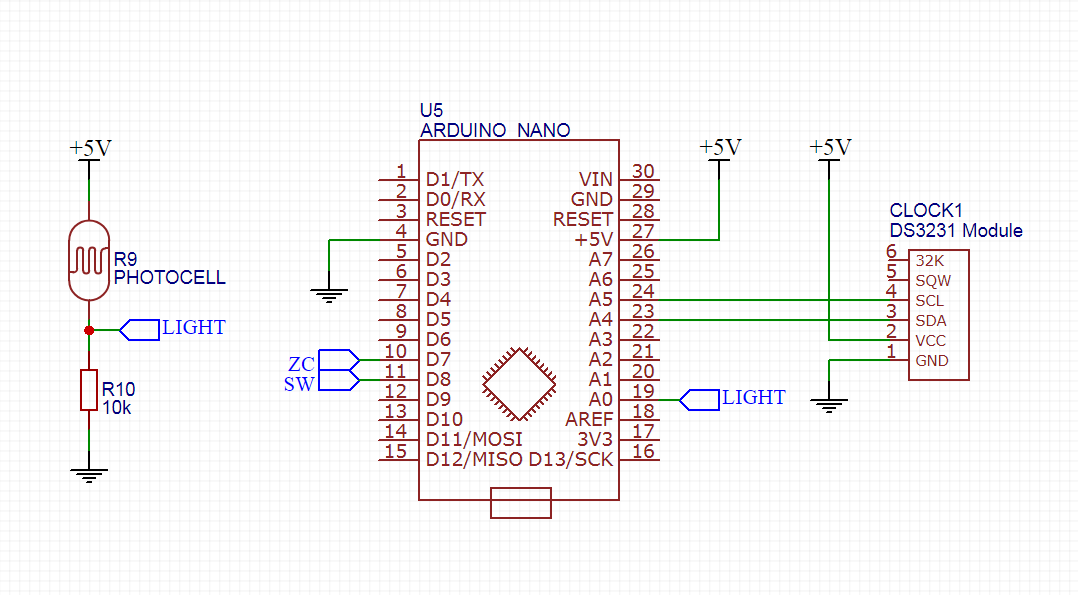

回路図
