ミニヴィンテージインターネットラジオ

必要なツールとマシン

>	3Dプリンター（汎用）
	はんだごて（汎用）

アプリとオンラインサービス

>

Autodesk Fusion 360

このプロジェクトについて

動機

このプロジェクトは、AnthonyKellyのRaspberry-Pi / Arduinoインターネットラジオに基づいています。

序文

これまで3Dデザインの経験はありませんでしたが、新しいスキルを身につけるチャンスでした。また、私はまだ3Dプリンターにアクセスできません。したがって、これは実際の課題になります。

インスピレーション

私の主な目標は、印刷するエンクロージャーを開発することです。

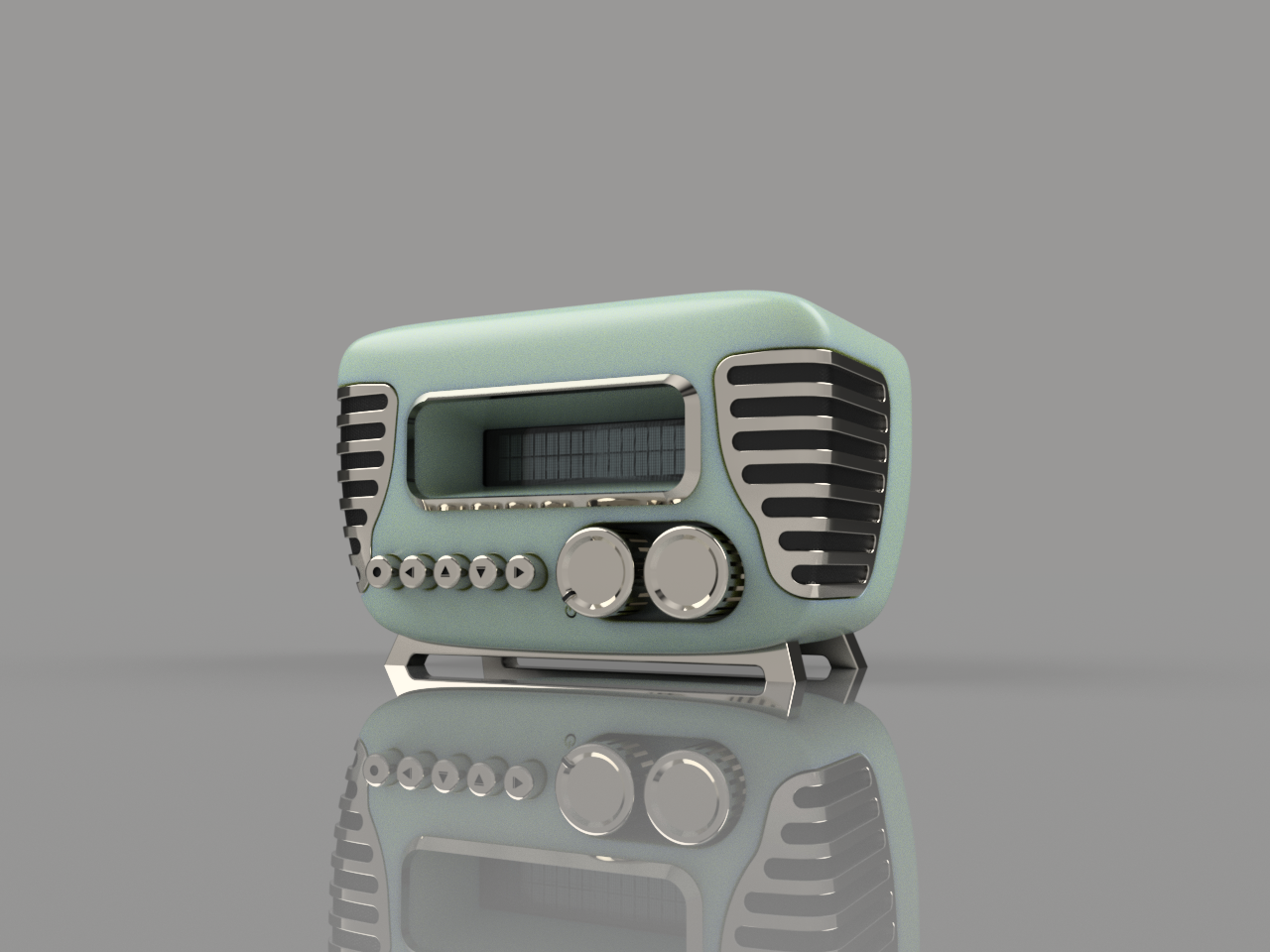

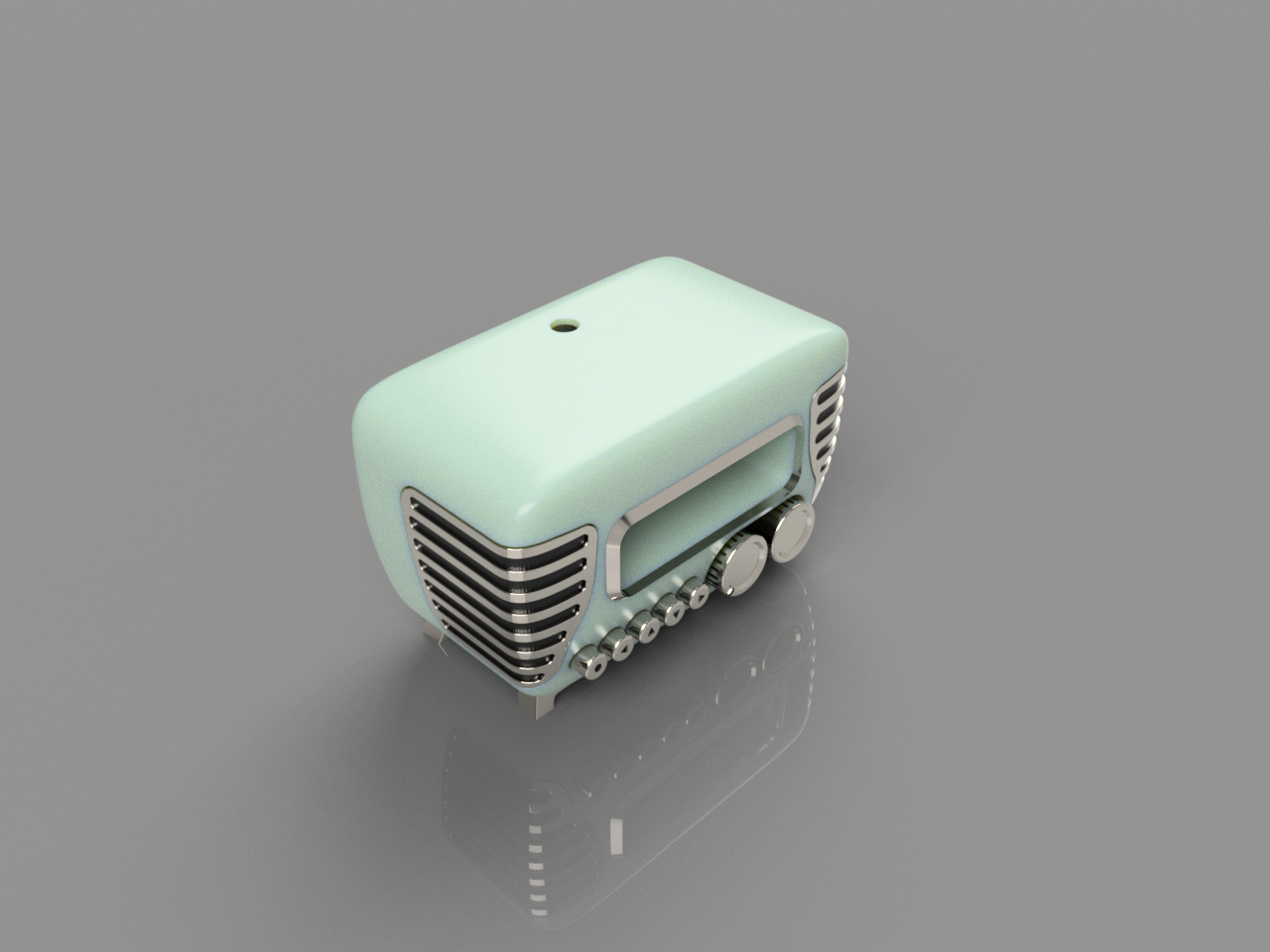

目的は、新しいテクノロジーとヴィンテージのルックアンドフィールをミックスすることです。ただし、エンクロージャーを可能な限り最小にし、不要な切り欠きをなくしたいと考えています。使用可能なカットアウトは、パワーコードとオーディオ出力のみです（ただし、Bluetooth USBセットアップで削除できます）。

ソフトウェアを使用して自分のアイデアをモデル化する方法を理解するのに何夜もかかりましたが、最終結果には本当に興奮しました。本当に自分で作りたいです。皆さんがこのプロジェクトを気に入ってくれることを願っています。

編集。 10.05.2017

このプロジェクトを楽しんだら、「プロジェクトを尊重する」ボタンをクリックしてください！他の素晴らしいプロジェクトを作成するのに役立ちます！

元のプロジェクトからのアップグレード

このエンクロージャーは、最小限のワイヤーとカットアウトを外に出すことを目的としていたため、いくつかのアップグレードが提案されました：

• イーサネットケーブルをミニUSBWi-Fiドングルと交換します。

• スイッチ付きのロータリーポットを使用して、オン/オフを切り替え、音量を調整します（オプション）

• 360°ロータリーエンコーダーを使用してステーションを切り替えます（オプション）

• 同じ電源を使用してArduinoとR-Piに電力を供給します

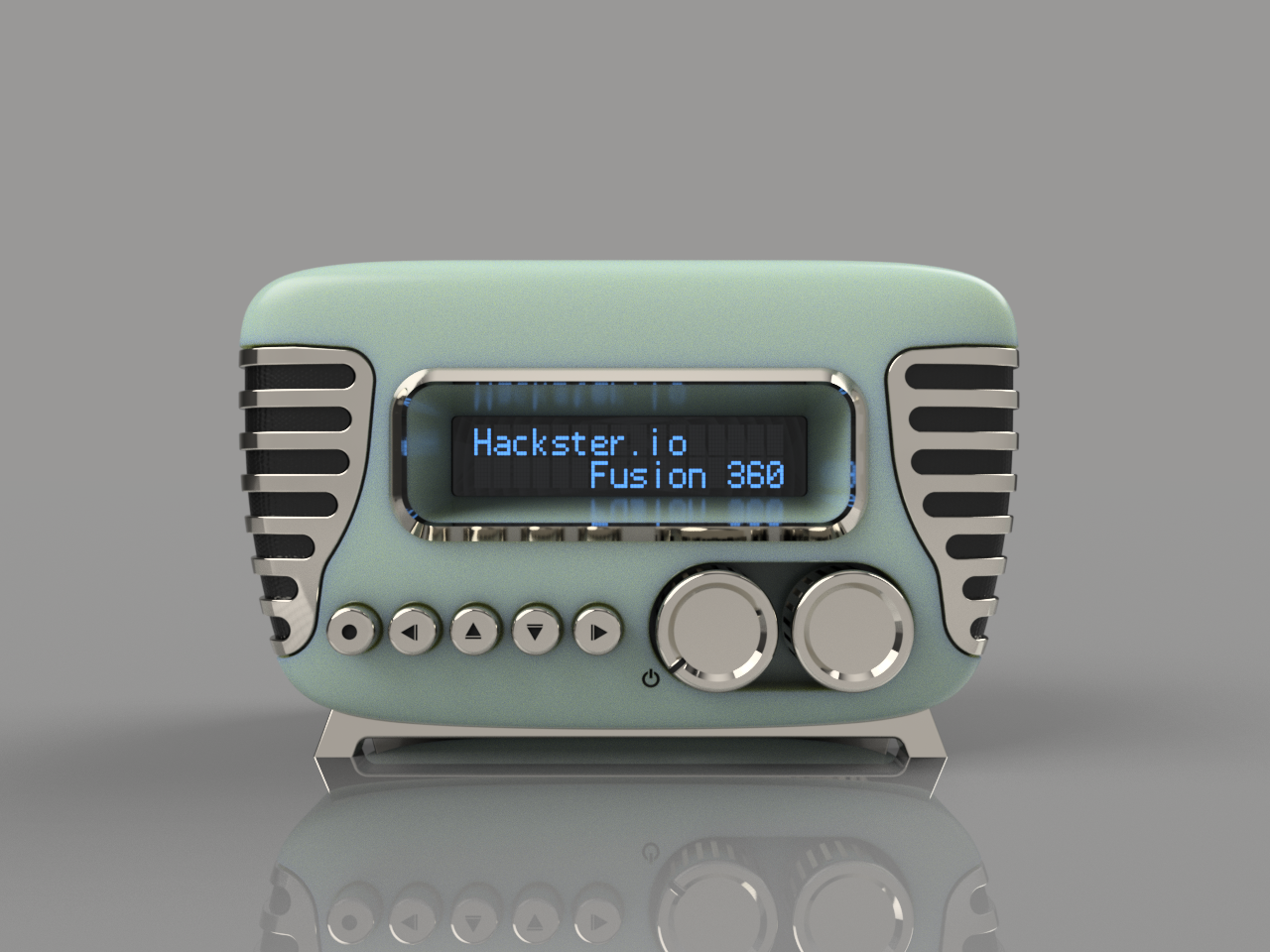

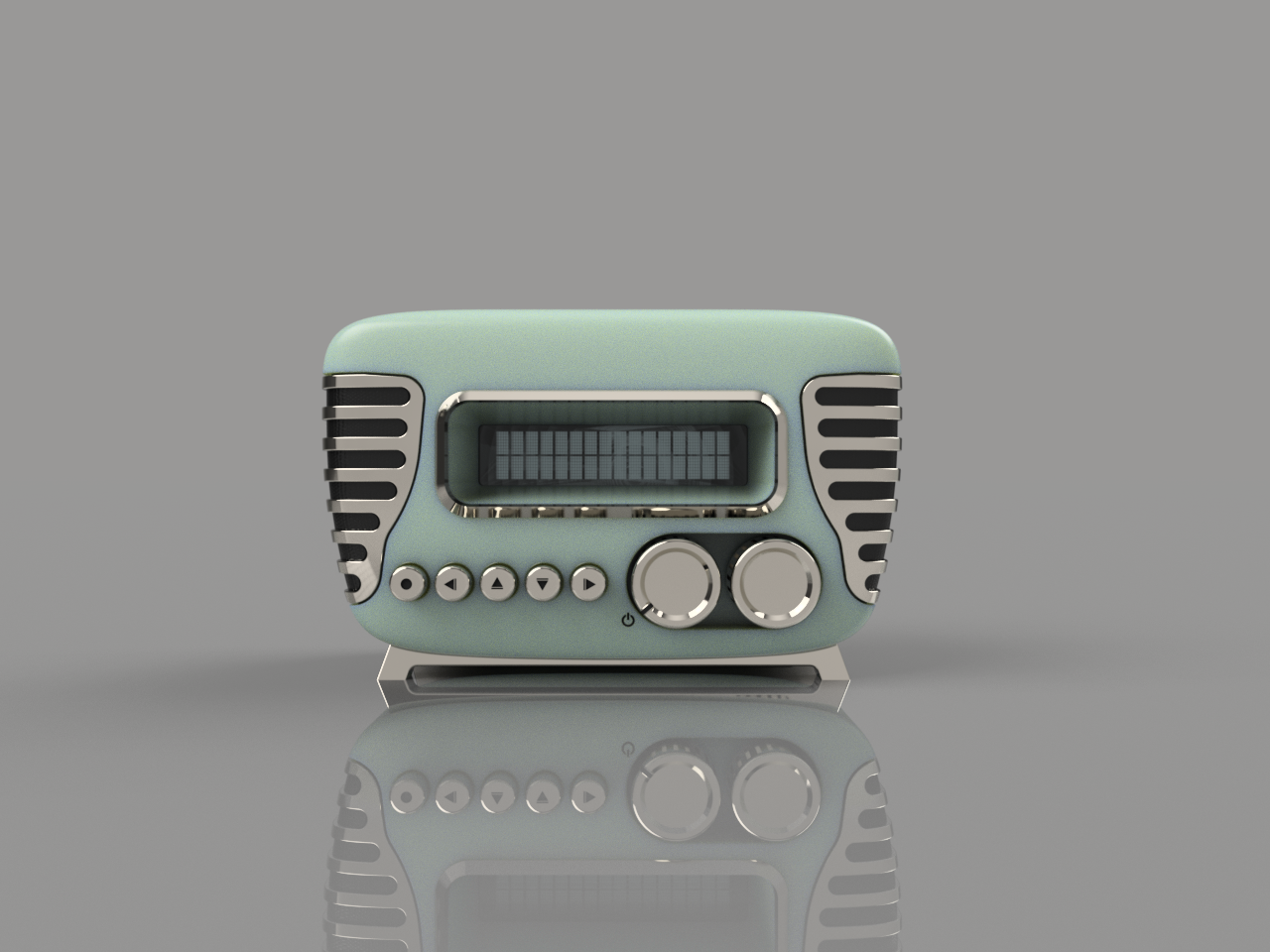

LCDボタンは、ヴィンテージのルックアンドフィールを維持するために水平に配置されました。これを達成するには、いくつかの機械的な配置が必要でした。

前面のロータリーコントロールはオプションです。それらを避けて、丸いノブを所定の位置に接着するだけでビジュアルを構成できます。これらはデータシートからモデル化されているため、他の同様のパーツと交換する場合は、デザインを微調整する必要があるかどうかを慎重に確認してください。 注：必要な機能を備えた最も安価なコンポーネントをDigikeyで検索したので、それらを購入してもポケットを傷つけることはありません。

ロータリーポテンショメータ：

ポットは、ラジオの電源を入れるスイッチと音量調節の2つの機能を備えています。初期位置がオフになり、それをオンにすると「カチッ」と音がして、回路が閉じてボードに電力が供給されます。回転を続けると、ポットのアナログ値を読み取って、音量を0％（0V）から100％（5V）に調整できます。

ロータリーエンコーダー：

エンコーダーはチューナーとして機能します。古いスタイルのラジオチューナーをシミュレートするために、任意の方向に自由に回転します。ここでの考え方は、保存されているステーション間を循環することです（時計回りまたは反時計回りにそれぞれ回すと、前方または後方に移動します）。コンポーネントには、目的のステーションを選択するために使用できるスイッチアクションもあります。ボーナスとして、新しいステーションが選択されていないときに、ラジオスタティック/ステーション検索サウンド（例）を再生できます。

警告 ：I / Oラインで直接Raspberry-Piに電力を供給します 危険 、保護ヒューズをバイパスします。だからあなたは 必須 使用する 良い および 安定 5V電源。以下の推奨事項を1つ購入してください。ただし、自己責任で行ってください。

アセンブリ

一部の部品は、所定の位置に接着することを目的としています：

• フロントLCDベゼル

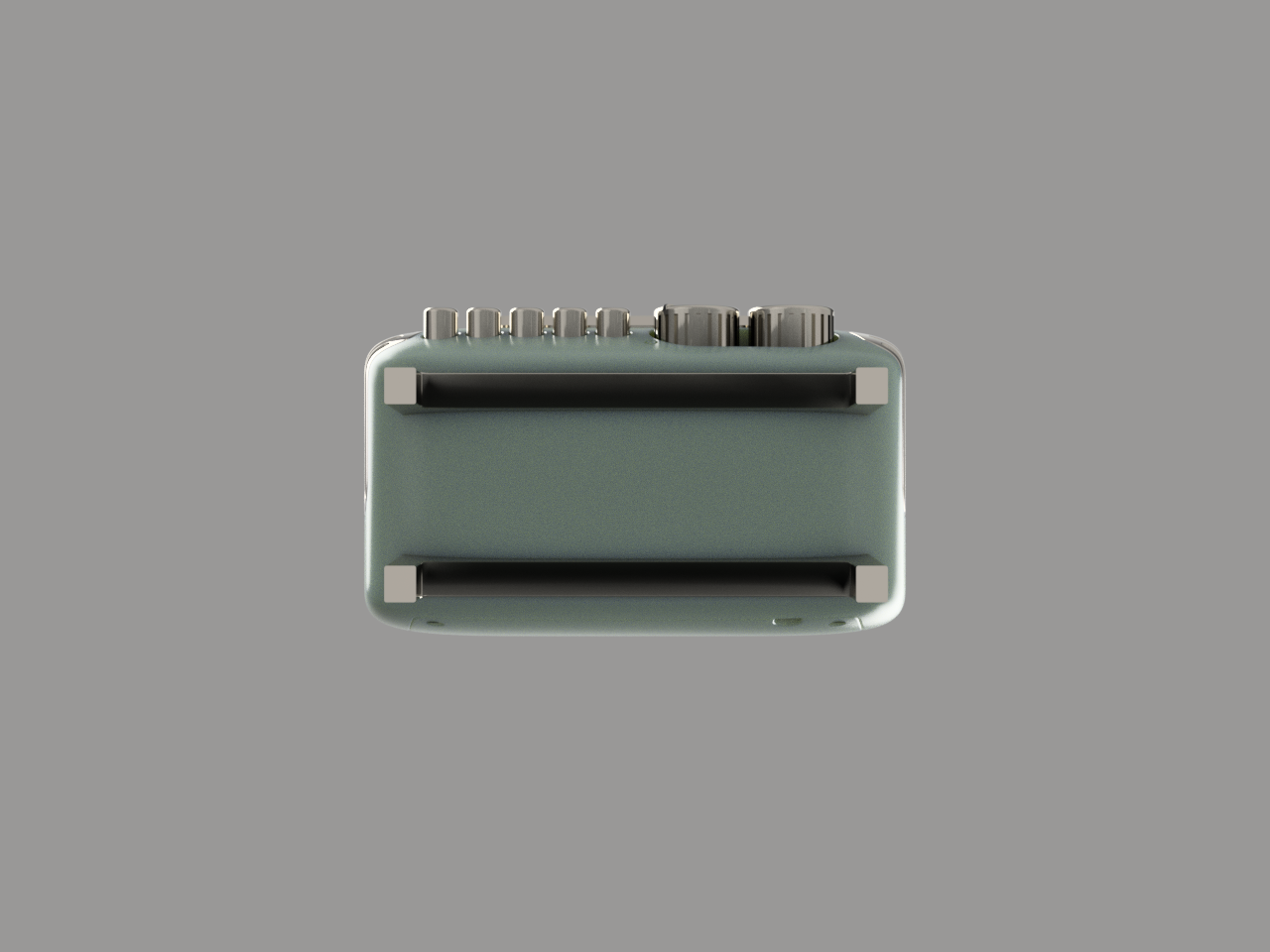

• 足

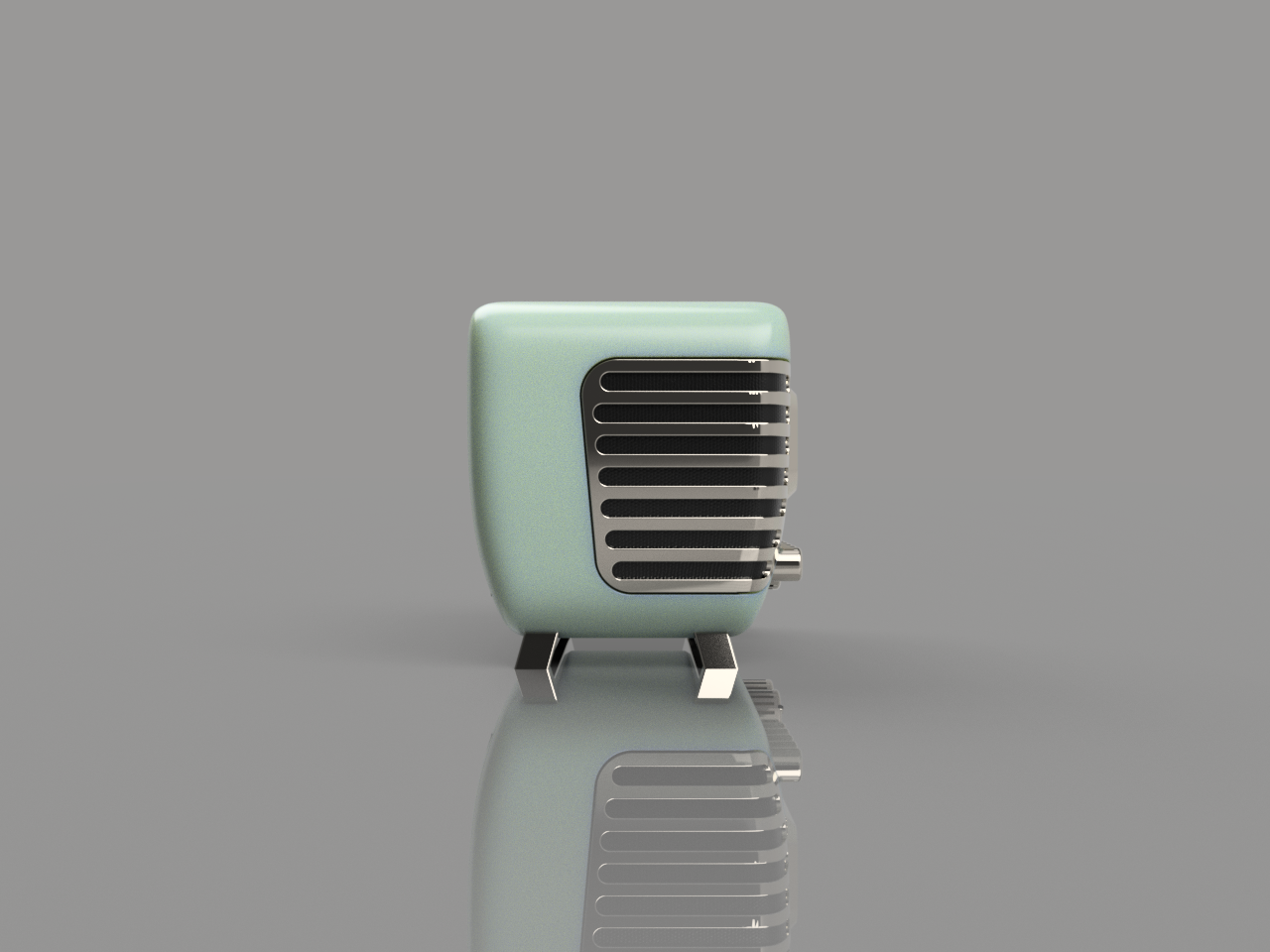

• 左右のグリル

部品の組み立て方法：

• プッシュボタンを正しい順序（右、下、上、左、選択）で挿入します。正面から落下するのを防ぐための戻り止めがいくつかあります。

• 左右のグリルサポートを内側から接着します

• 回転部品を挿入し、フロントパネルからねじ込みます

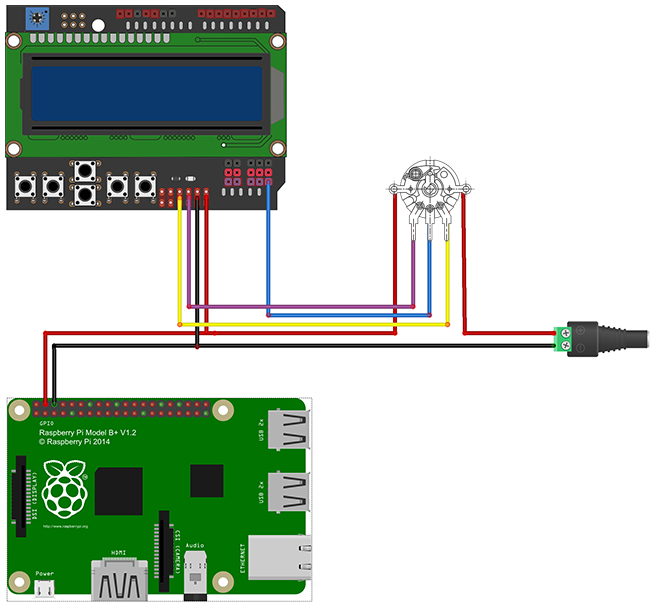

• ロータリーコンポーネントをLCDシールドのアナログピンに接続します（はんだ付けと適切なコードが必要です）

• LCDシールドを挿入し、4本のネジ山形成ネジ（2-28 x 3/8 "）で所定の位置にねじ込みます。LCDは押しボタンを所定の位置に固定します。

• 4本のネジとナット（M2.5 x 8mm）を使用して、ArduinoとR-Piをスペーサーと一緒に固定します。

• すべてのUSBドングルをR-Piに配置します

• Arduino、R-Piへの電源接続を挿入し、電源を接続します。

• Arduino + Rpiアセンブリをケースに挿入し、LCDシールドに取り付けます

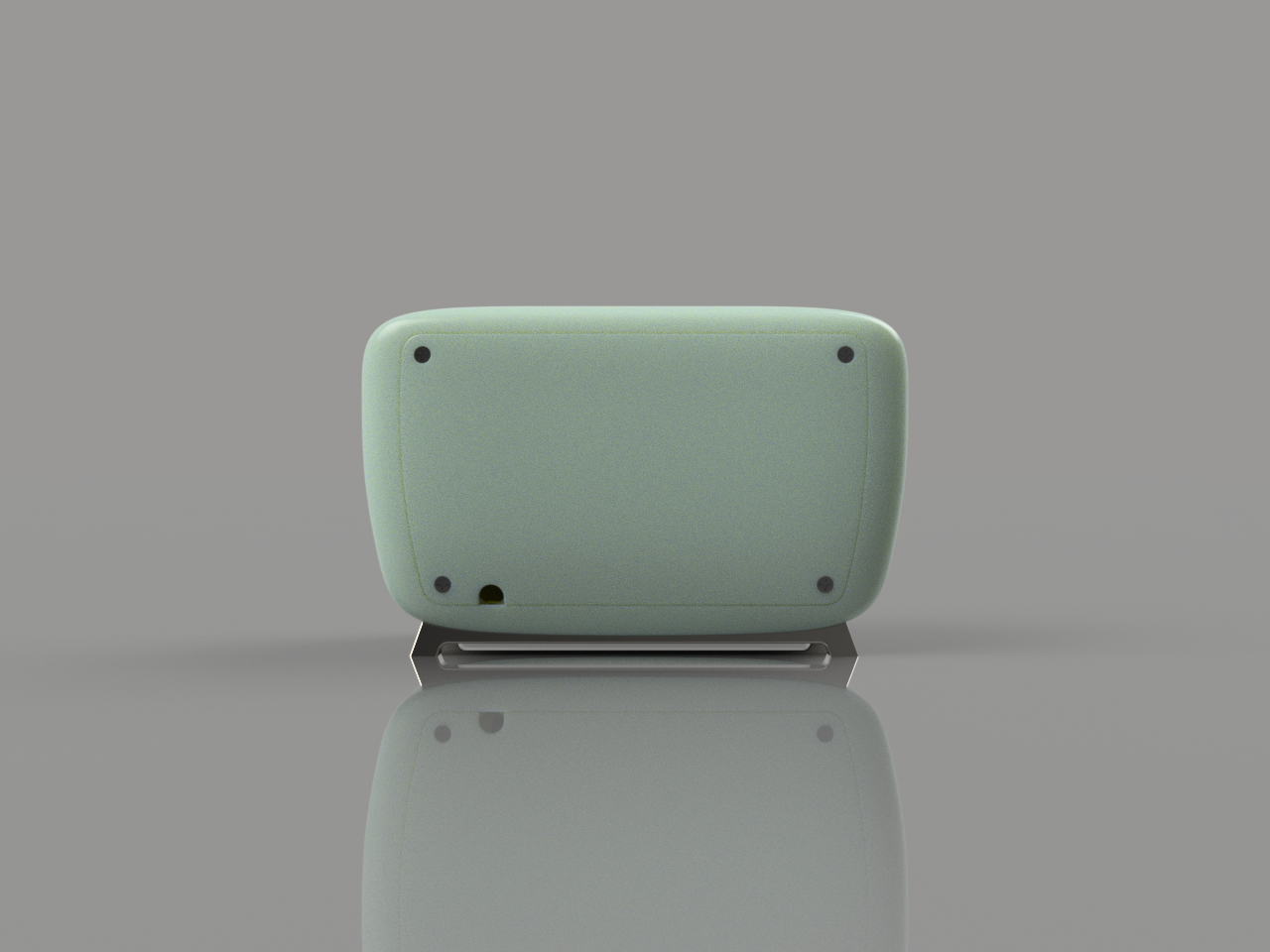

• 背面パネルを閉じて、4本の平頭ネジ（＃2 x 3/8 "）で所定の位置にねじ込みます。パワーコードを切り欠きに通します。

• パワー/ボリュームおよびロータリーチューナーのフロントノブを挿入します。

• 最後の部品を接着します：LCDベゼル、脚、フロントグリル部品。

• お楽しみください

仕上げ

最終的なヴィンテージの外観を得るには、いくつかの部品を研磨し、下塗りし、塗装することをお勧めします。本体は「メタリックピスタチオ」カラーで、ディテールはすべてニッケル塗装。すべての公差は余分なスペースなしで作成されているため、ペイント前にすべてをテストして、ペイント後にフィットするスペースを確保する必要があります。しかし、それは本当にあなた次第です。好きな色で3Dプリントすることができます。

私は以前に3D印刷の経験がないので、このプロジェクトにはおそらく微調整が必​​要です。一部のパーツを印刷できるようにするには、公差を調整し、サポート構造を作成する必要があります。

次は何ですか？

このプロジェクトを次のレベルに引き上げるために、いくつかの変更を提案します：

• スピーカーのペアを使用する

• アンプを使用する

• デザインを拡大し、すべての電子機器を再配置します

• 40x4LCDモジュールを使用する

そうすれば、音を出すためのハードウェアを手に入れることができます!!

Fusion360リンク

アップロードリンクがうまく機能していないので、プロジェクトへの直接リンクがあります。

プロジェクトへのリンク
