FlickMote：ジェスチャー操作のIRリモコンでスマートホームを制御

必要な部品と材料

• 超音波距離センサ（HC-SR04） × 1
• IR LED（赤外線送信用） × 1
• RGB LED（拡散型・共通カソード） × 1
• Arduino 101（Unoでも可） × 1

使用するアプリとオンラインサービス

• Arduino IDE

プロジェクト概要

はじめに

赤外線リモコンでの家電操作は一般的ですが、手元のリモコンを見てボタンを探す手間があり、特に高齢者には負担です。本プロジェクト「FlickMote」は、手のジェスチャーだけで家電を操作する新しいリモコンシステムを提案します。超音波測距モジュールでユーザーのジェスチャーを検出し、対応するIR信号を出力します。マイコンはArduino 101（Uno互換）を使用。

ハードウェア構成

1. Arduino 101またはUno
2. HC-SR04 超音波モジュール
3. 赤外線LED
4. 赤外線LED用抵抗（220Ω）
5. RGB LED
6. ブレッドボードとジャンパワイヤ

動作原理

超音波測距で手の位置（距離）を検知し、ジェスチャーに応じてIR信号を送信します。距離閾値はコードで調整可能。

• ハイ・スワイプ（> 10インチ） = チャンネルアップ
• ロー・スワイプ（< 10インチ） = チャンネルダウン
• ハイ・ホールド（> 10インチ） = 音量アップ
• ロー・ホールド（< 10インチ） = 音量ダウン
• センサを覆う（< 3インチ） = 電源オン/オフ

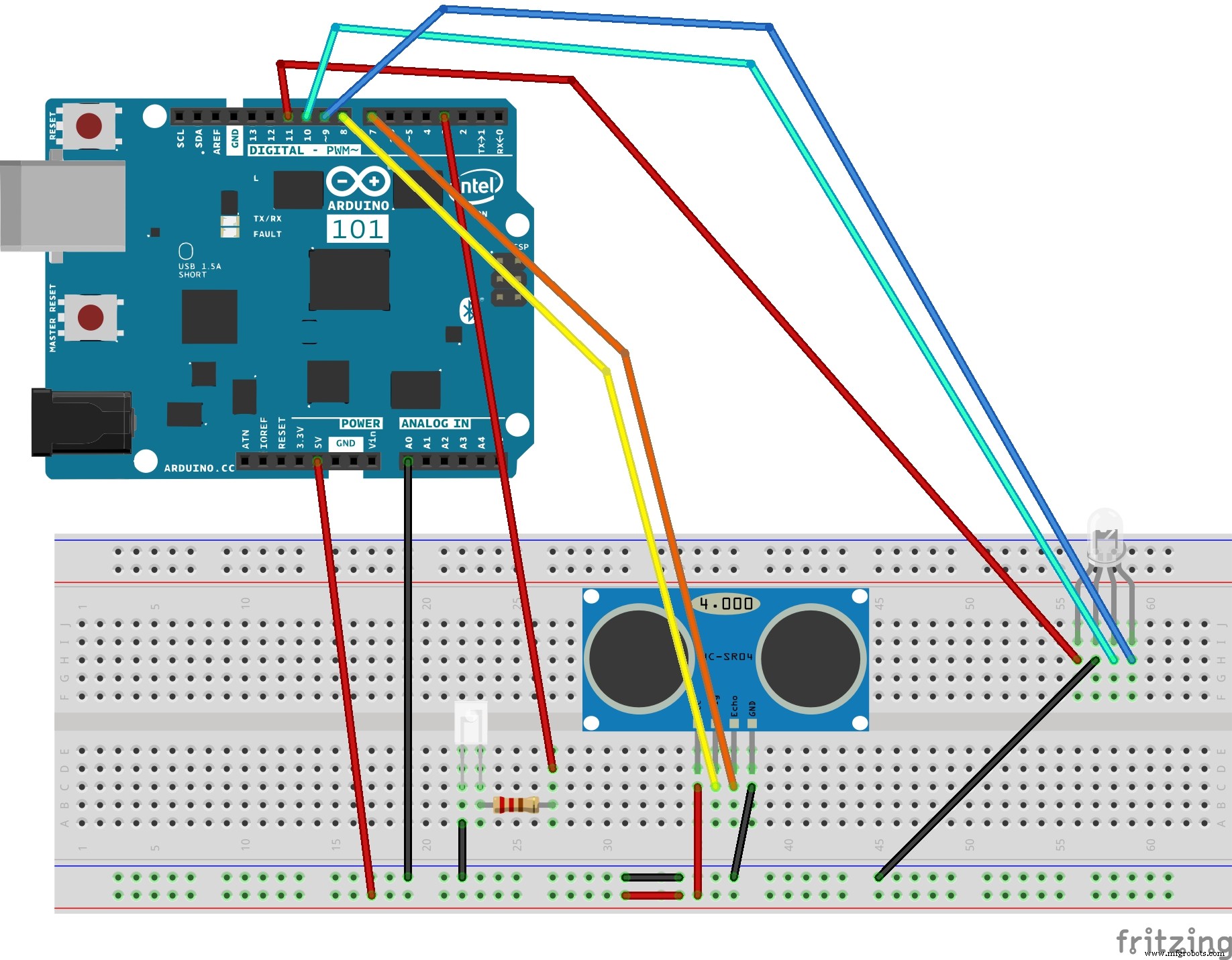

回路図（Fritzing）

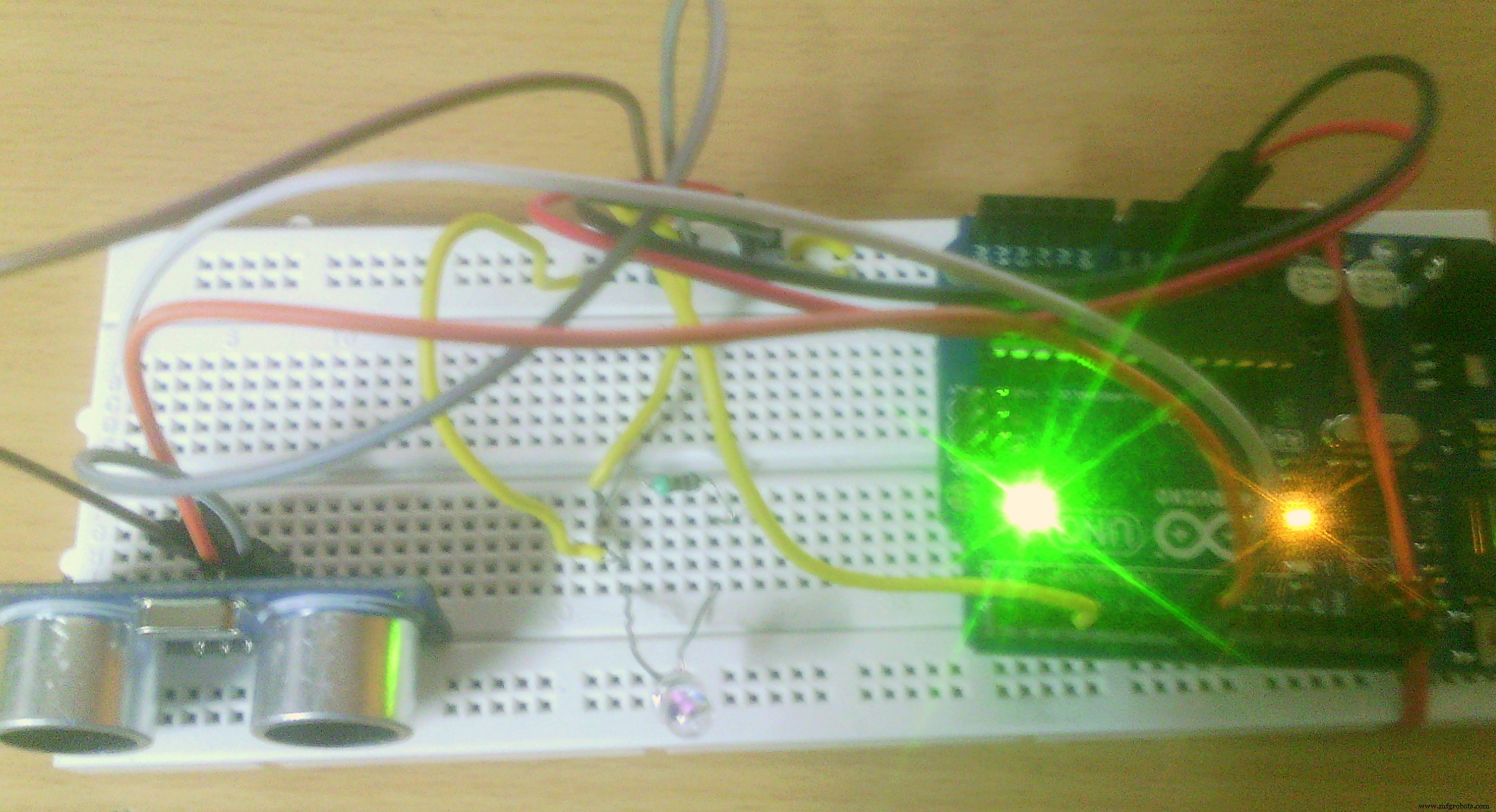

組み立て手順

1. IR LEDをPin 3へ抵抗経由で接続、カソードをGNDへ。
2. 超音波センサ：VCC→5V、GND→GND、Trig→Pin 8、Echo→Pin 7（コードで変更可）。
3. RGB LED：共通カソードをGND、赤→Pin 11、緑→Pin 10、青→Pin 9（変更可）。

操作詳細

電源

3インチ以内でスワイプするとLEDが紫に点滅し、「電源信号送信準備完了」を通知。誤動作防止のため、5秒以内に再度スワイプすると実際に電源信号を送信します。

チャンネル

3〜10インチでスワイプ＝チャンネルダウン、10〜20インチでスワイプ＝チャンネルアップ。

音量

3〜10インチで手をかざし続ける＝音量ダウン、10〜20インチでかざし続ける＝音量アップ。手を離すまで継続。

利点と改善案

• リモコンを見てボタンを探す手間を解消
• 視覚障害者や身体障害者にも操作しやすい
• 同じ仕組みで全家電を制御できるよう拡張可能

Arduinoスケッチ

/* Swipe Remote Control
 * 超音波測距でジェスチャー検出し、Sony TV用IR信号を送信
 * - High swipe (>10in) = Channel Up
 * - Low swipe = Channel Down
 * - High hold (>10in) = Volume Up
 * - Low hold = Volume Down
 * - Cover sensor (<3in) = Power On/Off
 * Created by Vignesh Jaishankar
 * Uses IRremote library (https://github.com/shirriff/Arduino-IRremote)
 */
#include <IRremote.h>

#define CONTROL_CH 1
#define CONTROL_VOL 2
#define CONTROL_POW 3
#define CONTROL_UP 1
#define CONTROL_DOWN -1
#define DIST_MAX 20
#define DIST_DOWN 10
#define DIST_POW 3

const int irPin = 3; // ライブラリ内で固定
const int pingPin = 8;
const int echoPin = 7;
const int led = 13;
const int ledR = 11;
const int ledG = 10;
const int ledB = 9;

unsigned long timer;
IRsend irsend;
boolean powerConfirmed = false;

void setup() {
  Serial.begin(9600);
  pinMode(led, OUTPUT);
  pinMode(ledR, OUTPUT);
  pinMode(ledG, OUTPUT);
  pinMode(ledB, OUTPUT);
  pinMode(pingPin, OUTPUT);
  pinMode(echoPin, INPUT);
  timer = millis();
}

void loop() {
  long duration = doPing();
  if (timer && timer < (millis() - 5000) && (millis() > 5000)) {
    Serial.println("timer reset");
    timer = false;
  }
  digitalWrite(led, LOW);
  setColor(0, 0, 0);

  long inches = microsecondsToInches(duration);
  if (inches < DIST_MAX) {
    Serial.print(inches); Serial.println("in");
    if (inches < DIST_POW) {
      if (timer) {
        doIR(CONTROL_POW, 0);
        timer = false;
        delay(2000);
      } else {
        Serial.println("power flag set");
        timer = millis();
        setColor(255, 50, 50);
        delay(500);
      }
    } else {
      int value = handleDist(inches);
      delay(300);
      if (microsecondsToInches(doPing()) > DIST_MAX) {
        doIR(CONTROL_CH, value); // スワイプ判定
      } else {
        int d = 500;
        while (inches < DIST_MAX) {
          value = handleDist(inches);
          doIR(CONTROL_VOL, value);
          delay(d);
          inches = microsecondsToInches(doPing());
          d = 100;
        }
        delay(500);
      }
    }
  }
  delay(50);
}

int handleDist(int inches) {
  if (inches > DIST_DOWN) {
    digitalWrite(led, HIGH);
    return CONTROL_UP;
  } else {
    digitalWrite(led, LOW);
    return CONTROL_DOWN;
  }
}

void doIR(int control, int val) {
  switch (control) {
    case CONTROL_POW:
      Serial.println("power on/off 0xa90");
      for (int i = 0; i < 3; i++) {
        setColor(255, 0, 0);
        irsend.sendSony(0xa90, 12);
        delay(40);
      }
      break;
    case CONTROL_CH:
      setColor(0, 255, 0);
      if (val == CONTROL_UP) {
        digitalWrite(led, HIGH);
        for (int i = 0; i < 3; i++) {
          irsend.sendSony(0x90, 12);
          delay(40);
        }
        Serial.println("channel up 0xD00A");
      } else {
        for (int i = 0; i < 3; i++) {
          irsend.sendSony(0x890, 12);
          delay(40);
        }
        Serial.println("channel down 0x3002");
      }
      break;
    case CONTROL_VOL:
      setColor(0, 0, 255);
      if (val == CONTROL_UP) {
        digitalWrite(led, HIGH);
        for (int i = 0; i < 3; i++) {
          irsend.sendSony(0x490, 12);
          delay(40);
        }
        Serial.println("volume up 0x490");
      } else {
        for (int i = 0; i < 3; i++) {
          irsend.sendSony(0xC90, 12);
          delay(40);
        }
        Serial.println("volume down 0xC90");
      }
      break;
  }
}

void setColor(int red, int green, int blue) {
  analogWrite(ledR, red);
  analogWrite(ledG, green);
  analogWrite(ledB, blue);
}

long doPing() {
  digitalWrite(pingPin, LOW);
  delayMicroseconds(2);
  digitalWrite(pingPin, HIGH);
  delayMicroseconds(5);
  digitalWrite(pingPin, LOW);
  return pulseIn(echoPin, HIGH);
}

long microsecondsToInches(long microseconds) {
  return microseconds / 74 / 2;
}

long microsecondsToCentimeters(long microseconds) {
  return microseconds / 29 / 2;
}

回路図

flickmote_9Gx3XNFHEp.fzz（Fritzingファイル）
