Arduino Unoでドア開閉を検知しGmail通知 – 初心者向けステップバイステップガイド

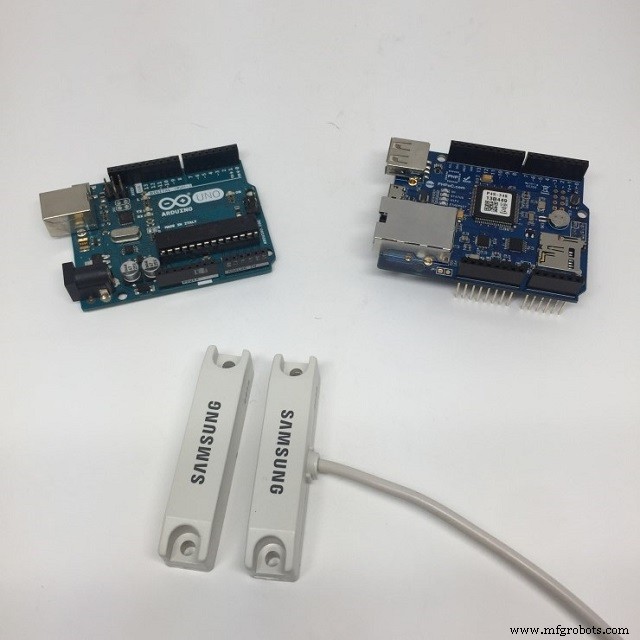

必要な部品と材料

部品名	数量	備考
Arduino UNO	1	メインボード
PHPoC Shield for Arduino	1	ネットワーク接続用 (Ethernet/WiFi)
磁気センサー (リードスイッチ型)	1	ドア開閉検知用 (センサー部 + マグネット部)

プロジェクト概要

初心者の方でも、ArduinoでWi-Fiとセンサーを扱う基礎を学べるチュートリアルです。ドアが開いたことを磁気センサーで検知し、Gmailで通知メールを送信するシステムを構築します。とても簡単なので、ぜひ挑戦してみてください！

ドア開閉イベントの検知

使用する磁気センサーは「センサー本体」と「マグネット」の2部構成です。両者が近接しているときセンサー出力は HIGH、離れると LOW になります。センサー本体をドア枠に、マグネットをドア本体に取り付けることで、ドアが開いた瞬間 (出力がLOWになる瞬間) を検知できます。

イベント発生時の処理

ドア開放を検知したら、PHPoC Shieldの機能を使ってGmailのSMTPサーバー経由で通知メールを送信します。

使用ライブラリ

• PHPoCライブラリ: PHPoC Shieldとの通信、ネットワーク接続、Gmail送信機能を提供
• ezButtonライブラリ: ボタン/スイッチのデバウンス処理を簡易化

PHPoCライブラリのインストール: 公式マニュアル / GitHub

参考になるArduino関数

• loop(), setup()
• Serial.begin(), Serial.println()
• delay()
• for文, while文, if-else文
• String.toInt()

ソースコード

#include <Phpoc.h>
#include <ezButton.h>

PhpocEmail email;
ezButton button(A0); // A0ピンに磁気センサー接続

void setup() {
  Serial.begin(9600);
  Phpoc.begin(PF_LOG_SPI | PF_LOG_NET | PF_LOG_APP);
  // Phpoc.beginIP6(); // IPv6使用時はこちらを有効化
  button.setDebounceTime(100); // デバウンス時間 100ms
}

void loop() {
  button.loop(); // 必ず最初に呼ぶ

  if (button.isPressed()) { // ドアが開いた (LOW→HIGH変化)
    // Gmail送信設定
    email.setOutgoingServer("smtp.gmail.com", 587);
    email.setOutgoingLogin("あなたのGoogle ID", "あなたのGoogleパスワード (アプリパスワード推奨)");
    email.setFrom("送信元Gmailアドレス", "送信者名");
    email.setTo("宛先メールアドレス", "受信者名");
    email.setSubject("ドアが開きました。 [#905]");

    // メール本文
    email.beginMessage();
    email.println("#905");
    email.println("");
    email.println("ドアが開きました。");
    email.endMessage();

    // 送信実行
    if (email.send() > 0) {
      Serial.println("メール送信成功");
    } else {
      Serial.println("メール送信失敗");
    }
  }
  else if (button.isReleased()) { // ドアが閉じた (HIGH→LOW変化)
    // 同様に閉鎖通知を送るコードを記述可能
  }
}

回路図・配線

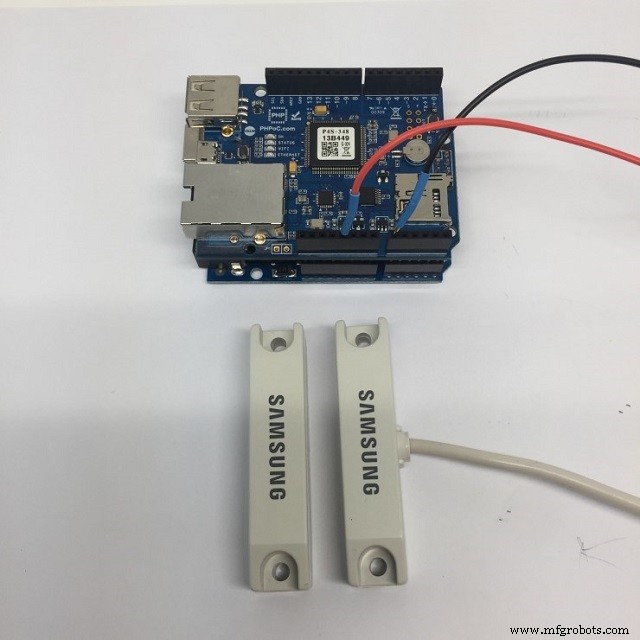

1. PHPoC ShieldをArduino Unoにスタック (重ねて装着)
2. LANケーブルまたはUSB WiFiドングルをシールドに接続し、インターネット接続を確保
3. 磁気センサーとArduinoの配線:
   • センサー VCC (赤) → Arduino 5V
   • センサー OUT (黒) → Arduino A0
   • センサー GND → Arduino GND

重要な注意点

• Gmailで「アプリパスワード」を使用する場合は、Googleアカウントの2段階認証を有効にし、アプリパスワードを生成して `setOutgoingLogin` のパスワード欄に指定してください。
• PHPoC Shieldのファームウェアが最新であることを確認してください。
• 磁気センサーの取り付け位置は、ドアが完全に閉まったときにマグネットがセンサーの検知範囲内に入るよう調整してください。
