ケーブル試験の基本的な検査と手順

製品設計または製造の重要なステップは、テストを行うことです。これらのテストは、製品の機能と信頼性の検査を目的として、手順の最後の数ステップで実行されます。 .通常、テストには標準的な内容がいくつかあります 特定の製品タイプを指定します。この投稿では、ケーブルのテストについて説明します。

基本的な検査

• モデルが仕様に適合しているかどうかを確認してください。
• ケーブルのロゴが正しいかどうかを確認します (コネクタの方向やイヤホンの側面など)。
• ケーブルに破損がないか確認してください。
• ケーブルとコネクタがうまく接続されているかどうかを確認してください。
• コネクタの金属が錆びていないか確認してください。

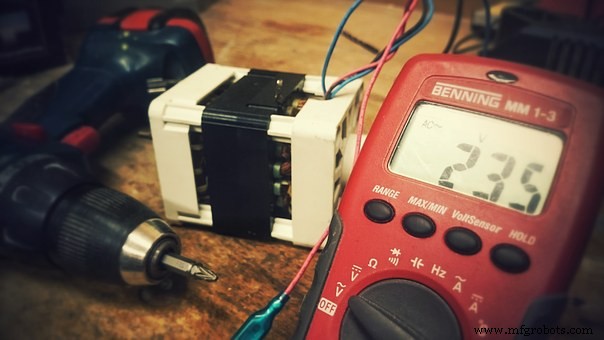

• マルチメーターを使用して、ケーブルの伝導性が良好かどうかを確認します。

パフォーマンス テスト

USB ケーブルの場合

• • USB ケーブルを使用して 2 つのデバイスをリンクし、デバイスが正常に動作するかどうかを確認します。
  • コンピューティング デバイスから外部ストレージ デバイスにファイルを転送する (どちらも最高のパフォーマンスである必要があります) ケーブルが唯一の制限要因であることを確認する ）、速度をマークダウンします。速度を USB 標準と比較し、ケーブルの標準が仕様に適合するかどうかを確認します。
  • ケーブルが USB PD をサポートしている場合は、それを使用して電力モニターがリンクされたデバイスを充電し、電圧と電流が仕様を満たしているかどうかを確認します。

メディア ケーブルの場合

• 対応する仕様のケーブルを使用して、出力とメディア デバイスをリンクします 、記載されている問題のいずれかがあるかどうかを確認します:ちらつき、フレームのフリーズ、フレーム スキップ、音声の損失、音声のフリーズ、ノイズ、歪み。

標準信頼性試験

テストのこの部分は、ケーブルの耐久性に関するものです 日常の使用や、沿岸地域などのさまざまな環境で使用できます。

機械試験

コネクタ プラグ力テスト

• 方法 :フォースメーターをコネクタに接続し、最大速度 12.5 mm/min で挿入および抽出を 5 回繰り返して計算します。
• 基準 :力は 4.5N ～ 25N にする必要があります。

コネクタプラグ寿命試験

• 方法 :電気負荷なしで、1分間に10回の頻度でコネクタを抜き差しし、5000回繰り返します。
• 基準 :テストの終了時に、コネクタは良好な状態であり、プラグの力は 4.5N ～ 25N である必要があります。

コネクタ曲げ試験

• 方法 :前部を押します 力が 25N に達するまで、力計を使用して最大速度 12.5 mm/min でコネクタを押します。
• 基準 ：曲がらない。


コネクタ圧力テスト

• 方法 :全体を押します 力が 80N に達するまで、最大速度 12.5 mm/分で力計を使用してコネクタを押します。
• 基準 :骨折なし

ケーブル張力試験

• 方法 :コネクタを固定し、固定点から 30 cm 離れた位置でケーブルを 60N の力で引っ張り、1 分間保持します。
• 基準 :機械的分離なし。

ケーブル スイング テスト

• 方法 :コネクタを固定し、固定点から 30 cm 離れた位置に 250 g の重りを吊るし、±60° の角度で毎分 30 回の頻度でスイングし、2500 回繰り返します。
• 基準 :継続性を失うことはありません。

落下試験

• 方法 :ケーブルを 1.5 m の高さから落とし、12 回繰り返します
• 基準 :物理的な損傷の形跡はありません。

環境試験

高温・低温試験

• 方法 :ケーブルを 65±2 ℃ または -20±2 ℃ の環境に別々に 24 時間置きます。
• 基準 ：金属部の腐食、変形、樹脂部の損傷なし。電気的性能は良好です。

温度衝撃試験

• 方法 :高温点を60℃、低温点を-20℃に設定します。ケーブルをある温度に 1 時間置いてから、別の温度に 1 時間切り替えます。切り替え時間は 5 分未満である必要があります。循環を 12 回行う
• 基準 :金属部分に腐食や変形がなく、プラスチック部分に損傷がない。電気的性能は良好です。

定常湿熱試験

• 方法 :ケーブルを温度 40±2 ℃、湿度 93±3 % の環境に 48 時間置きます。
• 基準 ：金属部の腐食、樹脂部の損傷なし。電気的性能は良好です。

塩水噴霧試験

• 方法 :温度 35±2 ℃、湿度 93±3 % の環境に設定します。 6.5 ～ 7.5 PH の 5% 濃度の塩水噴霧にケーブルを 24 時間入れます。後でケーブルを掃除してください。
• 基準 ：金属部の腐食、樹脂部の損傷なし。電気的性能は良好です。

ケーブルテストは以上です。詳細については、お気軽にお問い合わせいただくか、下にコメントを残してください!
