一般的なタッチパネルの種類
タッチパネルは入力デバイスであり、通常は上部に重ねられます 電子ビジュアル ディスプレイの 情報処理業者の .私たちが毎日使用しているデジタル デバイスは、それらが何であるかを示す良い例です。
さまざまな方式のさまざまなタッチパネル技術があります センシング タッチの .業界で最も一般的に見られるものの一部を次に示します。

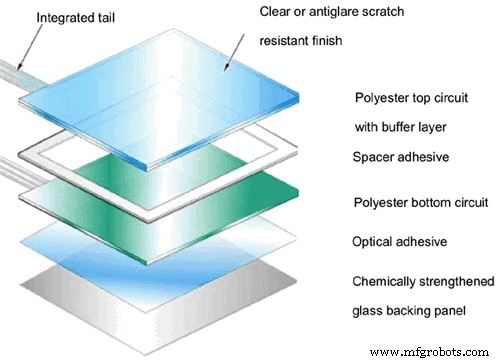

1.抵抗膜式タッチパネル
抵抗膜式タッチパネルは 最も広く使用されています

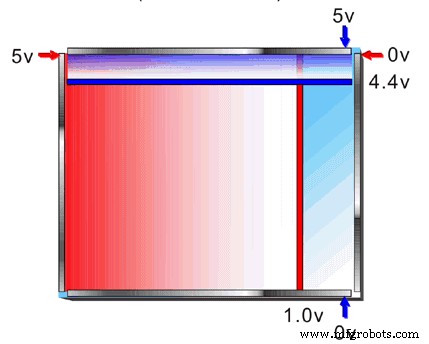

抵抗駆動の原理は、座標軸を見つけることです 電圧降下による .抵抗膜式タッチ スクリーンに触れると、電圧が低下します。
ループ オンです 、コントローラは比率を計算します 電圧降下の。次に、座標を計算します .
2.静電容量式タッチパネル
静電容量式タッチパネルは、抵抗膜方式とはまったく異なる技術です。
また、容量構造 は比較的複雑です。 ITO (Indium Tin Oxide) ガラスをベースにしています 四隅で排出されます 均一な電界を形成する ITO ガラス
導電性物体の場合 人間の指など、わずかな電流が流れると、背面のコントローラーが流れる電流の比率を計算します。結果はX軸の数字になります そしてY軸 .
3.表面弾性波 (SAW)
表面弾性波技術は超音波を使用しています
パネルに触れると、一部 波の吸収 .その後、超音波の変化がコントローラによって処理され、位置が決定されます タッチ イベントの .
ただし、表面弾性波タッチスクリーン パネルは損傷する可能性があります。 外部要素 による 水やほこりのように。また、汚染物質 表面的には干渉することもできます 機能で
4.光学式タッチパネル
光学式タッチパネルは比較的最近の開発です タッチスクリーン技術で。また、2 つ以上のイメージ センサーがあります 端の周りに配置されます
赤外線バックライト 反対側のカメラの視野に配置されます 画面の側面。タッチすると、カメラからの一部のライトがブロックされます。同様に、タッチの位置とサイズ オブジェクトを計算できます。
何よりも、タッチパネルの基本的な考え方を身につけることができます。 4 つのタッチパネルの違いを示す表は次のとおりです。
| 抵抗 | 容量性 | 弾性表面波 | 光学イメージング | |
| 精度 | 高 | 通常 | 依存 | 通常 |
| 反応時間 | 20ms | 3ms | 従う | 従う |
| 費用 | 高 | 通常 | 低 | 通常 |
| 機能的 | 傷があると動かない | 壊れやすいフレーム | 防水または防塵ではありません | 光で簡単に混乱 |
| 画質 | 通常 | 画像の歪み | 通常 | 表面の歪み |
結論として、タッチパネルは広く使用されており、私たちの生活をますます便利にしています。
この投稿を読んでいるあなたは、タッチパネル付きのスマートデバイスを使用していると思います。タッチパネルの種類について簡単に説明していただければ幸いです。詳細については、お気軽にお問い合わせください。
