Inventor プラグインでロボット製造をレベルアップ

Autodesk Inventor 用の新しいプラグインを使用すると、製造プロセス用に特別に設計された、世界トップクラスの CAD/CAM パッケージにアクセスできます。

Autodesk Inventor は、CAD/CAM プログラムの世界における真のスーパースターです。 CAD Trends の調査によると、Inventor は 2018 年に AutoCAD と SolidWorks に次いで 3 番目に使用された CAD パッケージでした。

RoboDK では、どの CAD システムを使用していても、あなたの生活を楽にすることに専念しています。 SolidWorks 用の優れたプラグインが既にあります。今回、RoboDK とシームレスに連携するソフトウェアのリストに Inventor を追加しました。

Inventor と RoboDK が、統合されたスケーラブルなロボット製造に最適な組み合わせである理由を見てみましょう。

Inventor とは

Autodesk の Inventor を初めて見たとき、それが存在することに少し奇妙に思えるかもしれません。

Autodesk は、1982 年に設立された世界をリードするソフトウェア会社です。同社はすぐに画期的な CAD パッケージ AutoCAD で有名になりました。ソフトウェアが存在する前は、コンピューター上で製品を設計する唯一の方法は、メインフレームを使用することでした。 AutoCAD は、その能力を初めてデスクトップ マシンにもたらしました。

Inventor が 1999 年に発明された当時、AutoCAD はデスクトップ CAD ソフトウェアのリーダーでした。

オートデスクがすでに業界トップだったのに、なぜ Inventor を作ることにしたのですか?

この質問に対する答えは、なぜ RoboDK が Inventor と非常に優れた組み合わせであるかに大きく関係しており、それはストーリーで最もよく示されています…

RoboDK + Inventor が優れた組み合わせである理由

Jay Tedeschi は 1999 年に Autodesk に勤務し、後に Inventor になるソフトウェアを最初に試した 1 人でした。

彼がオートデスクのブログに語ったように:

Autodesk が Inventor の構築に投資したのは、RoboDK がニッチを埋めたように、ニッチを埋めたからです。 RoboDK を使用すると、ユーザーは任意のロボットを簡単にプログラムできます。 Inventor は、メーカー向けに特別に設計された非常に直感的でスケーラブルなソフトウェアを提供します。当時、SolidWorks はニッチ市場を埋める主要なソフトウェアであり、Autodesk はその地位を維持したいと考えていました。

メーカー向けに設計されたソフトウェア

AutoCAD は依然として主要な CAD パッケージですが、すべてのタスクに最適というわけではありません。 2 つのパッケージを並べて見ると、製造における Inventor の強みがよくわかります。

• Inventor は特にメーカーを念頭に置いて設計されましたが、AutoCAD はあらゆる設計者向けです。
• Inventor は専用の 3D モデリング パッケージですが、AutoCAD は 3D 形状を作成できる 2D 製図パッケージです。
• Inventor は主に設計と製造に使用され、AutoCAD は主に 2D 設計と文書化に使用されます。

多くのユーザーがそうであるように、RoboDK をロボット製造に使用することを検討している場合、新しい Inventor 統合は明らかに良い方法です。

紹介… 新しい Inventor プラグイン

既存のプラグイン (Rhino、Mastercam、SolidWorks 用) と同様に、プラグインの主な機能は、CAD 操作用の 5 つの標準ボタンのセットによって制御されます。

• 自動セットアップ — Inventor 内でジオメトリ (曲線、点、モデル) を選択すると、3D モデルとともに RoboDK に読み込まれます。
• パーツをロード — 3D モデルを Inventor から RoboDK に直接送信します
• ロード ポイント — ポイントとサーフェスのセットを選択して、RoboDK 内に新しい「ポイント フォロー」プログラムを作成します
• 負荷曲線 — カーブとサーフェスのセットを選択して、RoboDK の「カーブ フォロー」プログラムを作成します。
• 設定 — 3D モデルの公差、スケール、およびエクスポートされたファイルの種類を変更して、プラグインをカスタマイズします。 RoboDK に表示されるオブジェクトの名前を定義することもできます。

Inventor プラグインには、Inventor の統合 CAM 機能を利用する 2 つの新しいボタンも含まれています。

• NC プログラムのロード — これにより、加工プログラムが Inventor から RoboDK にロードされます。複数の加工ツールを使用している場合は、ツールごとに新しいプログラムが作成されます。
• ロボット プログラムの生成 — これにより、Inventor を離れることなく RoboDK 内でロボット プログラムを生成できるため、ワークフローが高速化されます。

プラグインはあなたにぴったりですか?

既に Inventor を使用しており、ロボットによる製造を試してみたいと考えている場合、新しいプラグインは一見の価値があります。 RoboDK をまだ試していない場合、このプラグインは試してみる絶好の口実です!ダウンロード ページで無料のデモ版を入手できます。

Inventor + RoboDK がシミュレーションをレベルアップする理由

Inventor の大きな強みの 1 つは、デジタル プロトタイプです。実際のコンポーネントを構築する前に、製品を徹底的にテストできる多くの統合シミュレーション ツールがあります。次に、統合された CAM 機能により、これらの設計を実際の製品に簡単に変えることができます。

新しいプラグインが存在する前は、RoboDK でロボット プログラムをビルドおよび生成するために、Inventor を終了する必要がありました。これにより、ソフトウェアのワークフローが遅くなり、システム全体の生産性が低下します。

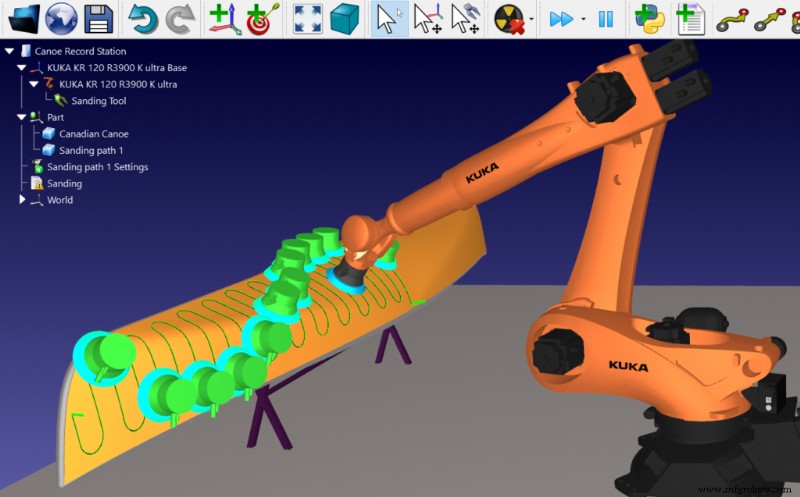

現在、RoboDK プラグインは、Inventor 自体からすべてを操作できることを意味します。ロボット ステーションをセットアップしたら、RoboDK に切り替えることなく、プラグイン ツールバーからロボット プログラムを生成することもできます。

製品の設計、テスト、製造をすべて Inventor 内から行えるようになりました。これは良いことです。

新しい Inventor プラグインの使用を開始する方法

新しいプラグインの機能をテストする最善の方法は、自分で試してみることです!

RoboDK の最新バージョンをダウンロードし (まだダウンロードしていない場合)、プラグインのすべての機能を詳細に説明しているドキュメント ページをチェックしてください。

新しい Inventor プラグインで何を構築する予定ですか?以下のコメントでお知らせいただくか、のディスカッションに参加してください LinkedIn 、 ツイッター 、 フェイスブック、 インスタグラム または RoboDK フォーラム .
