PCB アセンブリ コスト - 分解する 6 つの方法

ほとんどのエンジニア、特に新入社員は、いくつかの一般的な質問をします。経済的な PCB アセンブリ コストはどこで得られますか? PCB アセンブリのコストを削減するにはどうすればよいですか?

PCB アセンブリ サービスの品質を考慮する代わりに、より低価格を得るために苦労している人々にとって、安価な PCB アセンブリ サービスは決してありません。この場合、回路基板のレートが低いため、プロジェクトが失敗する可能性が高くなります。コスト、顧客サービス、およびアセンブリ品質のバランスも最適な PCB アセンブラーを入手することを強くお勧めします。

アセンブリ コストの優先順位を下げるには、回路設計を調整する必要があります。その後、予算内で適切な PCB アセンブラーと優れたサービスを選択できます。

PCB 組み立てコストの構成

ご存じのように、素材、仕様、納期が価格の主な要因です。ここでは、コスト構成に影響を与えるその他の要因について説明します。

PCB 組み立てコスト– さまざまなコストにおける材料の結果:

FR-4、CEM-3、板厚0.6mm～3.0mm、銅重量0.5oz～4ozのシートなどの通常のダブルパネルには、大きな価格差の原因となります。従来の熱硬化性オイル、LPI、ソルダーマスクインクとは明確な価格差があります。

コストの変動をもたらす製造プロセス:

HAL と金メッキ、ドライ フィルム、シルク スクリーン、ルーティングとパンチングなど、さまざまな生産プロセスにより、追加コストが発生する場合があります。

PCB の難しさがコストのばらつきにつながる:

PCBの難しさは、材料とプロセスが同じであっても、異なるコストを引き起こします. 2種類のPCBが1000穴の場合、1種類のPCBは穴径が0.6mmまで、もう1種類は0.6mm未満の場合、穴あけコストが異なる原因となります。 2 つの PCB が同じであるが、ライン トレースと幅が同じである場合。さらに、これにより追加料金も発生します。

顧客の要件によって異なるコストが発生:

顧客の要求レベルは、メーカーの歩留まりに直接影響します。 IPC-A-600E クラス 1 によると、PCB の初回通過歩留まりは 98% ですが、クラス 3 によるとわずか 90% であり、メーカーにとって異なるコストになります。

PCB メーカーによってさまざまなコストが発生:

同じ製品であっても、技術や設備が異なればコストも異なります。

PCB アセンブリ コスト — 考慮すべき要素:

すべての設計者またはエンジニアが次の質問について本当に知りたいので、PCB アセンブリのコストは重要な事項の 1 つです。

最適で完全な PCB アセンブリの見積もりを入手するにはどうすればよいですか?

PCB アセンブリのコストに影響する価格を調べる方法

ここでは、PCB の部品表 (BOM) を搭載するために考慮する必要があるいくつかの重要な要素について説明します。 PCB 組み立て費用:

PCB アセンブリ コストについて考慮する必要がある重要な要素

素材の選択:

PCB アセンブリ コスト。材料の選択は、搭載される PCB の部品表 (BOM) の価格に影響を与える重要な要因の 1 つです。いくつかの重要な側面は、資料の選択に影響を与えます:

サーマルの信頼性:

ボードは、問題のタスクに期待される温度範囲で機能しますか?一部のボードでは、標準パネルよりも高い熱定格の材料が必要でした.

温度の信頼性:

制御された設定内で、材料は過熱を無視して予想される大気条件の範囲に耐えることができますか? PCB は効果的な高温用であり、これらのテストに簡単に合格できる材料が必要です。

熱の伝達:

ボードは、隣接するコンポーネントや取り付けられたコンポーネントに過度の熱レベルを渡すことなく、高強度に耐えることができますか?適切な材料は、問題の用途についてこのテストに合格する必要があります。

単独公演:

これは、PCB のパフォーマンスに関するものです。与えられた機械の各動作サイクルを通して、材料は途切れることのない電気信号を促進しますか?これらの信号は、重要な温度範囲やいくつかの重要な環境要因に直面しますか?

機械的特性:

この材料は、可能な範囲の物理的ストレスに直面するための途方もない物理的構成を含んでいますか?ボードは、破損することなく数フィート落下できますか?

PCB アセンブリの数量:

ほとんどの製造業者は、数量の最小要件だけを定めているわけではありませんが、数量が非常に重要であるため、注文前に一定の数量を定めています。大量注文すると、ほとんどのメーカーが大幅な割引を提供します。より多くの PCB を購入すると、PPCB ごとに低いコストが請求されます。

より高い購入は、製造業者が使用しているリソースを補うことができます。このようにして、製造業者は製造効率を達成でき、購入者は少量でより多くを得ることでキャッシュフォローの効率を達成できます。

PCB アセンブリ コストの内訳

これは、ほとんどのエンジニアが知りたい最も重要なポイントです。ここでは、品質保証を提供することで PCB アセンブリのコストを削減するのに役立つ最も効果的な方法について説明します。

ボードのサイズ:

パネルは、PCB の製造に使用される重要な部品の 1 つです。ボードのサイズは、PCB のコストに影響を与えるもう 1 つの重要な要素です。ボードがより広範である場合、メーカーはそれを構築するためにより多くの材料を必要とします.この点は、あなたにとっては単純明快かもしれませんが、それほど単純ではありません。

指定された寸法によっては、ボードが占める面積が少なくなる可能性がありますが、コストは高くなります。これは、ボードの製造に使用される PCB のパネル全体のサイズが原因で発生します。

場合によっては、一方の寸法が他方の寸法よりもパネルに適合することがあります。ここでは、ボードごとに正確な合計平方インチを持つ 2 つの部品を検討します。最初のボードは 2 平方インチ x 6 平方インチ、2 番目のボードは 3 平方インチ x 4 平方インチのさまざまなボードです。ここでは、3 平方インチ x 4 平方インチのボード 1 枚のコストが削減されます。

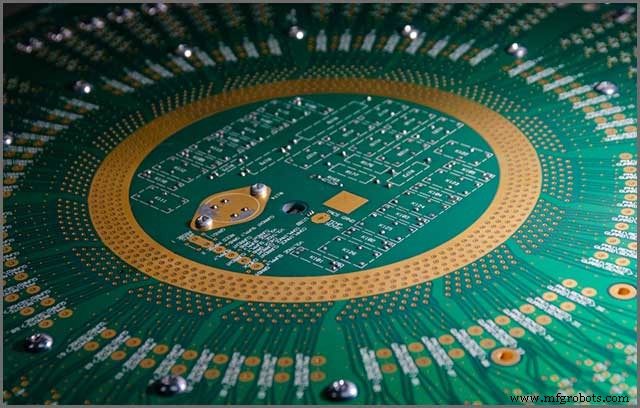

レイヤー数:

片面と両面の両方のプリント回路基板は、メーカーが製造するのにおそらく同じ費用がかかる場合があります。ただし、多層に含まれる PCB は、材料と製造プロセスに追加コストがかかるため、異なります。

さらに、1 層から 2 層、2 層から 4 層に移行すると、自動的に元の価格が 2 倍になります。ミックスにレイヤーを追加すると、価格が変わり始めます。たとえば、4 層から 6 層にすると全体のコストが 25% 増加しますが、6 層から 8 層にすると、コストは 100% 増加する可能性があります。より多くのレイヤーを作成するために必要な追加の素材によって異なります.

リードタイム:

価格はリードタイムにも依存します。これは、PCB をどれだけ早く入手できるかを意味します。取引がなければ、メーカーは自分のペースで作業を行い、リソースをさまざまな方法で利用して、PCB を製造するための余分なコストが発生しないようにします。優先順位の場合、メーカーは指定された期限内にタスクを完了する必要があります。緊急に追加の製造コストを請求する必要があるため、他のプロジェクトを保留する必要があります。

最適な PCB アセンブラーを選択:

ほとんどすべてのサービス プロバイダーは、費用対効果の高いサービスを提供することを保証していますが、適切な価格で優れた品質を得るには十分ではありません。まず、プロジェクトの要件と予算を完全に把握する必要があります。次に、最適な PCB アセンブラーを検索する必要があります。このためには、次の側面をカバーする必要があります:

認定:

選択しようとしているアセンブラーが、その作業に対する保証を提供するために認定されていることを確認してください。必要な認証には、RoHS、ISO9001、UL などがあります。

機器の用途:

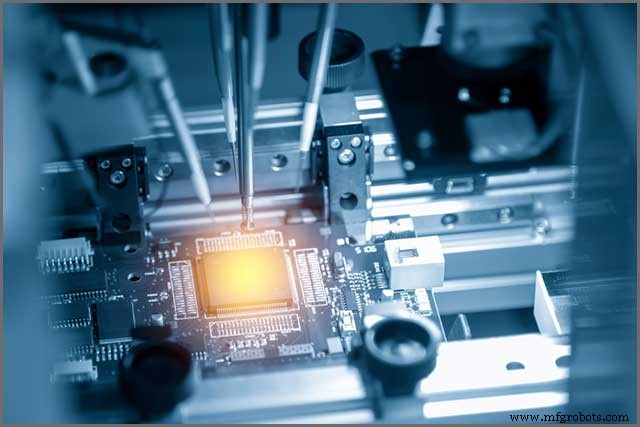

アセンブラーは、SMT の高品質と高効率に貢献する最新の設備を備えている必要があります)。これにより、ピック アンド プレース マシンで PCB (PCB アセンブリ) 上のコンポーネントを簡単にピック アンド プレースすることが容易になります。

コンポーネントの調達:

PCB業界での長年の経験に基づいて、プロセスのフェーズ間の関係がバラバラであるという理由だけで、PCボードの製造段階で多くの時間とお金が失われていることに気付くことができます.時間とお金を節約するために、クライアントに部品調達サービスを提供する PCB アセンブラーと協力することをお勧めします。このようにして、プロジェクトの改善とエンジニアリングに集中し、アセンブラーに得意なことをさせ、安価で高品質のコンポーネントを購入してから回路基板に組み立てることができます。

低コストの懸念に応じたベア PCB の回路図設計の最適化:

最初のステップの実際の製造、つまり回路が適切に実装できるかどうかのチェック (DFM チェックと呼ばれる) は非常に重要です。ほとんどの PCB アセンブラは、品質を損なうことなくコストを削減するのに役立つ無料の DFM チェック サービスを提供しています。 4 つの重要な要素がベア PCB の価格に影響します:

• レイアウト数
• テクノロジー経由
• 形と大きさ
• 表面仕上げ

完全で効果的な BOM を準備する:

BOM は部品表の略です。これは、品目、原材料、コンポーネント、アセンブリ、サブアセンブリなどの包括的なリストです。メーカー名、部品番号、参照指定子、説明、数量、ケースなど、PCB に関するいくつかの重要な詳細を含む完全な BOM を準備します。 /パッケージ、トップ/ボトム、SMT方法、コメント/メモ、ポイント/フットプリント、BOMレベル。電子部品は急速に開発されており、古いアイテムが排除されて部品が急速にアップグレードされるため、BOM コンポーネントの交換を追加することをお勧めします。

完全な BOM により、メーカーは 2 ～ 3 日で見積もりを出し、確認後に生産を開始できます。

コンポーネントの調達を明確にする:

小規模な会社の場合、プロジェクトのスケジュールを立てて予算を管理するのは困難です。ここでは、PCB アセンブラーに依存する方が理にかなっています。レコードのアセンブラーは、長期にわたる協力のために、フランチャイズのディストリビューターと友好的な関係を築く必要があります。彼らは、低コストで高品質の SMT を作成するのに役立つように、要求されたコンポーネントを卸売価格で入手できます)。これにより、ピック アンド プレース マシンが PCB 上のコンポーネントを簡単にピック アンド プレースできるようになります (PCB アセンブリ.

注文量とリードタイムを調整する:

会社の状況を念頭に置いて、注文の量に応じて、要件に応じたサービスを提供できる PCB アセンブラーを選択してください。

ただし、組立業者が異なれば、リードタイムの​​計算方法も異なります。そのため、アセンブラのリード タイムを把握しておいてください。

テストを無視しないでください:

多少のコストがかかる場合がありますが、品質を損なうことなく価格を下げることを目指していることを忘れないでください.テストは、プロジェクトの高品質に貢献する上で重要な役割を果たし、問題や間違いを事前に知らせてくれます。

結論

SMT)。これにより、ピック アンド プレース マシンが PCB 上のコンポーネントを簡単にピック アンド プレースすることが容易になります (PCB アセンブリ コスト。品質に妥協することなく、適切な PCB メーカーを選択することが不可欠です。当社は、高品質のコンポーネント. 私たちの使命は、費用対効果の高い高品質の製品をお客様に提供することです.

価格設定は不可欠ですが、プロジェクトの質を低下させて失敗につながるほど予算が小さすぎてはなりません。

優れたワンストップ PCB メーカーを選択することが不可欠です。品質とコスト予算の間のトレードオフは、心に留めておくべき最も重要な問題です。

WellPCB は、コンポーネントの選択と調達に関して品質認証を受けています。私たちの原則は、各顧客の製品に責任を負うことです。したがって、プロジェクトとデザインに適した優れた作品を作成することにより、効率的かつ迅速にニーズを満たすことができます。低品質の製品を生産してお金を節約することを選択するのではなく、品質を優先します。ご要望がございましたら、お気軽にお問い合わせください。
