中国PCB実装サービス：高品質・低コスト・ワンストップターンキーソリューション
中国PCB実装サービスが選ばれる理由
中国PCB実装サービスの人気には複数の理由がありますが、特筆すべきは「超高品質を低コストで実現できる点」です。
WellPCBは、お客様の多様なニーズに応えるワンストップPCB実装ターンキーサービスを提供しています。本ページでは当社のPCBAサービスとケイパビリティをご紹介します。
PCB実装の特長
- 軍用規格・UL規格対応実装
- 混載実装：表面実装（SMT）とスルーホールの混在対応
- BGA、QFP、QFN等の高度実装
- リジッドフレックス基板実装
- 片面・両面実装
- プログラミング、AOI検査、機能テスト
- ハウジング組立、ケーブル組立
- RoHS準拠・鉛フリープロセス
部品調達体制
- コンデンサ・抵抗器在庫保有
- 少量オーダー：Digi-Key、Mouser、Element 14対応
- 量産：Arrow、Avnet、Future Electronics対応
サービス体制
- 最小発注数量なし（1個から対応）
- ワンストップサービス：全要件対応で時間短縮
- 鉛フリークリームハンダ＋後ハンダ＋検査
- ステンシル製造
実装ケイパビリティ概要
- ISO 9001:2008認証取得
- RoHS & 鉛フリー実装対応
- 支給部品・ターンキー両対応
- 少量・短納期対応可能
- 片面/両面混載技術実装
- 全BGAタイプ、CGA、QFN、DFN、CSP、Son等、あらゆるデバイス対応
- BGA/マイクロBGA実装・リワーク、100% X線検査、AOI（外観自動検査）
- SMT、スルーホール、片面/両面SMT、片面/両面混載実装
- 実装精度：＜±40μm（3σ条件下、CPK≥1.0）、角度精度：＜±0.06°
- 部品サイズ範囲：SMT 01005 〜 100mm×80mm
- QFP最小ピッチ/スペース：0.15mm/0.3mm、BGA最小径/スペース：0.2mm/0.35mm
- 最大部品高さ：18mm、最大部品重量：30g
- 基板サイズ：50mm×50mm 〜 450mm×406mm、基板厚：0.5mm 〜 4.5mm
- 実装速度：60,000チップ/時間、フィーダー：8mmリール140本、ICトレイフィーダー28基（実装詳細）

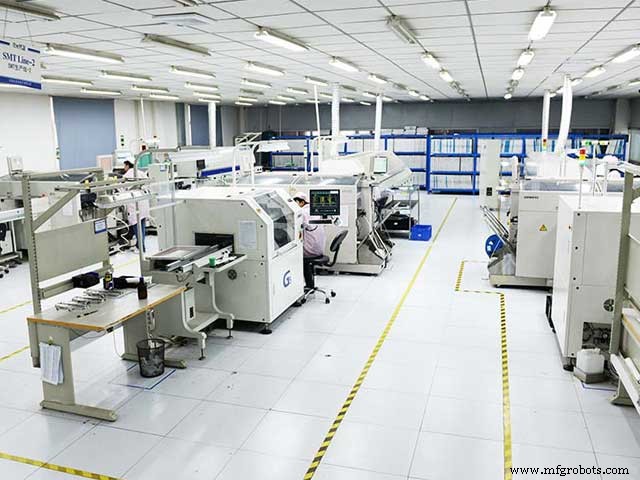

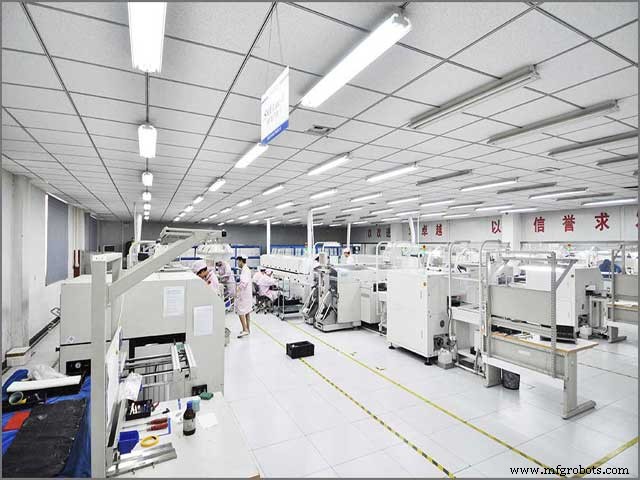

PCB実装──実装設備
WellPCBの実装設備は、高品質供給と適切な納期達成の要です。設備の適合性を常に見直し、最新鋭のPCB実装設備導入に継続的に投資しています。
PCBA（Printed Circuit Board Assembly）は、全部品・コンポーネントがハンダ付け・正規実装された状態の基板です。PCBA設備は常に校正され、厳格な品質保証システムの下で有効性が検証されています。（詳細）
品質保証
当社PCB実装工場はISO9001認証取得済み。基板製造においてもISOおよびUL認証を保有しています。総合的な実装ケイパビリティにより、今日の高品質基準を満たす製品をお届けします。（認証詳細）
