NeoMatrix Arduino Pong

必要なツールとマシン

>

はんだごて（汎用）

アプリとオンラインサービス

>

Arduino IDE

このプロジェクトについて

マトリックス

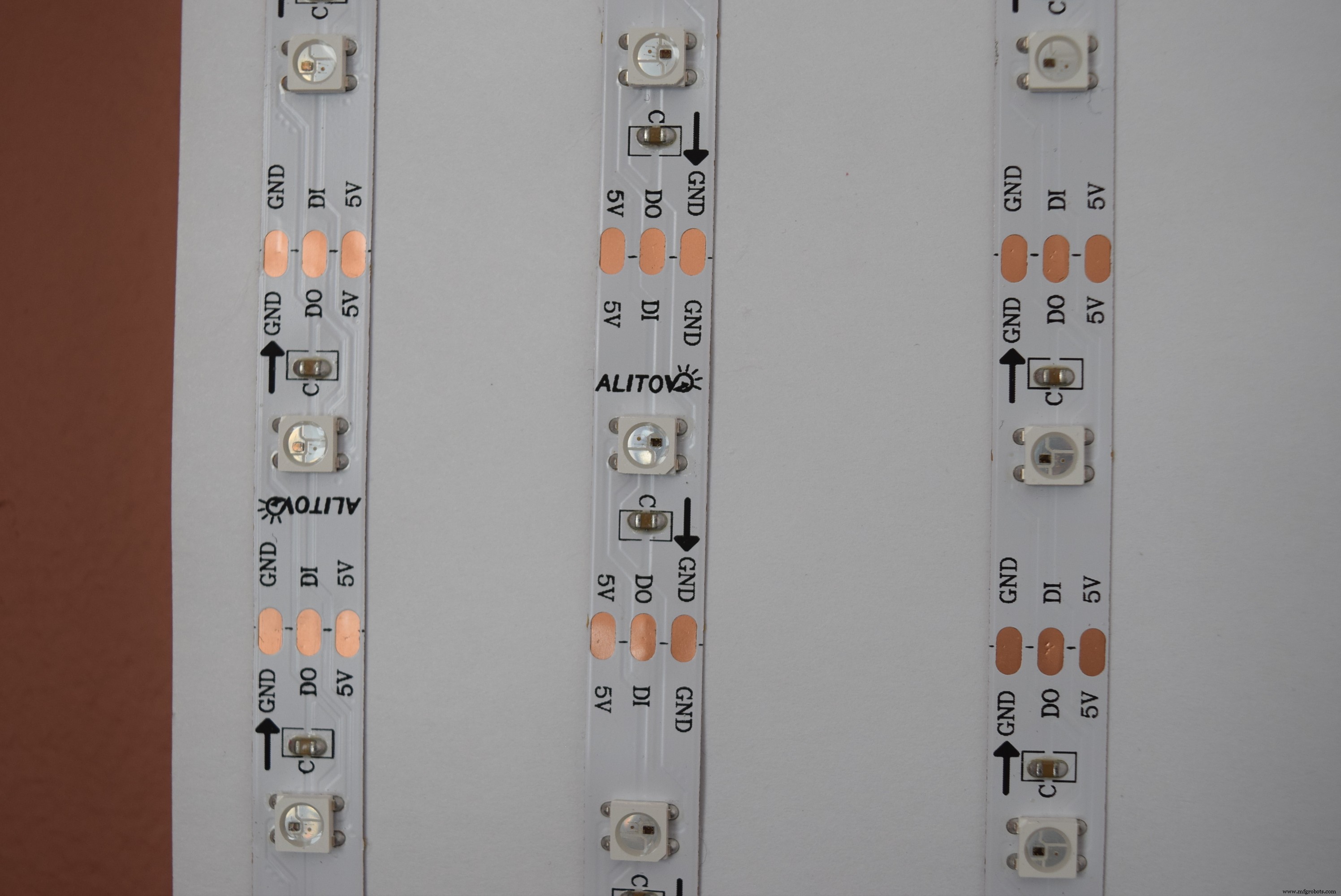

いいえ、映画ではなく、NeoPixelマトリックスです！マトリックスを作成するには、個別にアドレス指定可能なNeoPixelLEDのストリップを1つ購入するだけです。ストリップをほどいて、その上の矢印に注意してください。それらは一方向にしか取り付けることができません。方向が間違っていると、それらを台無しにする可能性があります。

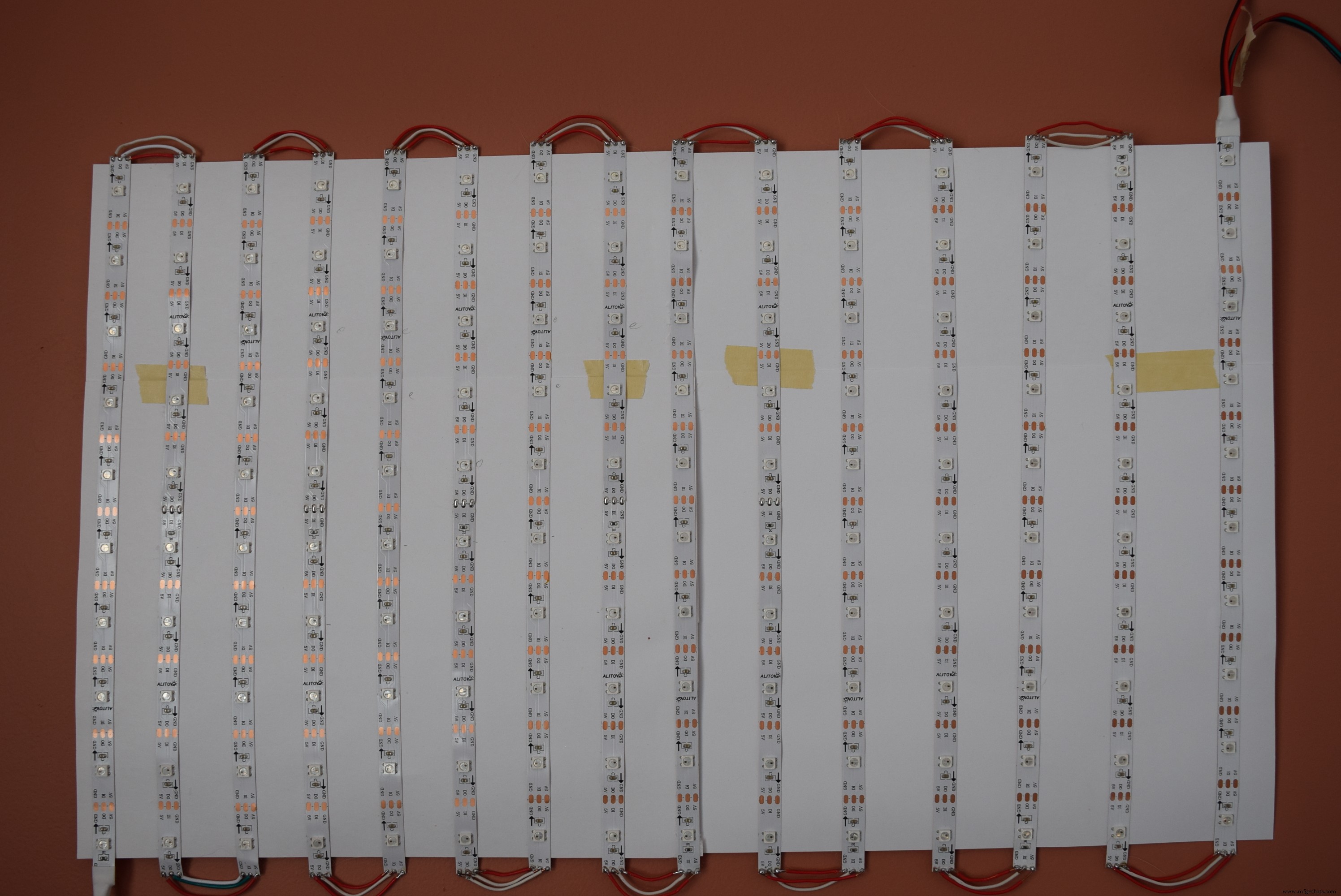

私は30led / m 5mのストリップを使用し、それぞれ10個のLEDのストリップにカットしました。次に、方向を変えながら、厚紙の上にストリップを置き始めました。次に、ワイヤーを正しい長さに切断し、NeoPixel端子にはんだ付けしました。それを14回行った後、私のマトリックスはついに完成しました！次に、マルチメーターで短絡がないことを確認しました。短絡するとNano、マトリックス、そしておそらくUSBポートが揚げるからです（私は経験から知っています）。 「NEO_BOTTOM + NEO_LEFT + NEO_COLUMNS + NEO_ZIGZAG」パラメータを使用してneomatrixテストスケッチをアップロードします。ディスプレイ上で「ハウディ」にスクロールすると、ディスプレイ部分は完了です！

ロジック

ポンゲームには、パドル、壁、ボールなど、いくつかのオブジェクトがあります。コードには、ボールの位置を追跡するボールX変数とボールY変数があります。ボールの方向は、方向変数に割り当てられた1または-1のいずれかによって処理されます。パドルは、0〜15にマッピングされているポテンショメータを介して制御される長方形です。パドルのYは変更されないため、マッピング用の変数は必要ありません。ゲームの開始時に、ボールは1,1から始まり、プレーヤーはボールを1回バウンドさせて開始する必要があります。物理学では、ボールの方向とパドルのどこに当たるかが考慮されます。

楽しい時間です！

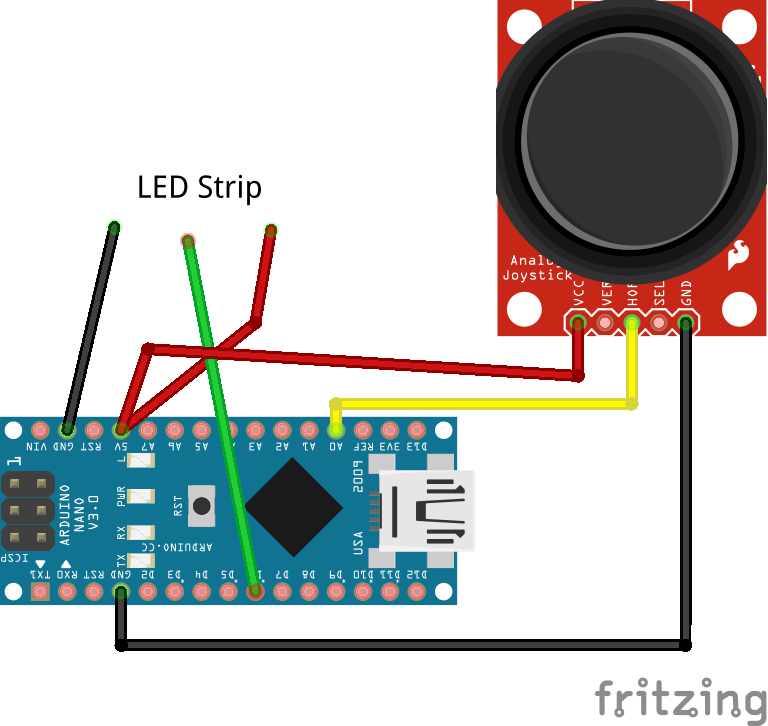

ここで、NeoPixelマトリックスをArduino Nanoに接続し、ジョイスティックの+ 5Vを5vに接続し、GNDをArduino GNDに接続し、最後にX軸をA0に接続します。新しいポンゲームを楽しんでください！チャレンジのために、より多くのプレーヤーとより良い物理学を追加してみてください！

コード

• Arduinoコード
• Arduinoコード

Arduinoコード C / C ++

 #include  #include  #include  #define PIN 6Adafruit_NeoMatrix matrix =Adafruit_NeoMatrix（15、10、PIN、NEO_MATRIX_BOTTOM + NEO_MATRIX_LEFT + NEO_; //ボールとパドルの位置の変数intpaddleX =0; int paddleY =0; int oldPaddleX、oldPaddleY; int ballDirectionX =1; int ballDirectionY =1; int score =0; int ballSpeed =10; //数値が小さいほど高速ですintballX、ballY、oldBallX、oldBallY; void setup（）{Serial.begin（9600）; //表示を初期化しますmatrix.begin（）; //黒の背景matrix.fillScreen（0）; matrix.setTextColor（matrix.Color（0,255,0））; matrix.print（ "GO"）; matrix.show（）; delay（2000）; matrix.fillScreen（0）; matrix.show（）;} void loop（）{//画面の幅と高さを保存しますint myWidth =matrix.width（）; int myHeight =matrix.height（）; //パドルの位置をポテンショメータの位置にマッピングしますpaddleX =map（analogRead（A0）、0、1023、0、12）; paddleY =8; //塗りつぶしの色を黒に設定し、現在と異なる場合は//パドルの前の位置を消去しますif（oldPaddleX！=paddleX || oldPaddleY！=paddleY）{matrix.fillRect（oldPaddleX、oldPaddleY、4、1、matrix。 Color（0,0,0））; } //画面上にパドルを描画し、現在の位置を//前の位置として保存します。//if（paddleX> =0 &&paddleX <=11）{matrix.fillRect（paddleX、paddleY、4、1、matrix.Color（ 0,0,255））; //} // else if（paddleX <0）{// paddleX =0; //matrix.fillRect(paddleX、paddleY、3、1、matrix.Color（0,0,255））; //} // else if（paddleX> =13）{//} oldPaddleX =paddleX; oldPaddleY =paddleY; matrix.show（）; //ボールの位置を更新し、画面上に描画しますif（millis（）％ballSpeed <2）{moveBall（）; } matrix.show（）; if（ballY> 8 &&（millis（）> 10000））{スコア+ =1; matrix.fillScreen（0）; matrix.setTextColor（matrix.Color（255,0,0））; matrix.setCursor（0,2）; matrix.print（String（score））; matrix.show（）; delay（4000）; ballX =random（3,11）; ballY =random（1,1）; matrix.fillScreen（0）; matrix.show（）; delay（1000）; } delay（5）;} //この関数は画面上のボールの位置を決定しますvoidmoveBall（）{//ボールが画面外に出る場合は、方向を逆にします：if（ballX> matrix.width（）-1 || ballX <0） {ballDirectionX =-ballDirectionX; } if（ballY> matrix.height（）|| ballY <0）{ballDirectionY =-ballDirectionY; } //ボールとパドルが画面上の同じスペースを占めるかどうかを確認if（inPaddle（ballX、ballY、paddleX、paddleY、4、1））{if（ballX ==paddleX &&ballY ==paddleY）{ballDirectionX =- ballDirectionX; ballDirectionY =-ballDirectionY; } else if（ballX ==paddleX + 3 &&ballY ==paddleY）{ballDirectionX =ballDirectionX; ballDirectionY =-ballDirectionY; } else if（ballX ==paddleX + 1 &&ballY ==paddleY）{ballDirectionX =-ballDirectionX; ballDirectionY =-ballDirectionY; } else if（ballX ==paddleX + 2 &&ballY ==paddleY）{ballDirectionX =ballDirectionX; ballDirectionY =-ballDirectionY; }} //ボールの位置を更新するballX + =ballDirectionX; ballY + =ballDirectionY; //ボールの前の位置を消去しますif（oldBallX！=ballX || oldBallY！=ballY）{matrix.drawPixel（oldBallX、oldBallY、matrix.Color（0,0,0））; } //ボールの現在の位置を描画しますmatrix.drawPixel（ballX、ballY、matrix.Color（150,150,0））; oldBallX =ballX; oldBallY =ballY;} //この関数は、ボールの位置をチェックします//ボールがパドルブール値と交差するかどうかを確認しますinPaddle（int x、int y、int rectX、int rectY、int rectWidth、int rectHeight）{boolean result =false; if（（x> =rectX &&x <=（rectX + rectWidth））&&（y> =rectY &&y <=（rectY + rectHeight）））{result =true; }結果を返す;}

Arduinoコード C / C ++

 #include  #include  #include  #define PIN 6Adafruit_NeoMatrix matrix =Adafruit_NeoMatrix（15、10、PIN、NEO_MATRIX_BOTTOM + NEO_MATRIX_LEFT + NEO_; //ボールとパドルの位置の変数intpaddleX =0; int paddleY =0; int oldPaddleX、oldPaddleY; int ballDirectionX =1; int ballDirectionY =1; int score =0; int ballSpeed =10; //数値が小さいほど高速ですintballX、ballY、oldBallX、oldBallY; void setup（）{Serial.begin（9600）; //表示を初期化しますmatrix.begin（）; //黒の背景matrix.fillScreen（0）; matrix.setTextColor（matrix.Color（0,255,0））; matrix.print（ "GO"）; matrix.show（）; delay（2000）; matrix.fillScreen（0）; matrix.show（）;} void loop（）{//画面の幅と高さを保存しますint myWidth =matrix.width（）; int myHeight =matrix.height（）; //パドルの位置をポテンショメータの位置にマッピングしますpaddleX =map（analogRead（A0）、0、1023、0、12）; paddleY =8; //塗りつぶしの色を黒に設定し、現在と異なる場合は//パドルの前の位置を消去しますif（oldPaddleX！=paddleX || oldPaddleY！=paddleY）{matrix.fillRect（oldPaddleX、oldPaddleY、4、1、matrix。 Color（0,0,0））; } //画面上にパドルを描画し、現在の位置を//前の位置として保存します。//if（paddleX> =0 &&paddleX <=11）{matrix.fillRect（paddleX、paddleY、4、1、matrix.Color（ 0,0,255））; //} // else if（paddleX <0）{// paddleX =0; //matrix.fillRect(paddleX、paddleY、3、1、matrix.Color（0,0,255））; //} // else if（paddleX> =13）{//} oldPaddleX =paddleX; oldPaddleY =paddleY; matrix.show（）; //ボールの位置を更新し、画面上に描画しますif（millis（）％ballSpeed <2）{moveBall（）; } matrix.show（）; if（ballY> 8 &&（millis（）> 10000））{スコア+ =1; matrix.fillScreen（0）; matrix.setTextColor（matrix.Color（255,0,0））; matrix.setCursor（0,2）; matrix.print（String（score））; matrix.show（）; delay（4000）; ballX =random（3,11）; ballY =random（1,1）; matrix.fillScreen（0）; matrix.show（）; delay（1000）; } delay（5）;} //この関数は画面上のボールの位置を決定しますvoidmoveBall（）{//ボールが画面外に出る場合は、方向を逆にします：if（ballX> matrix.width（）-1 || ballX <0） {ballDirectionX =-ballDirectionX; } if（ballY> matrix.height（）|| ballY <0）{ballDirectionY =-ballDirectionY; } //ボールとパドルが画面上の同じスペースを占めるかどうかを確認if（inPaddle（ballX、ballY、paddleX、paddleY、4、1））{if（ballX ==paddleX &&ballY ==paddleY）{ballDirectionX =- ballDirectionX; ballDirectionY =-ballDirectionY; } else if（ballX ==paddleX + 3 &&ballY ==paddleY）{ballDirectionX =ballDirectionX; ballDirectionY =-ballDirectionY; } else if（ballX ==paddleX + 1 &&ballY ==paddleY）{ballDirectionX =-ballDirectionX; ballDirectionY =-ballDirectionY; } else if（ballX ==paddleX + 2 &&ballY ==paddleY）{ballDirectionX =ballDirectionX; ballDirectionY =-ballDirectionY; }} //ボールの位置を更新するballX + =ballDirectionX; ballY + =ballDirectionY; //ボールの前の位置を消去しますif（oldBallX！=ballX || oldBallY！=ballY）{matrix.drawPixel（oldBallX、oldBallY、matrix.Color（0,0,0））; } //ボールの現在の位置を描画しますmatrix.drawPixel（ballX、ballY、matrix.Color（150,150,0））; oldBallX =ballX; oldBallY =ballY;} //この関数は、ボールの位置をチェックします//ボールがパドルブール値と交差するかどうかを確認しますinPaddle（int x、int y、int rectX、int rectY、int rectWidth、int rectHeight）{boolean result =false; if（（x> =rectX &&x <=（rectX + rectWidth））&&（y> =rectY &&y <=（rectY + rectHeight）））{result =true; }結果を返す;}

回路図
