ベベル分度器とは何ですか?どのように機能しますか?

分度器とは?

分度器は、角度を測定するための測定器具で、通常は透明なプラスチックまたはガラスでできています。一部の分度器は単純な半円盤です。ベベル分度器などのより高度な分度器には、1 つまたは 2 つのスイング アームがあり、角度の測定に使用できます。

ほとんどの分度器は角度を度 (°) で測定します。ラジアンスケールの分度器は、ラジアンで角度を測定します。ほとんどの分度器は 180 等分されています。一部の精密分度器は、度数をさらに分角に分割します。

それらは、さまざまな機械およびエンジニアリング関連のアプリケーションに使用されます。一般的な用途の 1 つは、学校での幾何学の授業です。

ベベル分度器とは?

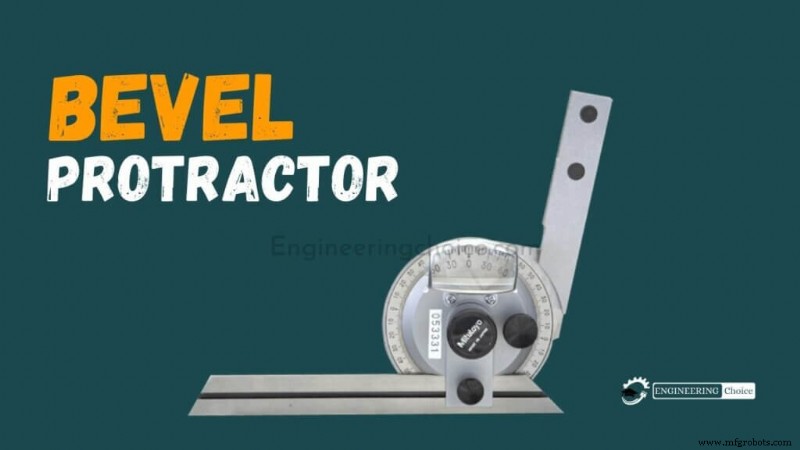

ベベル分度器は、1 つのピボット アームを備えた目盛り付きの円形分度器です。角度の測定またはマーキングに使用されます。より正確な測定値を得るために、バーニア スケールが取り付けられることもあります。最新の製図ソフトウェアや CAD の利用可能性に伴い、その使用は減少していますが、建築および機械製図に幅広い用途があります。

ユニバーサルベベル分度器は、ツールメーカーでも使用されています。機械的な接触によって角度を測定するため、機械的な分度器として分類されます。

ベベル分度器は、非常に近い公差で角度を確立およびテストするために使用されます。 5 分角 (5 フィートまたは 1/12°) まで読み取り、0° から 360° までの角度を測定できます。

ベベル分度器は、ビーム、目盛り付きダイヤル、およびつまみナットとクランプによってスイベル プレート (バーニア スケール付き) に接続されたブレードで構成されます。ビームとブレードのエッジが平行な場合、スイベル プレートの小さなマークが目盛り付きダイヤルのゼロ ラインと一致します。

ビームとブレードのなす角が 90°以下の場合は、回転板の目盛りの数字から直接読み取ることができます。 90° を超える角度を測定するには、ダイヤルに示されている度数を 180° から差し引きます。これは、ダイヤルが反対側のゼロ マークから各方向に 90° まで目盛りを付けられているためです。

主目盛、バーニア目盛共にゼロから右と左に番号が振られているので、どんな角度でも測定できます。読み取り値は、メイン スケールのゼロを移動する方向に応じて、右または左に取得できます。

バーニアベベル分度器の動作原理

ベース プレート (ストック) は作業エッジの 1 つとして機能し、もう一方の作業エッジは円形プレートに保持されるブレードになります。バーニア ベベル分度器のサンプル位置の一部が動作しているのがわかります。

この調整ブレードは、本体の円板と一緒に回転させることができます。これは、以下に示すように、円板のバーニア スケールがメイン ボディの目盛りであるメイン スケール上で回転することを意味します。

バーニア スケールには、中心のゼロの両側に 12 の目盛りがあります。 (バーニア目盛りで24分割あることを意味します) 12分割は、バーニア目盛りで60分として表されます (このように15、30、45、60)。つまり、12分割=60分

1分割=60/12 =5分。メインスケールでは、同じ部分が 23° (バーニアスケールで 12 分割 =メインスケールで 23°) として表されます。バーニア目盛の 1 目盛り =1.91666° =1° 55 分 (1 度 55 分)。

バーニア スケールのゼロがメイン スケール上を移動するのと同様に、バーニア キャリパーの動作原理と同様です。測定中、バーニア スケールのゼロ ラインは、メイン スケールの読み取り値と呼ばれるメイン スケールの読み取り値を示します。

どこかでバーニアスケールの分割はメインスケールの分割と一致します。この読み取り値は、バーニア スケールの読み取り値として記録されます。これらの値とバーニア ベベル分度器の最小カウントを使用して、読み取り値を計算できます。

ベベル分度器のパーツ

• スイベル プレート: スイベル プレートはダイヤル上で回転します。このスイベル プレートにはバーニア スケールが組み込まれています。
• 虫眼鏡: スイベル プレートには、バーニア スケールの上にある拡大鏡もあります。この拡大鏡は、メイン スケールとバーニア スケールの角度の値をより明確に確認するために使用されます。
• バーニア スケール: バーニアスケールはスイベルプレートに固定されており、スイベルプレートと一緒に移動します。バーニア スケールは残りの角度を分単位で示します。 1度は60分です。このバーニアスケールは、角度測定の精度を高めるためにベベル分度器に追加されています。中央のバーニア目盛りはゼロです。バーニア目盛はゼロを中心に 12 分割されており、各分割は 5 分です。したがって、バーニア スケールのゼロの両側には 60 分があります。
• 角度固定ネジ: この角度固定ネジは、ベベル分度器を特定の角度に固定するために使用されるため、固定後に角度を乱すことなく測定できます。角度固定ネジは、スイベル プレートがダイヤルまたはダイヤル スケールに対して回転するのを防ぎます。
• ダイヤル: これは、他のパーツが存在するベベル分度器のベースです。メイン スケールまたはダイヤル スケールは、このダイヤル上にマークされています。
• ダイヤル スケール: このダイヤルスケールは、ベベル分度器の主要部分です。 0 度から 360 度までの段階的な角度スケールが含まれています。この段階的なスケールでは、10 度ごとに番号が付けられます。これらの 360 度は、それぞれ 90 度の 4 つの区分に分割されます。
• ブレード: このブレードは高炭素鋼でできています。この刃はテーパー刃です。このブレードは、ベベル分度器に応じて 150 mm または 300 mm です。ブレードがストックと平行の場合、バーニア スケールのゼロは、メイン スケールまたはダイヤル スケールのゼロと一致します。ブレードの片側には 45 度のエッジがあり、反対側には 30 度の角度があるため、これらのエッジを使用して 45 度と 30 度を直接測定できます。
• ブレード固定ネジ: 特定の場所でブレードをロックするためのブレード固定ネジが用意されています。このネジは、必要な長さのブレードをワークピースの表面に設定するときに使用されます。
• 在庫: ストックは、角度測定中のベベル分度器の接触面の 1 つです。ストックは文字盤と一体化した部分です。それが移動すると、ダイヤルもブレードに対して回転し、角度値がダイヤル スケールで変更されます。角度を測定するジョブまたはワークピースは、片側でこのストックに接触したままになります。角度を測定するジョブ面の反対側をブレードに接触させます。ベベル分度器のブレードは、ストックにあるスロット内を移動します。

ベベル分度器の利点

• 最大 5 分角の角度を非常に正確に測定でき、最大 360 度の角度を測定できます。
• 非常に正確に測定できます。
• 非常に厳しい公差で角度を確立し、耐えることをテストするために使用されます。

ベベル分度器の応用

• ベベル分度器を使用して V ブロックをチェックします。
• 地表面の内側の傾斜面を確認するために使用されます。
• 鋭角の測定にも使用されます。
