はめあいの 3 種類と正しい選び方

フィットとは?

精密機械では、はめあいとは、シャフトを穴に挿入する際の「緩み」の程度を指します。

このカップリングは、両方のパーツの寸法の公差または許容値に関連しています。シャフトとオリフィスは同じ直径でなければなりません。そうでないと、正確な調整ができません。これを念頭に置いて、アイテムの互換性と大量生産を保証するために、測定値は ISO 規則に従って国際的に標準化されています。

公差値は、オリフィスの場合は大文字で、シャフトの場合は小文字で指定されます。値が小さいほど、より高い精度が必要になるため、加工コストが高くなります。

最大クリアランスと最小クリアランス

はめあいの最大クリアランスは、オリフィス直径の上限とシャフト直径の下限の差です。

最大クリアランス =最大オリフィス径 – 最小シャフト径

一方、最小クリアランスは、オリフィス直径の下限とシャフト直径の上限の差です。

最小クリアランス =最小オリフィス径 – 最大シャフト径

ルーズフィットまたはスライドフィットの最大クリアランスは、常に 0 より大きくなります。一方、タイトフィットでは、最大クリアランスと最小クリアランスの両方が負になります。

フィットのタイプ

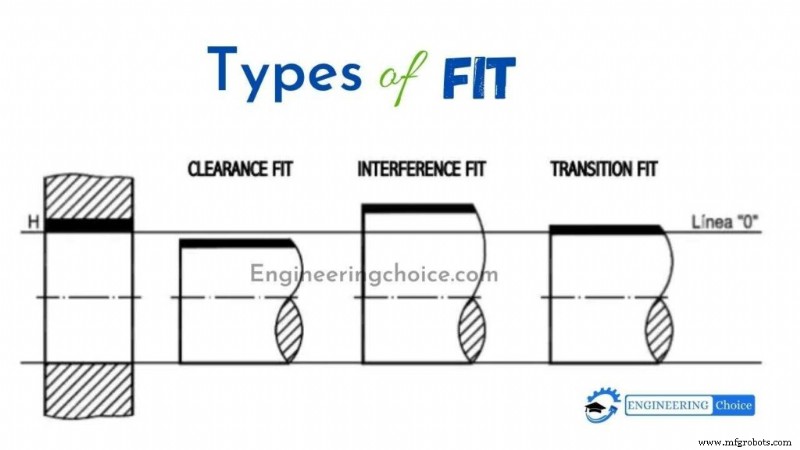

製造および機械工学で一般的に参照される 3 種類のはめあいがあります。

1.クリアランスフィット

クリアランスフィットにより、自由な動きが重要で、ある程度の遊びが必要な緩いかん合が可能になります。要素が妨げられることなくスライドインおよびスライドアウトできる必要がある場合、およびアライメントが緩くガイドされるが厳密な精度を必要としない場合に必要とされるクリアランスフィットを目にします。すきまばめの例には、要素が別のフィーチャを自由にスライドするボルト/シャフト穴が含まれる場合があります。

2.干渉フィット

しまりばめは、すきまばめよりもはるかにきつくなります。圧入または摩擦ばめとも呼ばれる締まりばめでは、2 つのコンポーネントを接合するためにある程度の力が必要です。ブッシング、ベアリング、位置決めピン、またはその他のアイテムを相手部品に押し込むことはすべて、締まりばめの使用方法の例です。結合すると、結合を解除するのに相当な力または潜在的な機械操作を必要とする比較的強固な結合が作成されます。

3.トランジションフィット

中間ばめは、クリアランスと締まりばめの間に位置します。トランジションフィットは、正確な位置合わせが重要であり、嵌合部品をより高い精度で接合する必要がある場合に必要です。これらは、スリップまたはプッシュフィットと呼ばれることもあります。

圧入/締り嵌めよりもクリアランスの程度は大きくなりますが、かなり小さくなり、ジョイントの余分な遊びや動きを取り除く必要があります。

プロジェクトに適したものを選択する方法

プロジェクトに適したタイプの適合を選択するには、いくつかの要因を理解する必要があります。以下は、注意すべき重要な要素です:

アプリケーション

必要なものに基づいて、さまざまな種類の目的に最適なさまざまな種類のフィットがあります。正確さ、公差、さまざまな種類のはめあいと製品の提案された機能によって示される特性を検討することで、プロジェクトに適したはめあいを決定できるはずです。

予算

製品に適したタイプを決定する前に、予算を知っておく必要があります。たとえば、公差が厳しいはめあいを使用すると、通常よりもコストがかかります。したがって、選択肢を慎重に検討する必要があります。製品開発コストを削減しながら、その機能を実行するために必要な適切な許容範囲を提供する適合を取得することが最善です.
