キーシートカッターに関する4つの重要な考慮事項

ウッドラフカッター、キー溝カッター、Tスロットカッターとも呼ばれるキーシートカッターは、多くの機械工が頻繁に使用する切削工具の一種です。一部の操作は、実用的でないか、それなしでは不可能ですらあります。仕事にこれらのツールの1つが必要な場合は、適切なツールをいつどのように選択するか、そしてそれを正しく使用する方法を知っておくことが重要です。

キーシートカッターの形状

適切なツールの選択と利用は、多くの場合、適切な直径を特定し、速度と送りをダイヤルするよりも複雑です。キーシートの強度は、特にトリッキーなアプリケーションや難しい素材では、慎重に検討する必要があります。

他のツールと同様に、リーチが長いほど、このツールはたわみや破損しやすくなります。可能な限り最強の工具を確保するには、許容範囲が最も短い工具を使用する必要があります。

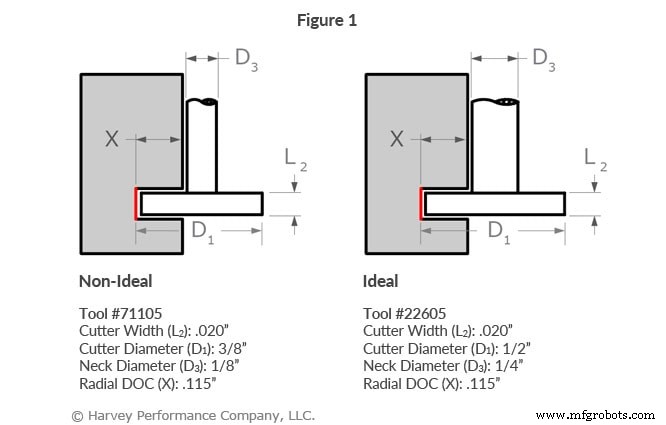

キーシートカッターのネック径は、その性能に大きく影響します。ネックを薄くすると、半径方向の切り込み深さ（RDOC）が比較的大きくなり、クリアランスが大きくなりますが、工具が弱くなります。ネックを厚くすると、カッターのRDOCは減少しますが、ツール全体が大幅に強化されます。クリアランスが許せば、ネックが太くカッター径が大きいキーシートカッターを、ネックが細くカッター径が小さいキーシートカッターよりも選択する必要があります（図1）。

カッター幅は工具強度にも影響します。キーシートカッターのカッター幅が大きいほど、たわみや破損が発生しやすくなります。これは、工具にかかる力が大きくなるためです。カッターの幅が広いほど、噛み合いの長さが長くなります。カッター幅が厚いキーシートカッターで加工する場合は、可能な限り強力な工具と軽いRDOCを使用するように特に注意する必要があります。

ハーベイツールのキーシート形状

放射状の切り込み深さ

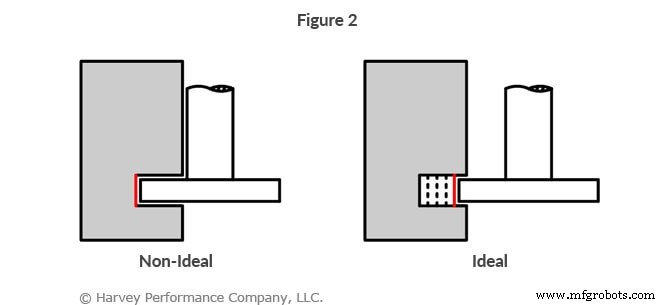

キーシートカッターの半径方向の切り込み深さを理解することは、正しいツールを選択するために重要ですが、最適な結果を得るには、それがツールパスにどのように影響するかを理解する必要があります。キーシートカッターの最大RDOCを使用してカットを作成したくなるかもしれませんが、これにより、ツールへのストレスが増加し、仕上がりが悪くなり、ツールが壊滅的に故障する可能性があります。ほとんどの場合、より軽い切り込みを使用して複数のパスを作成することをお勧めします（図2）。

ツールとアプリケーションに適したRDOCがわからない場合は、ツールの製造元に問い合わせることを検討してください。速度と送り。 Harvey Toolのキーシートカッターの速度と送りは、工具の寸法、ワークの材質、操作などを考慮に入れています。

必要なスロットサイズ

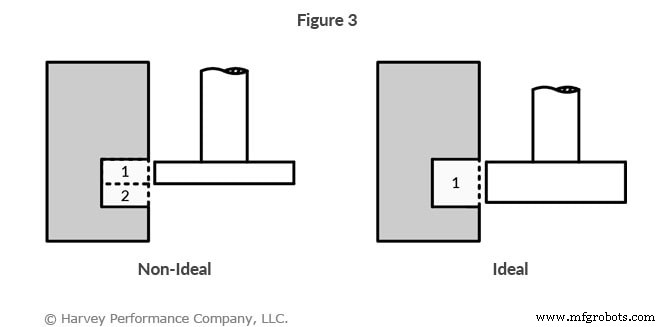

一部の機械工は、キーシートカッターを使用して、カッター幅よりも大きいスロットを加工します。これは複数の操作で行われるため、たとえば、カッター幅が1/4インチのキーシートカッターは、幅が3/8インチのスロットを作成できます。これは可能であり、先行工具コストを節約できる可能性がありますが、結果は最適ではありません。理想的には、キーシートカッターを使用して、カッター幅に等しいスロットを加工する必要があります。これにより、操作が高速になり、目撃マークが少なくなり、仕上がりが向上します（図3）。

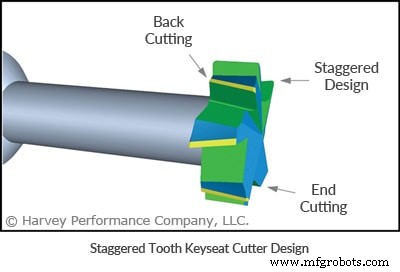

キーシートカッターの千鳥歯形状

キーシートカッターにさらに汎用性が必要な場合は、千鳥歯バージョンを検討する必要があります。前面と背面のレリーフにより、ツールは外径だけでなく、頭の前面と背面も切断できます。上記のように最終的なスロット寸法に等しいカッター幅を使用できない状況では、千鳥歯ツールがスロット内を軸方向に移動して幅を拡大することができます。

難しい材料や粘着性のある材料の加工は難しい場合があり、千鳥歯のキーシートカッターを使用すると非常に役立ちますツールのパフォーマンスで。せん断フルートは、切削に必要な力を軽減するだけでなく、高調波とびびりを低減することで優れた表面仕上げを残します。

あなたの仕事に最適なキーシートを見つけるのに問題がありますか？ Harvey Toolは、カッターの直径が1/16"から1-1/ 2"、カッターの幅が.010"から½"の2,100を超えるキーシートカッターオプションを提供します。
