産業運営は、工場全体の動力工具、自動化機器、機械に空気圧システムを使用しています。効率的な動作を維持し、ダウンタイムを最小限に抑えるには、空気圧システムのコンポーネントを明確に把握することが不可欠です。
JHFOSTER では、圧縮空気のスペシャリストが、信頼性、安全性、効果的なパフォーマンスを実現するシステムの設計をお手伝いいたします。

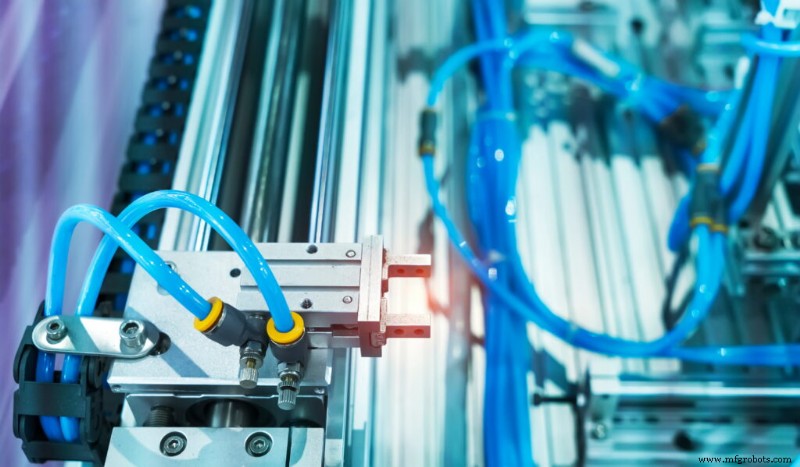

空気圧システムとは何ですか?
空圧システムは圧縮空気を使用して負荷を移動させる力を生成します。アプリケーションに応じて、一般的な動作には、押す、引く、持ち上げる、保持するなどが含まれます。

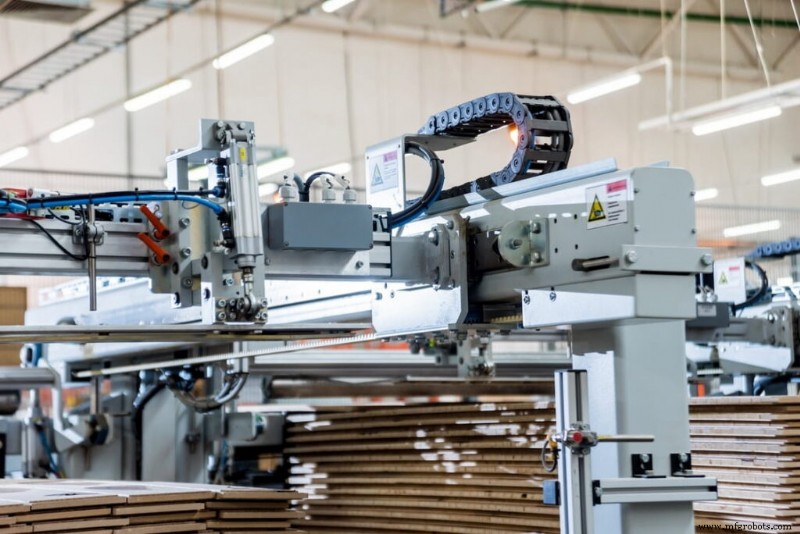

これらのシンプル、経済的、信頼性の高いシステムは、以下のような幅広い自動機械のシリンダー、グリッパー、モーター、その他のコンポーネントを駆動します。
- 製造装置
- 梱包機械
- 塗料スプレー装置
- 充填装置
- 資材運搬機械
- 押す
- 空気動力工具
空気圧システムの利点
業界が空気圧システムを採用しているのには十分な理由があります。主な利点は次のとおりです。
コスト効率: 周囲の空気は無料です。コンポーネントは安価で、メンテナンスも最小限で済みます。
シンプルなデザイン: 部品点数が少なく、動作原理が単純なので、複雑さが軽減されます。
信頼性: 耐久性のあるコンポーネントと堅牢な設計により、空気圧は過酷な産業環境でも信頼できるものになります。
安全性: 空気圧は爆発性または危険な環境でも安全に使用できます。
環境に優しい: 作動油の漏れがないということは、汚染や清掃の必要がないことを意味します。
柔軟性: 空気圧と流量は、あらゆる用途に合わせて調整できます。
空気圧システムのコンポーネント
圧縮空気の一貫性と品質は、空気動力機器の性能にとって非常に重要です。効率的なシステムは、これらの重要なコンポーネントを中心に構築されます。
エアフィルター: 周囲の空気と一緒に侵入する塵、埃、花粉を、コンプレッサーに到達する前に除去します。
エアコンプレッサー: 空気を加圧してチャンバー内に引き込み、より小さな体積に圧縮して、動作に必要な力を生み出します。圧縮空気は必要になるまで保管されます。
空気冷却器/乾燥機: 高性能を発揮するには、冷たく乾燥した空気が不可欠です。暖かい圧縮空気はまず冷却され、その後、乾燥器によって残留水分が除去されます。
空気貯蔵タンク: 冷却され乾燥した空気を保持し、下流の機器への安定した供給を確保します。
FRL ユニット (フィルター、レギュレーター、ルブリケーター): 多くの場合、単一ユニットで、最終濾過、圧力調整、軽度の潤滑を実行して、バルブとアクチュエーターを保護します。
コントロールバルブ: 空気の流れと量をアクチュエーターに指示します。
アクチュエーター: 加圧空気を機械的な動きに変換します。リニア アクチュエータは直線運動を提供し、ロータリー アクチュエータは円運動を提供します。
空気圧システムの動作原理
空気圧システムは 7 つの重要な手順に従います。
ステップ 1: 周囲の空気はエア フィルターを通過して汚染物質を除去します。
ステップ 2: コンプレッサーは、浄化された空気を加圧します。
ステップ 3: 暖かい圧縮空気はクーラーとドライヤーに入り、そこで冷却され、乾燥されます。
ステップ 4: 処理された空気は、多くの場合、メインライン圧力調整器を備えた乾燥空気タンクに保管されます。
ステップ 5: 要求に応じて、空気が最終調整のために使用時点 FRL ユニットを通って流れます。
ステップ 6: 制御バルブは、調整された空気を機器に送ります。
ステップ 7: アクチュエーターは、加圧空気を機械を駆動する動きに変換します。
空気圧コンポーネントの選択とサイズの決定方法
正しいサイジングは非常に重要です。過大または過小なサイジングはパフォーマンスに悪影響を及ぼし、エネルギー コストを増加させる可能性があります。
エアコンプレッサーのサイズの決定
サイズが小さすぎるコンプレッサーは十分な圧力や空気流を供給できず、大きすぎるユニットはエネルギーを無駄にします。必要なエアフロー、圧力、デューティ サイクルに基づいて選択します。 サイズに関する詳細なガイダンス .
空気圧バルブのサイズ設定
バルブのサイズは、アクチュエーターの必要な流量と一致する必要があります。 JHFOSTER の専門家がシステムを評価して、最適なバルブを選択することができます。 バルブ サイズの計算 .
空気圧バルブのバリエーションを理解する
空気圧 (方向制御) バルブには複数のポート構成があり、それぞれが特定の機能に合わせて調整されています。
- 双方向: 1 つの入口と 1 つの出口で、流れを許可または停止します。
- 3 ウェイ: 入口が詰まった場合に圧力を逃がすための排気ポートを追加します。
- 4 ウェイ: 入口 1 つ、排気 1 つ、出口 2 つ - 一般的に複動シリンダに使用されます。
- 4 ウェイ 5 ポート: 4 ウェイと似ていますが、制御を強化するために 2 つの追加ポートがあります。
- 5/2 構成: 5 つのポート、2 つの位置（例:伸縮）
- 5/3 構成: 5 つのポート、3 つのポジションにより、ストローク途中での停止が可能
圧力低下のトラブルシューティング
圧力降下、つまり摩擦や漏れによるエネルギーの損失は、空気圧システムで最も一般的な故障です。これにより、コンプレッサーの負荷が増大し、摩耗とエネルギーの使用量が増加し、下流の機器のパフォーマンスが低下します。
圧力低下の一般的な原因
フィルタ: フィルターが目詰まりすると、空気の流れが制限されます。メーカーのスケジュールに従って交換するか、粉塵の多い環境ではより頻繁に交換してください。 フィルタ メンテナンス ガイド .
配管: 配管が小さすぎたり複雑すぎると摩擦が生じます。合理化された適切なサイズの送出システムにより、圧力損失が低減されます。 効率的な配管の設計 .
リーク: カップリング、ホース、継手、継手から漏れが生じる可能性があります。漏れを検出して修復すると、圧力が回復し、システム全体の効率が向上します。 漏れの検出方法 .
JHFOSTER の空気圧システムの専門家と提携
空気圧システムは、あらゆる操作にシンプルでコスト効率の高い電力を提供します。 JHFOSTER の専門家は、お客様の圧縮空気パートナーとして、お客様のアプリケーションを評価し、適切なコンポーネントを設計および統合し、システムを何年にもわたって効率的に稼働し続けるための継続的なサポートを提供します。 今すぐ見積もりをリクエスト .
-
