最も一般的なタイプのスクリュードライブ

文字通り何百ものスクリュードライブがあります。この記事では、最も人気のある種類のいくつかを見ていきます。スクリュードライブは、ドライバーや六角レンチなどの嵌合ツールを使用して所定の位置に回すことができるネジの設計の一部です。ほとんどのネジ頭には、フィリップスフィリスターヘッドやスロット付きフラットヘッドなど、さまざまなスタイルがあり、さまざまなサイズがあります。

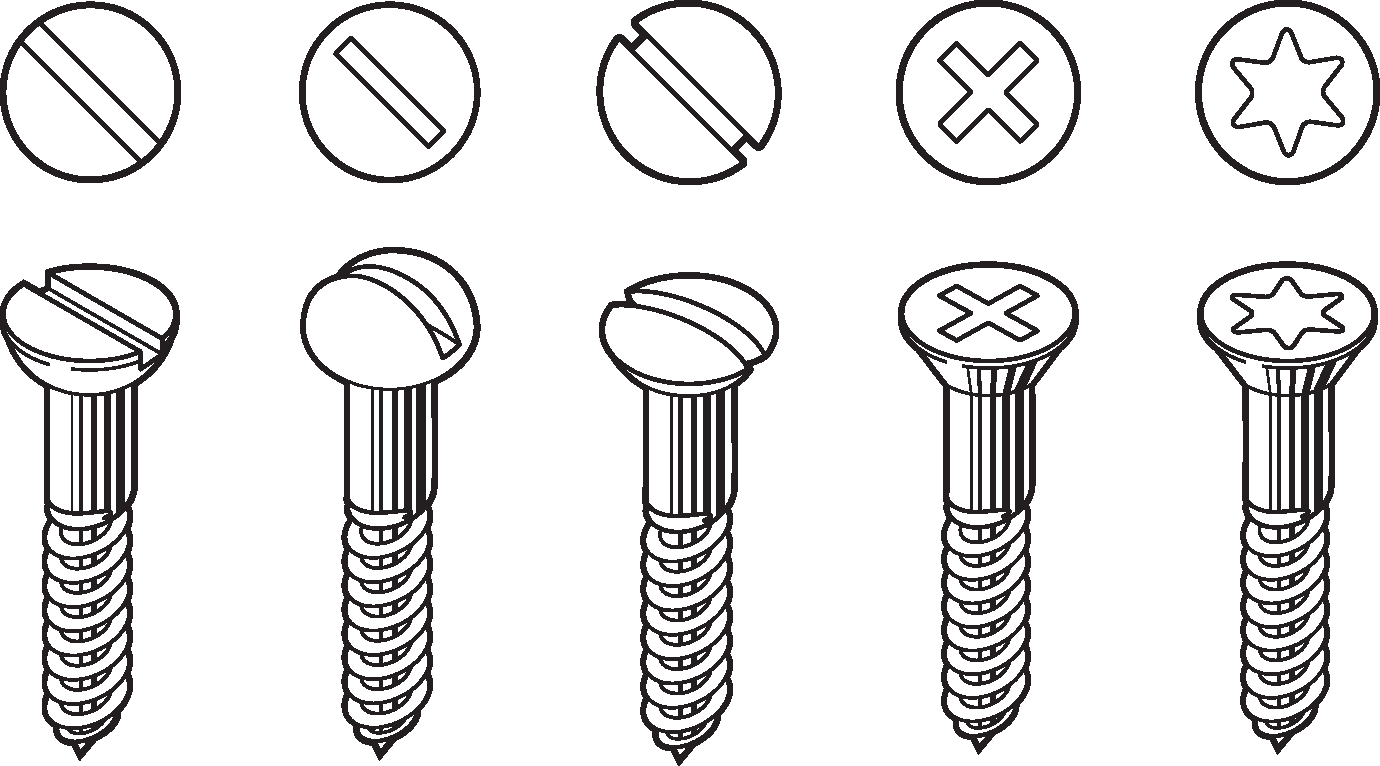

一般的なネジドライブには、スロット付き、フィリップス、六角、六角ソケット（アレン）、セキュリティ六角ソケット（六角ソケットのピン）Torx T＆TX、および一方向が含まれます。いくつか例を挙げると、正方形や12ポイントフランジなど、あまり一般的に使用されていないドライブスタイルは他にもたくさんあります。

スロット スクリュードライブは、ファスナーのヘッドに1つのスロットがあり、マイナスドライバーで駆動します。スロット付きスクリュードライブは最初に開発され、何世紀にもわたって最も一般的で、最も単純で、最も安価なドライブでした。手動で操作する場合はうまく機能しますが、ドライバーがスロットから簡単に滑り落ちて周囲の材料を損傷する可能性があるため、電動工具ではあまり使用されません。

フィリップス デザインはジョン・トンプソンによって作成されました。彼が彼の製品を使用するように製造業者を説得することができなかったとき、彼はヘンリーF.フィリップスにデザインを売りました。フィリップスは、デザインを推進および改善したフィリップススクリューカンパニーを設立したことで知られています。同社は改良されたデザインの開発を続けましたが、元の特許は1966年に使い果たされました。フィリップスヘッドは、スクリュードライバーをカムアウトさせるように設計されています。カムアウトとは、ねじを打ち込むのに必要なトルクが一定量を超えると、締めすぎを防ぐために、打ち込まれているねじの頭からドライバーが滑り落ちるプロセスです。 「フィリップス」という用語は、日常の言葉で、くぼみが交差したヘッドスタイルを指すために使用されますが、この使用法は必ずしも正確ではありません。

片道ドライブ ネジは「不正開封防止」設計です。ワンウェイクラッチと呼ばれることもあります。これらのネジは、標準のマイナスドライバーで打ち込みますが、設計上、簡単に緩めることはできません。 「一方向ツールエクストラクタ」と呼ばれる特別なツールを使用して、ネジを緩めることができます。また、穴あけ、切断、ロッキングプライヤーの使用、頭が折れたネジを外す方法でネジの頭にドリルチャックを挿入するなどのさまざまな方法を使用できます。

六角ドライブ 6点ファスナーヘッドです。六角頭キャップねじまたは六角頭小ねじとしてよく知られています。このヘッドスタイルは、レンチまたは6ポイントまたは12ポイントのソケットで駆動できます。

六角ソケットドライブ 六角レンチを備えた丸いヘッドを持ち、アレンレンチと呼ばれることが多い六角レンチによって駆動されます。くぼみにピンが付いた不正開封防止バージョンがあります。

トルクス ™ は、6点星型が特徴のねじ頭タイプの商標です。 1967年に開発されました。国際標準化機構によって付けられた正式名称は「六角形の内部駆動機能」です。 Torx™は、同様のサイズの六角穴付きネジと比較して、ネジに高いトルクをかけることができるように設計されています。フィリップスドライブとは異なり、Torx™ヘッドはカムアウトを防ぐように設計されており、ネジに過剰なトルクをかけることができます。 Torx™は、自動車、コンピューターシステム、および家庭用電化製品で一般的に使用されています。耐タンパー性のあるTorx™ドライブがあり、くぼみの内側に小さなピンがあります。

Craftechは、数十の異なる材料でスクリュードライブとヘッドスタイルの完全なラインを提供しています。
