3D プリントのピースを貼り付ける方法

3D プリンターのユーザーは常に、ますます複雑で大きな部品を作ることを熱望しています 、しかし、多くの場合、彼らは彼らの知識ではなく、3Dプリンターまたは1つの部品でピースを作ることの非互換性によって制限されています.最も簡単で経済的な解決策は、ピースをパーツに分けて作成し、それらを貼り付けることです .以下に、接着剤の種類、ジョイントの種類、部品をうまく貼り付けるための推奨事項を示します。

接着剤の種類

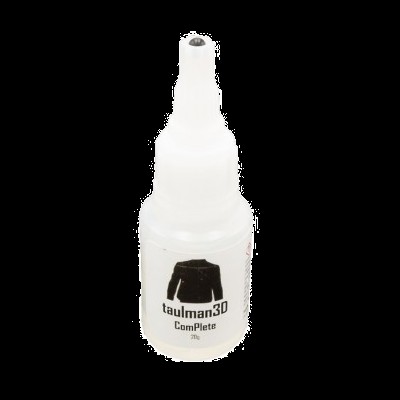

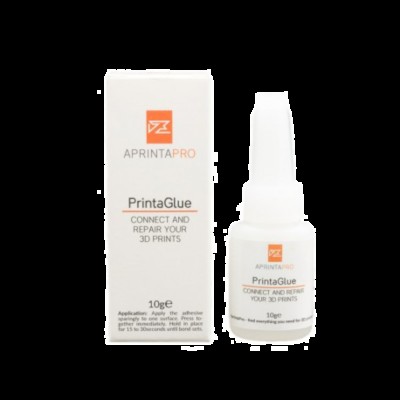

3D FDM 印刷の初期には、従来の接着剤が PLA および ABS ソリューションに使用され、この材料を接着していました。これらのタイプの接着剤は、湿度の高い寒い環境や、部品が振動にさらされた場合など、特定の状況で結合がうまくいかなかったため、使用されなくなりました。 技術の進化により、3D プリント専用の接着剤が開発されました PrintaGlue など、上記の問題を回避するには、乾燥時間が 30 秒で、ほとんどの既存のフィラメントに有効な接着剤です。 . ナイロン フィラメント専用の接着剤もご用意しています 、具体的には Taulman Complete.この製品は、従来の接着剤が、この材料が通常示す滑らかで滑りやすい表面に浸透しなかったために開発されました。

ロックタイト 3DP
ユニバーサルボンダー ロックタイト 3DP
インスタントボンダー PrintaGlue Taulman ComPlete

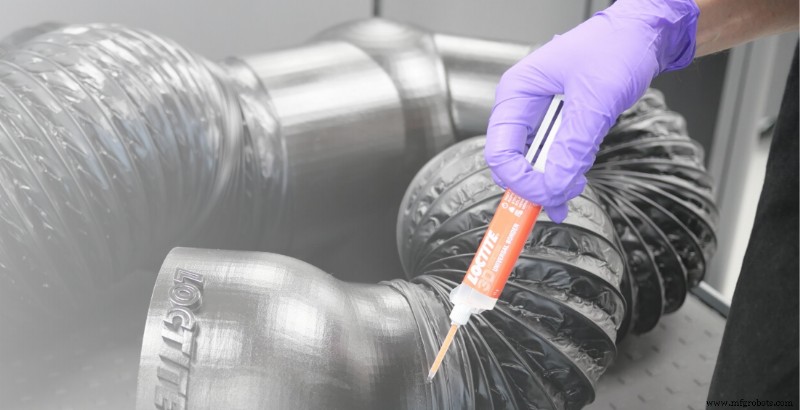

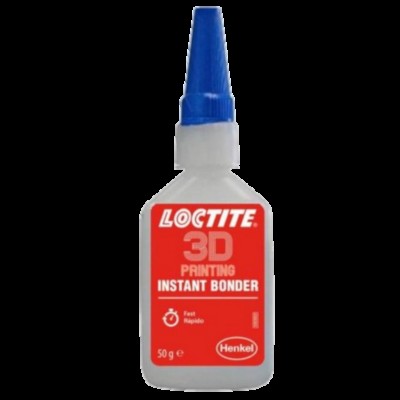

最後に、LOCTITE として国際的に知られている企業は、3D プリント用の特定の接着剤を開発し、すべての既存の技術に有効です:FDM、SLS、SLA、DLP など .その主力製品は、超高速のシアノアクリレート系接着剤である LOCTITE 3DP Instant Bonder です。 (数秒) 単一のコンポーネントがあります。および LOCTITE 3DP Universal Bonder、2 コンポーネント (シアノアクリレート / メタクリレート) 数分 (3 ～ 6 分) で硬化する接着剤で、あらゆる種類の部品の接着や穴埋めにも最適です .

組合の種類

パーツと素材に最適な接着剤を選択したら、パーツ間の最適な接合形状はどれかを検討する必要があります。 .通常、ユーザーはピースを結合するために平らで平行なカットを作成しますが、このタイプのユニオンは、他の形状と比較して密着性が低い結果をもたらします。 推奨される接続の種類 次の表に示します:

ジョイント	バット	スカーフ	段付き スカーフ	ステップ ラップ	舌 と 溝	ノコギリ 歯
Selt-Alignment	なし	なし	改善	改善	最高	最高
ボンド エリア	良い	改善	改善	改善	改善	改善
ストレス分散	良い	改善	改善	最高	最高	最高

ジョイント		Selt-Alignment	ボンド エリア	ストレス分散
	バット	なし	良い	良い
	スカーフ	なし	改善	改善
	段付きスカーフ	改善	改善	改善
	ステップラップ	改善	改善	最高
	舌と溝	最高	改善	最高
	鋸歯	最高	改善	最高

表 1:組合の種類。出典:ロックタイト

ピースの部品の製造とその後の接合を容易にするために、労力を考慮に入れる必要があります 最も有利なタイプの組合を選択するのに役立ちます 設計に組み込みます。

おすすめ

部品の塗装や表面処理のように、部品の部品または複数の部品を接着するには、一連の推奨事項に従ってください。

最初のステップは常に、結合するサーフェスをきれいにすることです また、3D レジン プリントで作成された部品の場合、固化することなく、ほこり、グリース、油、樹脂がないことを確認してください。前のステップには、あらゆる種類の汚れを効果的に除去するロックタイト SF 7063 などの製品があります。表面がきれいで乾いたら、片面に接着剤の層を塗布してパーツを結合して組み立てます 接着剤の硬化時間中に表面を完全に接触させるためにわずかな圧力をかけます。最後に、余分な接着剤は固化する前に、または後でやすりがけする前に除去する必要があります。

この記事の推奨事項に従えば、製造力が確実に向上し、より大きなピースと複雑さを問題なく得ることができます。質問がある場合は遠慮なくコメントし、上記のヒントを使用して作成したすべての作品とデザインをソーシャル ネットワークで共有してください。
